连接器引脚定义
| 引脚 | 信号 | 方向 | 有效电平 | 功能 |
|---|---|---|---|---|
| 1 | 电源 | 输入 | +9 至 +16 V | 电源正极 |
| 2 | LIN | 输入 / 输出 | LIN | LIN 信号 |
| 3 | GND | 输出 | — | 接地 |
连接器：端子 JAE IL-AG5-PC1-5000；壳体 JAE IL-AG9-3P-S3C1。整车线束端子 JAE IL-AG5-C1-5000；壳体 JAE IL-AG9-3S-S3C1。
产品特点

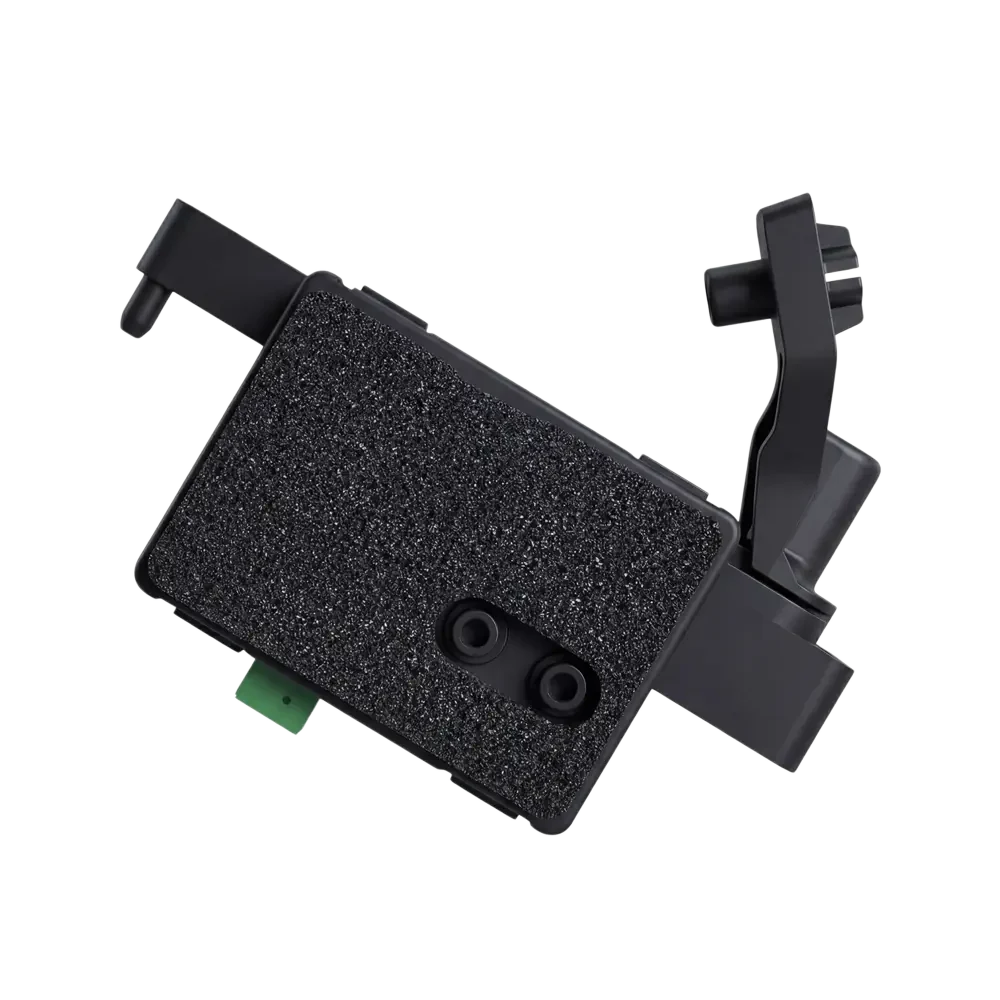

Q05 负离子发生模块
- 经验证的负离子输出：提供2 × 106to 5 × 106ions/cm³（距碳刷 20 cm、风速 3 m/s、12 VDC 条件下测得）。
- 车载 12 V 运行：适用于9–16 VDC系统，具备≤70 mA工作电流，及≤5 mA待机电流。
- 面向 OEM 系统的 LIN 控制：19.2K LIN 从节点接口配备TJA 1028 / NXP收发器，支持整车控制与反馈。
- 低臭氧、宽温性能：臭氧浓度限定为≤0.05 ppm，工作温度为−30°C 至 85°C，储存温度为−30°C 至 90°C.
技术资料
Q05 负离子发生模块技术参数
电气性能与离子输出
- 产品名称
- Q05 负离子发生模块
- 型号
- Q05
- 额定电压
- 12 VDC
- 工作电压
- 9–16 VDC
- 工作电流
- ≤70 mA
- 待机电流
- ≤5 mA
- 高压输出
- ±3,000 至 ±4,000 V
- 负离子输出
- 2 × 106to 5 × 106pcs/cm³
- 臭氧浓度
- ≤0.05 ppm
通讯与环境参数
- LIN 通讯电压
- 8–18 V
- 节点类型
- 从节点
- 波特率
- 19.2K
- 偏差
- ±1.5%
- LIN 收发器
- TJA 1028 / NXP
- 外部上拉电阻
- 无
- 内部上拉电阻
- 30 kΩ
- 工作温度
- −30°C 至 85°C
- 储存温度
- −30°C 至 90°C
- 工作湿度
- 35–85% RH
测试条件：离子输出在风速 3 m/s、距碳刷 20 cm、12 VDC 条件下测得。实际结果会受到安装方式与气流的影响。
系统集成
接口与 LIN 控制
Q05 采用 3 引脚 JAE 接口，为汽车 OEM 系统提供电源、接地与双向 LIN 通讯。
技术资料
Q05 产品资料下载
名称类型格式大小下载
Q05 负离子模块规格书产品规格书（英文）PDF5.0 MB
