连接器引脚定义
| 引脚 | 信号 | 方向 | 有效电平 | 功能 |
|---|---|---|---|---|
| 1 | 电源 | 输入 | +9 至 +16 V | 电源正极 |
| 2 | GND | 输出 | — | 接地 |
| 3 | LIN | 输入 / 输出 | LIN | LIN 信号 |
线束：单线连接；测试连接器采用 TE 产品。
产品特点

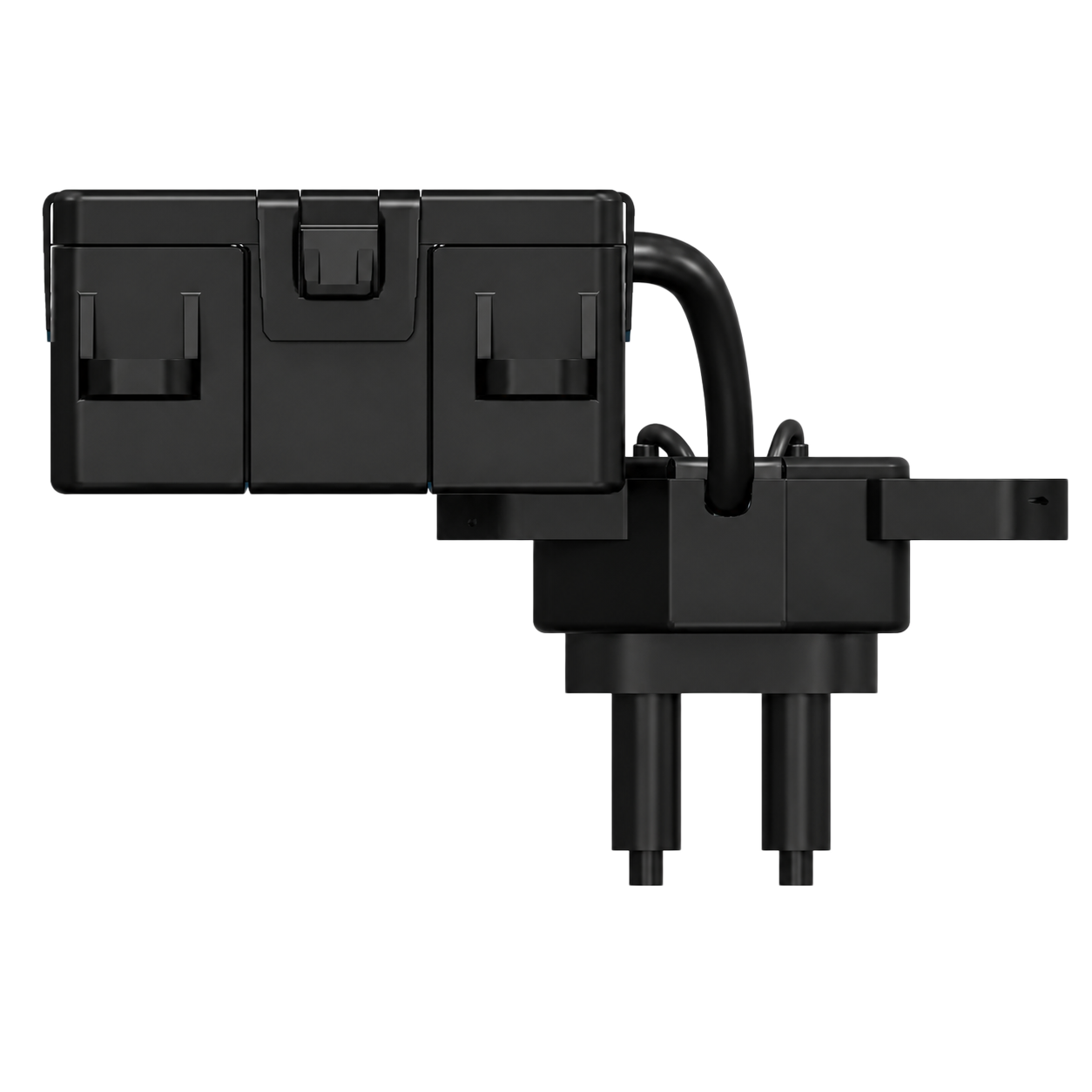

FS11 负离子发生模块
- 稳定的负离子发生：受控的−3,000 至 −4,000 V高压输出支持主动空气处理应用。
- 车载 12 V 运行：适用于9–16 VDC系统，具备≤70 mA工作电流及≤5 mA待机电流（12 VDC 条件下）。
- LIN 控制与诊断：A19.2 kbit/s LIN 从节点接口提供控制指令、工作状态和故障诊断访问。
- 宽环境工作范围：工作温度为−30°C 至 85°C，储存温度为−30°C 至 90°C, 及35–85% RH.
技术资料
FS11 负离子发生模块 规格s
电气性能与离子输出
- 产品名称
- FS11 负离子发生模块
- 型号
- FS11
- 额定电压
- 12 VDC
- 工作电压
- 9–16 VDC
- 工作电流
- ≤70 mA
- 待机电流
- ≤5 mA
- 高压输出
- −3,000 至 −4,000 V
- 离子输出
- 负离子
- 臭氧浓度
- ≤0.05 ppm
通讯与环境参数
- 控制方式
- LIN 通信
- LIN 通讯电压
- 8–18 V
- 节点类型
- 从节点
- 波特率
- 19.2 kbit/s
- 波特率偏差
- ±1.5%
- LIN 收发器
- TJA1028 / NXP
- 工作温度
- −30°C 至 85°C
- 储存温度
- −30°C 至 90°C
- 工作湿度
- 35–85% RH
测试条件：负离子输出在 3 m/s 风速、距碳刷发射极 20 cm、12 VDC 条件下测量。实际性能可能随气流、距离和安装方式变化。
系统集成
接口与 LIN 控制
FS11 采用三引脚接口，分别用于车载电源、接地及双向 LIN 通信。内置收发器可直接连接主控，无需外部上拉电阻。
