连接器引脚定义
| 引脚 | 信号 | 功能 |
|---|---|---|
| 1 | VCC | 电源正极 |
| 2 | LIN | LIN 数据 |
| 3 | NC | 不连接 |
| 4 | GND | 电源负极 |
接口：连接器壳体型号：TE-1565749-1。
产品特点

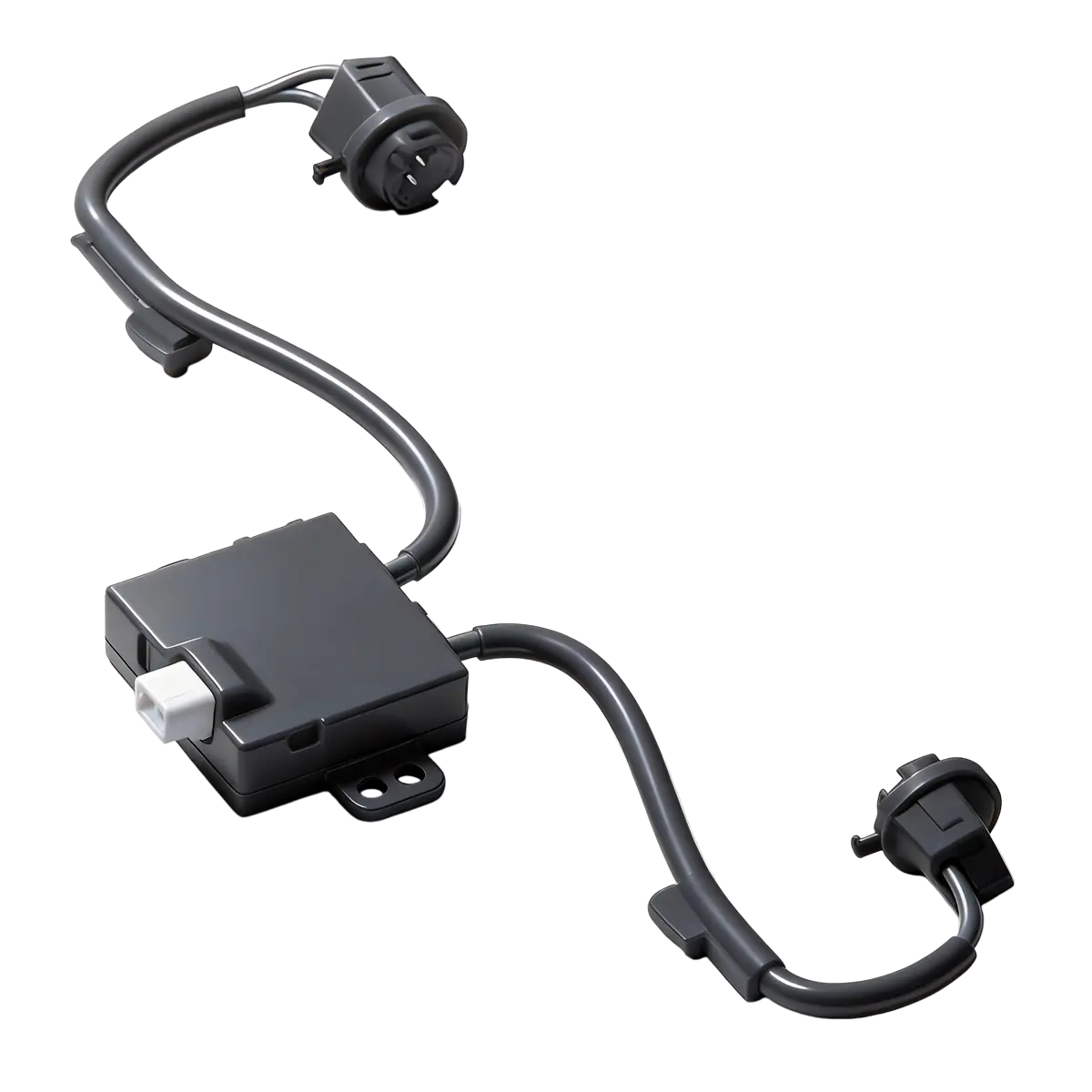

M2801 负离子发生模块
- 高负离子输出：输出超过1000 万 pcs/cm³（常温常压、距离 10 cm、风速 3 m/s）。
- 低功耗车载运行：适用于9–16 VDC，具备≤100 mA工作电流，及≤0.1 mA待机电流。
- 车载 LIN 通讯：采用SIT1021QT/1LIN 收发器，数据速率最高20 kbps，并具备车规级保护。
- 宽环境适应范围：支持−40°C 至 85°C工作温度，−40°C 至 90°C储存温度，以及 35–85% RH 湿度。
技术资料
M2801 负离子发生模块技术参数
电气性能与离子输出
- 产品名称
- M2801 负离子发生模块
- 源规格书型号
- M28
- 版本
- V1.0
- 工作电压
- 9–16 VDC
- 工作电流
- ≤100 mA
- 待机电流
- ≤0.1 mA
- 通讯方式
- LIN 线通讯
- 负离子浓度
- >1000 万 pcs/cm³
- 臭氧浓度
- <1.07 mg/m³
通讯与环境参数
- 离子测试条件
- 常温常压，10 cm，3 m/s
- LIN 收发器
- SIT1021QT/1
- LIN 标准
- LIN 2.x / ISO 17987-4:2016 / SAE J2602
- LIN 数据速率
- 最高 20 kbps
- 工作温度
- −40°C 至 85°C
- 储存温度
- −40°C 至 90°C
- 工作湿度
- 35–85% RH
系统集成
连接器引脚定义
M2801 采用 4 引脚车载接口，用于整车供电与 LIN 通讯。
技术资料
M2801 负离子发生模块资料下载
名称类型格式大小下载
M2801 / M28 负离子模块功能规格书产品规格书（英文）PDF4.0 MB测试与验证
离子模组测试资料下载
以下为离子模组测试方法及验证结果参考资料。具体型号的适用性和验证范围，请结合产品配置与项目要求向 MAXMAC 确认。
名称类型格式大小下载
离子模组五点电气验证（v1.2）测试资料（英文）PDF923 KB↓离子模组电气性能与保护测试测试资料（英文）PDF4.7 MB↓离子模组高低温工作测试（v1.1）测试资料（英文）PDF4.3 MB↓离子模组高低温存储测试（v1.1）测试资料（英文）PDF1.0 MB↓离子模组温度工作与变化测试测试资料（英文）PDF7.1 MB↓离子模组温度快速变化测试测试资料（英文）PDF2.0 MB↓离子模组高温耐久测试（v1.1）测试资料（英文）PDF3.5 MB↓离子模组温度循环耐久测试测试资料（英文）PDF3.4 MB↓离子模组恒定湿热测试测试资料（英文）PDF2.0 MB↓离子模组交变湿热测试测试资料（英文）PDF2.2 MB↓离子模组凝露测试测试资料（英文）PDF1.7 MB↓离子模组电气绝缘测试测试资料（英文）PDF2.2 MB↓离子模组机械可靠性测试（v1.1）测试资料（英文）PDF11.9 MB↓离子模组耐腐蚀与耐化学性测试测试资料（英文）PDF4.0 MB↓离子模组密封防护测试测试资料（英文）PDF1.9 MB↓离子模组材料性能测试测试资料（英文）PDF4.4 MB↓离子模组外观与尺寸检查测试资料（英文）PDF2.2 MB↓离子模组负离子浓度测试（v1.1）测试资料（英文）PDF2.3 MB↓离子模组臭氧测试应用说明（v1.1）测试资料（英文）PDF983 KB↓
