连接器引脚定义
| 引脚 | 信号 | 功能 | 工作电压 | 最大电流 |
|---|---|---|---|---|
| A | VCC | 电源输入 | 9–16 VDC | 0.1 A |
| B | GND | 电源地 | 0 V | — |
连接器：KET MG641207-5
产品特点

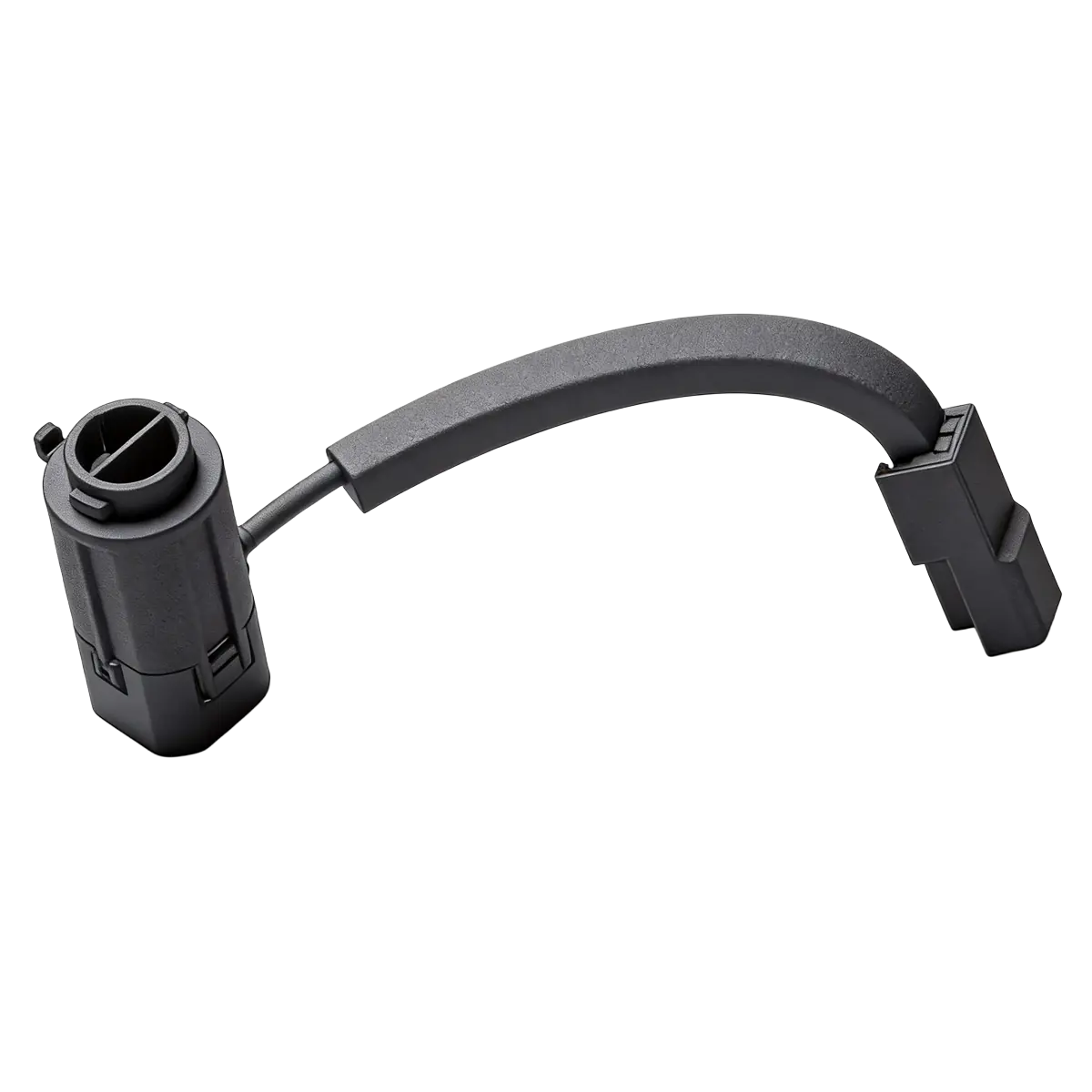

B02 等离子发生模块
- 高输出双极离子发生：B02 可产生超过2,000 万正离子/cm³及2,000 万负离子/cm³（在电极处），适用于 OEM 主动空气处理系统。
- 稳定的 12 VDC 运行：额定电压为12 VDC，输入范围为9–16 VDC，工作电流为≤50 mA，启动电流为≤100 mA.
- 直接硬线电源控制：模块由主机空调或设备控制器直接切换供电进行控制，简化系统集成。
- 宽温、低臭氧设计：B02 工作温度为−40°C 至 85°C，储存温度为−40°C 至 90°C，臭氧浓度保持低于0.050 ppm.
技术资料
B02 等离子发生模块 规格s
电气性能与离子输出
- 产品名称
- B02 等离子发生模块
- 型号
- B02
- 额定电压
- 12 VDC
- 工作电压
- 9–16 VDC
- 额定工作电流
- ≤50 mA
- 启动电流
- ≤100 mA
- 正离子输出
- 电极处 >2,000 万 ions/cm³
- 负离子输出
- 电极处 >2,000 万 ions/cm³
- 臭氧浓度
- <0.050 ppm
实测性能与环境
- 实测正离子浓度
- 2,110 万 ions/cm³
- 实测负离子浓度
- 1,940 万 ions/cm³
- 离子测试条件
- 距离 15 cm，风速 35 m/s
- 实测最大启动电流
- 86.957 mA
- 控制方式
- 硬线电源控制
- 工作温度
- −40°C 至 85°C
- 储存温度
- −40°C 至 90°C
- 连接器
- KET MG641207-5，2 引脚
说明：离子浓度取决于测量距离、气流、电极位置和整机系统配置。
系统集成
接口与控制
B02 使用双引脚电源接口，由主控直接切换供电。通过接通或断开模块电源控制离子发生。
