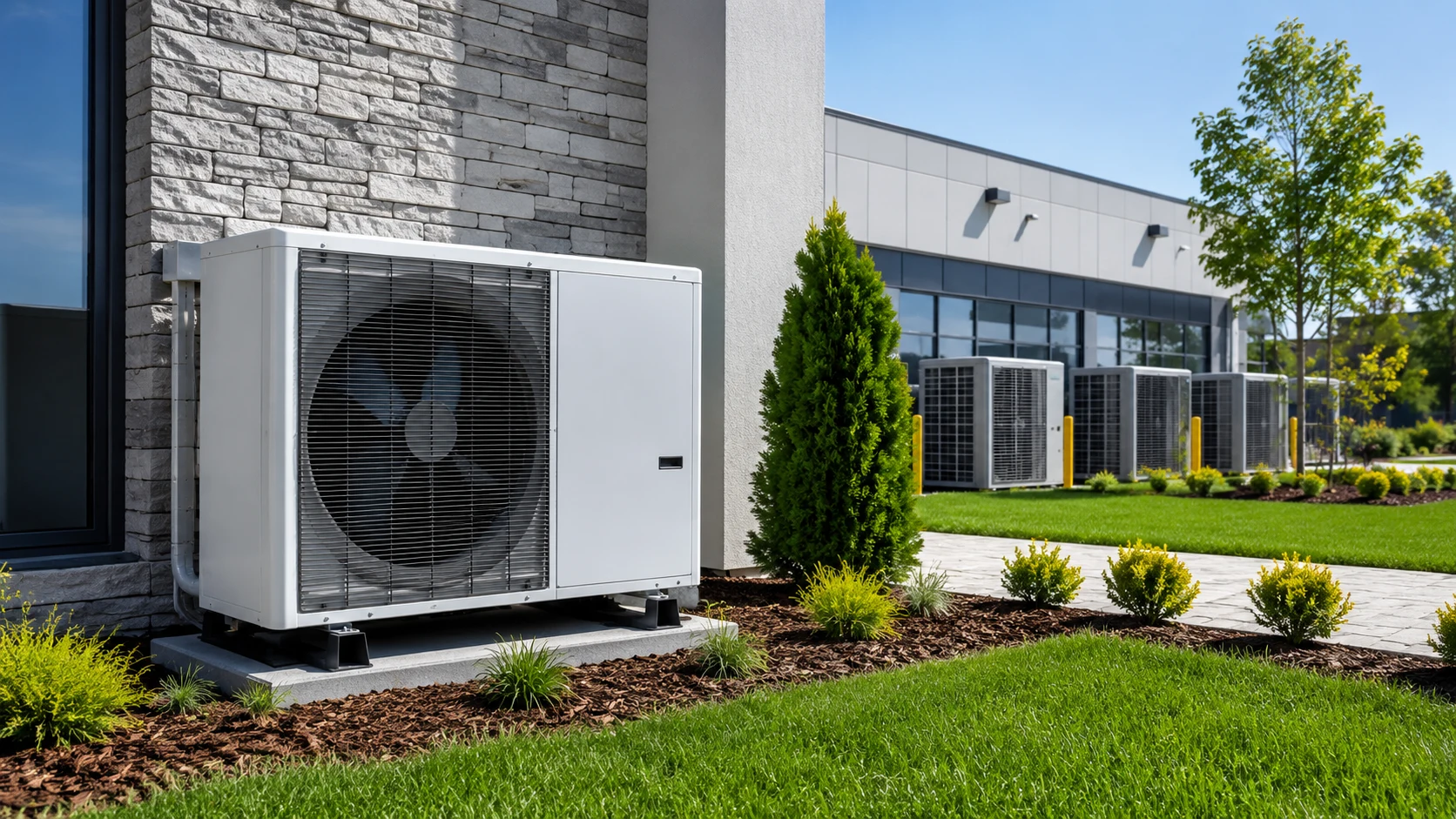

采用 MAXMAC NDIR CO₂ 传感器模块的暖通与室内空气质量系统

MS03-010 二氧化碳传感器模块

NDIR CO₂ 传感器模块制造商与 OEM 配套供应商

MAXMAC 为暖通设备厂商、智能家居集成商、车内空气质量管理项目及 OEM 客户提供 CO₂ 传感器模块和定制集成服务。公司通过 ISO 9001、IATF 16949 质量管理体系认证,CNAS 认可实验室为产品测试提供支持。

我们提供从前期原型开发到批量生产的 OEM/ODM 配套服务,协助客户将 NDIR CO₂ 检测集成到设备和控制系统中。查看 MS03-010 中文详细规格书,了解性能参数、引脚及通信协议。

产品概述

面向工业与商用设备集成的 CO₂ 传感器模块

MS03-010 是一款紧凑型 NDIR CO₂ 模块,适用于通风系统、室内空气质量监测及 OEM 设备集成。测量范围为 0–50,000 ppm,分辨率为 1 ppm,工作温度为 0–50°C,使用环境需无凝露。我们可结合项目提供选型和电路设计支持。

模块采用非分散红外技术,将实时 CO₂ 浓度数据传送给主控,减少外围检测电路的设计工作。

  1. 标准提供 UART 和 PWM 输出,兼容 Modbus 协议,支持 RS485 扩展。
  2. 尺寸约 30 × 20 × 9.7 mm,工作温度 0–50°C,工作湿度 0–95% RH,无凝露。
  3. 规定寿命 ≥15 年;开启 ABC 且符合正常使用条件时,可实现免维护运行。

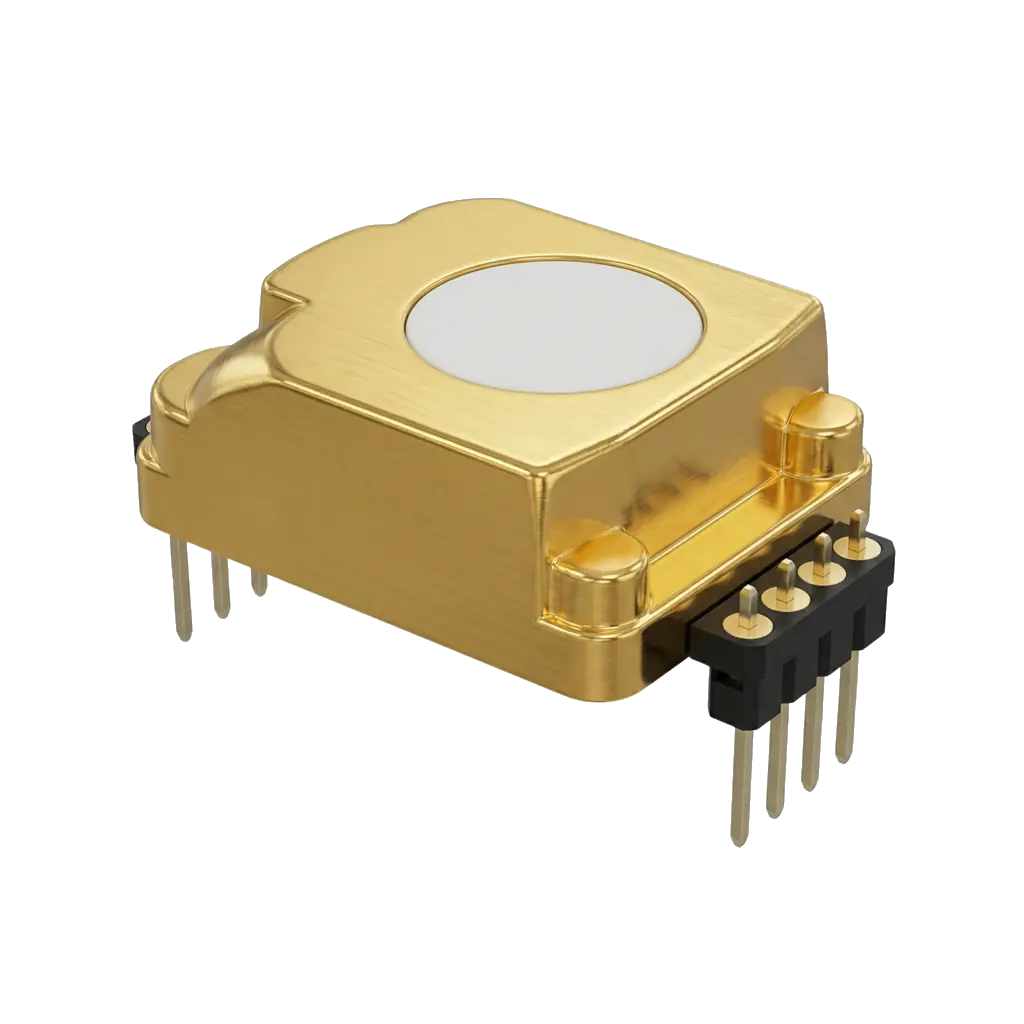

用于工业及商业 OEM 集成的 MAXMAC 紧凑型 NDIR CO₂ 传感器模块
下载 MS03-010 中文详细规格书

技术参数

MS03-010 技术参数

检测性能

检测气体二氧化碳(CO₂)
测量原理非分散红外(NDIR)
量程0–50,000 ppm
分辨率1 ppm
测量间隔4 秒
精度±(50 ppm + 读数的 3%);适用条件见表后说明
预热时间15 秒
响应时间 T90<60 秒(500 ppm 至 5,000 ppm 阶跃)
使用寿命≥ 15 年

电气与通信

工作电压4.5–6.5 VDC
工作电流平均电流:典型 15 mA,范围 10–20 mA峰值电流:典型 200 mA,最大 250 mA;每次采样时峰值持续 <30 ms
休眠电流<100 µA;默认关闭休眠,可通过协议启用
通信接口与输出UART(兼容 Modbus,可扩展至 RS485)、PWM 输出
UART 默认配置9600 bps,8N1;传感器为从机
PWM 输出周期 1 ms,分辨率 0.25 µs;默认满量程 50,000 ppm,可通过协议设置
Alarm 输出开漏输出,需外部上拉;默认高阈值 1,000 ppm、低阈值 800 ppm,可通过协议设置
ABC 默认配置出厂默认开启;周期 7 天(168 小时),基线目标 400 ppm

环境与结构参数

工作温度0°C 至 50°C
工作湿度0–95% RH,非凝露
存储温度-30°C 至 70°C
外形尺寸30 mm × 20 mm × 9.7 mm
重量约 5 g
维护要求正常使用且开启 ABC 时基本免维护

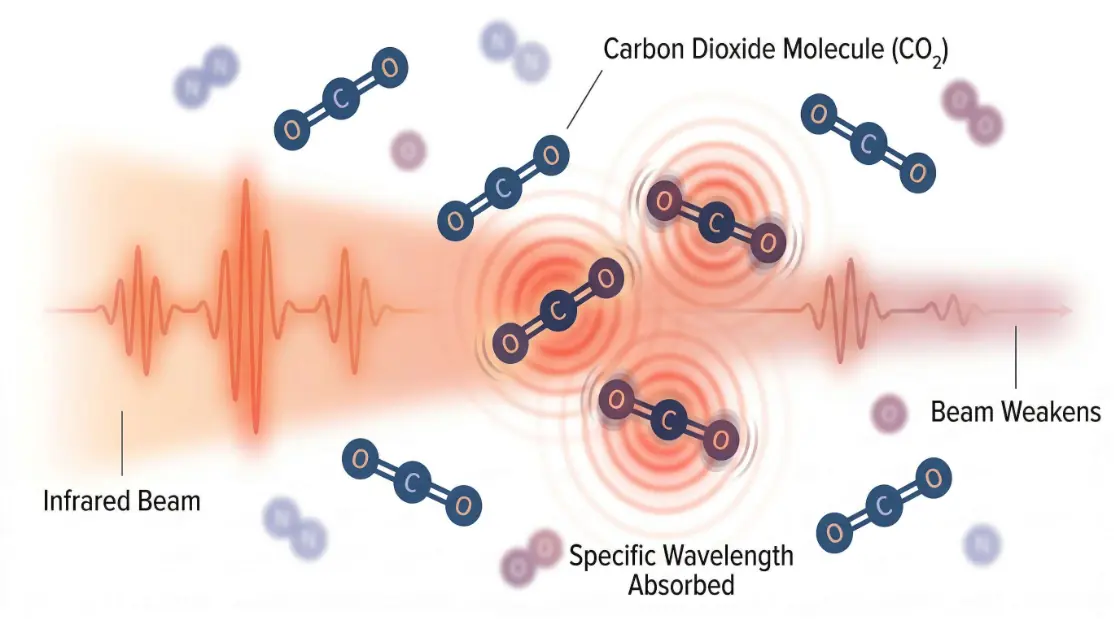

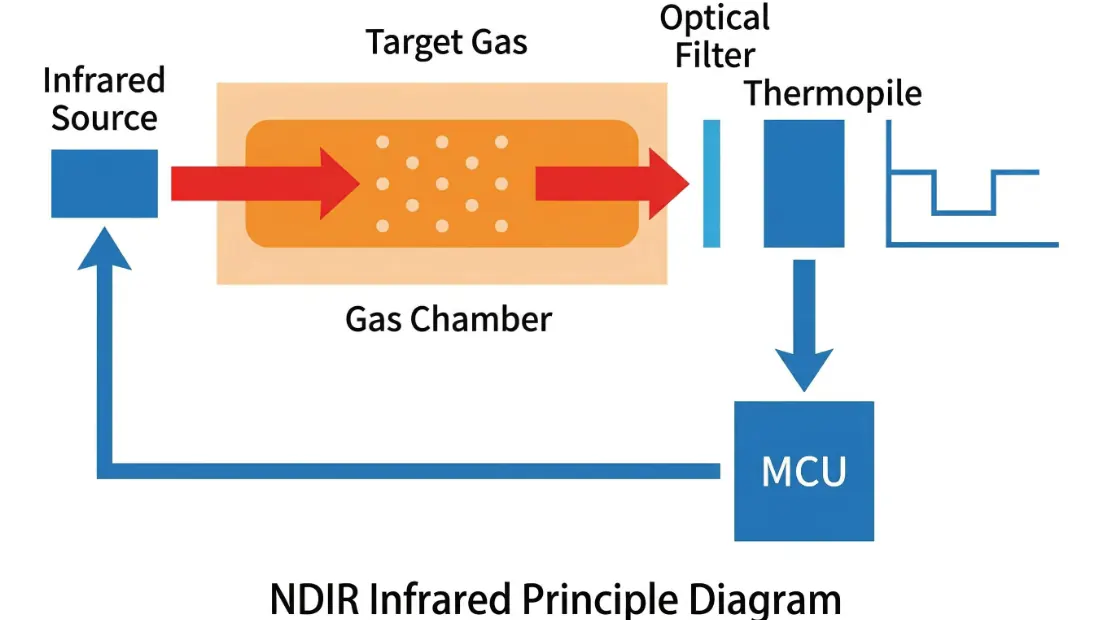

展示光学气室红外吸收的 NDIR CO₂ 传感器模块工作原理

技术解析

NDIR CO₂ 传感器的工作原理

利用红外吸收实现 ppm 级浓度测量

CO₂ 对特定波长的红外光具有吸收特性。空气进入光学气室后,其中的 CO₂ 会吸收部分红外能量。探测器测量光强的变化,模块据此计算 CO₂ 浓度,并以 ppm 为单位输出。了解 NDIR 检测原理。

MS03-010 采用专利 W 型光学气室,并在出厂前进行精度验证。ABC 自动基线校正会将设定周期内的最低读数与 400 ppm 基线进行比较,逐步修正长期漂移。应用环境、搬运和安装可能影响读数,校准及安装要求请参照详细规格书。

技术优势

MS03-010 的校准与接口功能

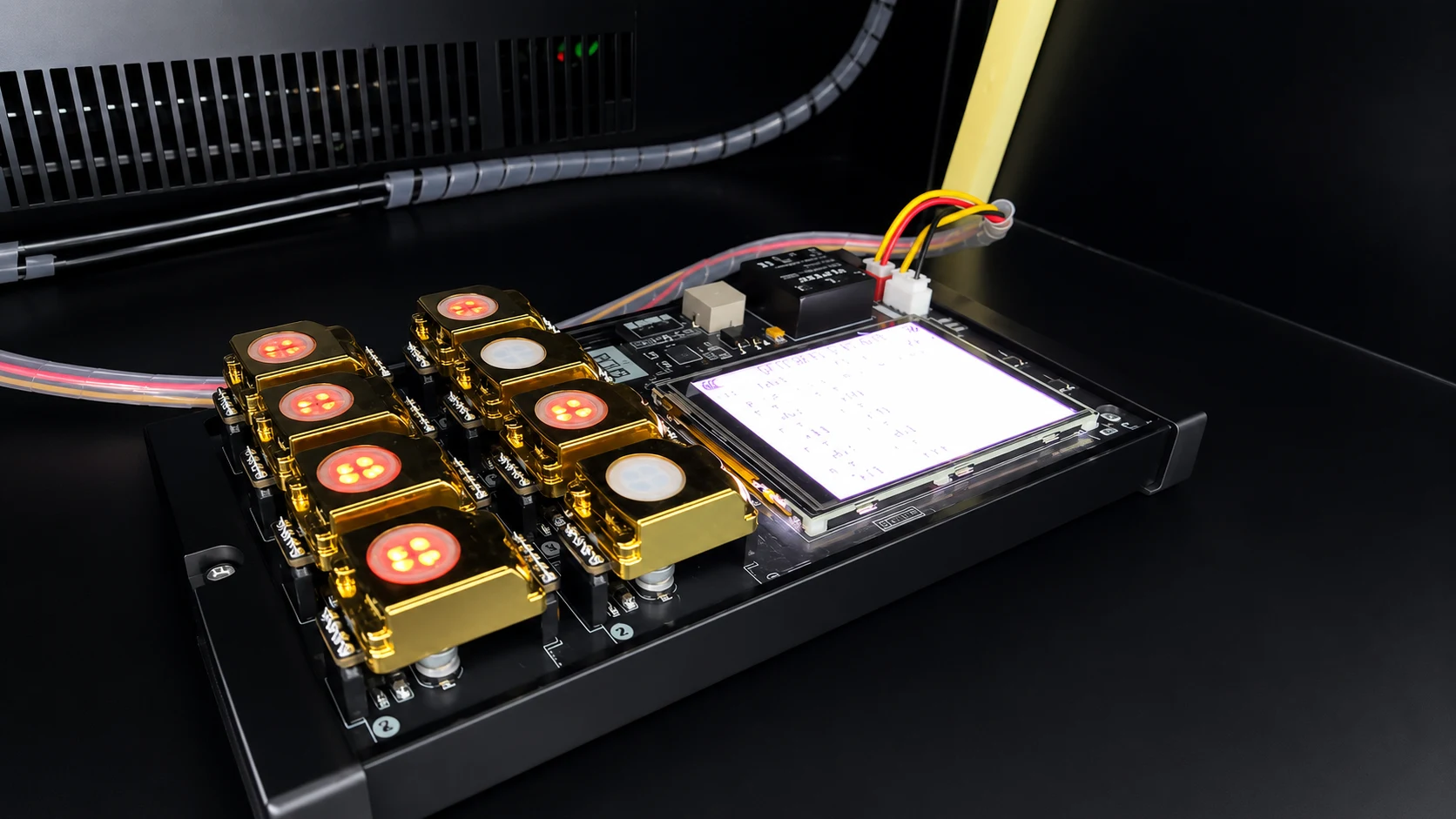

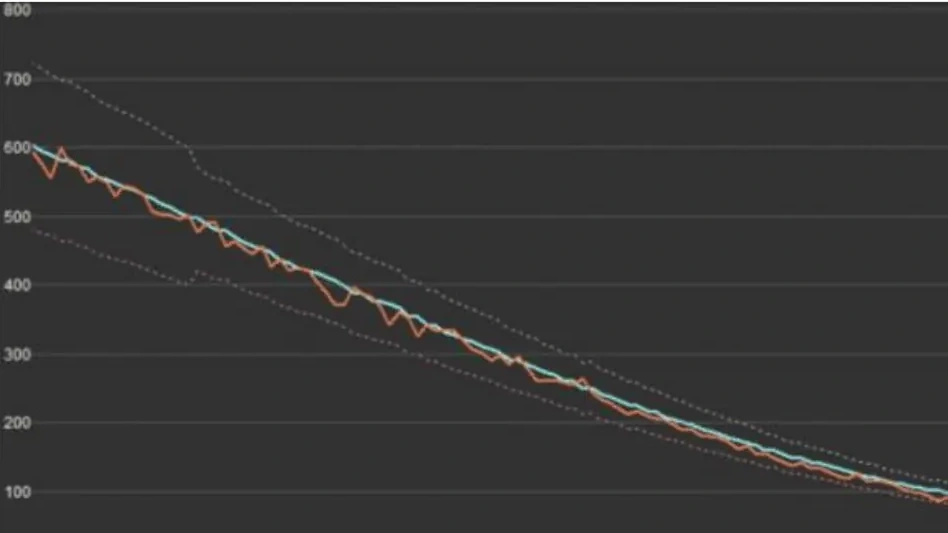

IAQ 多传感器电路板标定
01

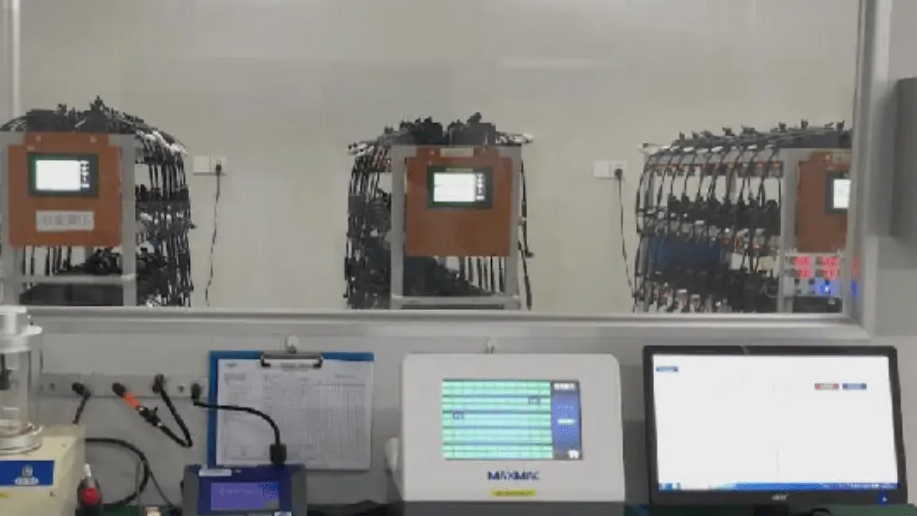

出厂精度验证

每个 MS03-010 出厂前均使用偏差不超过 2% 的标准气体检查精度。规定测量精度为 ±(50 ppm + 读数的 3%)。运输、装配和搬运可能使读数发生偏移;应避免光学气室受压,并按规格书规定的条件评价精度。

多参数传感器定制

多参数空气质量传感器平台定制

需要同时检测 PM、AQS/TVOC、温度、湿度,或使用其他接口时,MAXMAC 可提供另行配置的多参数空气质量传感器平台。检测组合、量程、环境要求和机械结构按最终配置确定,这些选项不属于标准 MS03-010 的功能或规格。

多项测量数据可通过统一接口输出,简化布线、PCB 布局、固件开发及整机集成。OEM 客户还可按项目要求确定继电器、通信方式、连接器、固件逻辑、校准策略、数据格式、PCB 尺寸及结构设计。

集成颗粒物、气体、温湿度、通信接口与继电器选项的定制 PM 传感平台

PM1.0 / PM2.5 / PM10

按应用要求选择颗粒物粒径输出、量程、气流设计和校准方案。

温度与湿度

增加温湿度测量,用于环境监测及传感器补偿。

统一数据接口

根据项目需求,通过 UART、I²C、PWM、模拟电压、RS485、CAN、LIN 或定制协议传输测量数据。

可选 CO₂ 检测

将 NDIR CO₂ 检测集成到多参数模块中,通过统一接口输出。

AQS / TVOC 选项

按需要增加 AQS 或 TVOC 检测,用于异味、污染气体及室内空气质量控制。

可选继电器

按客户控制策略和 PCB 设计选择是否增加继电器控制。

咨询多参数传感器定制

+检测功能按需组合

结合产品定位和安装空间,选择 PM1.0、PM2.5、PM10、CO₂、AQS/TVOC、温度及湿度等检测组合。

1统一数据接口

一个连接器传输多项检测数据,减少布线、控制器输入占用及集成工作。

+硬件与固件配套开发

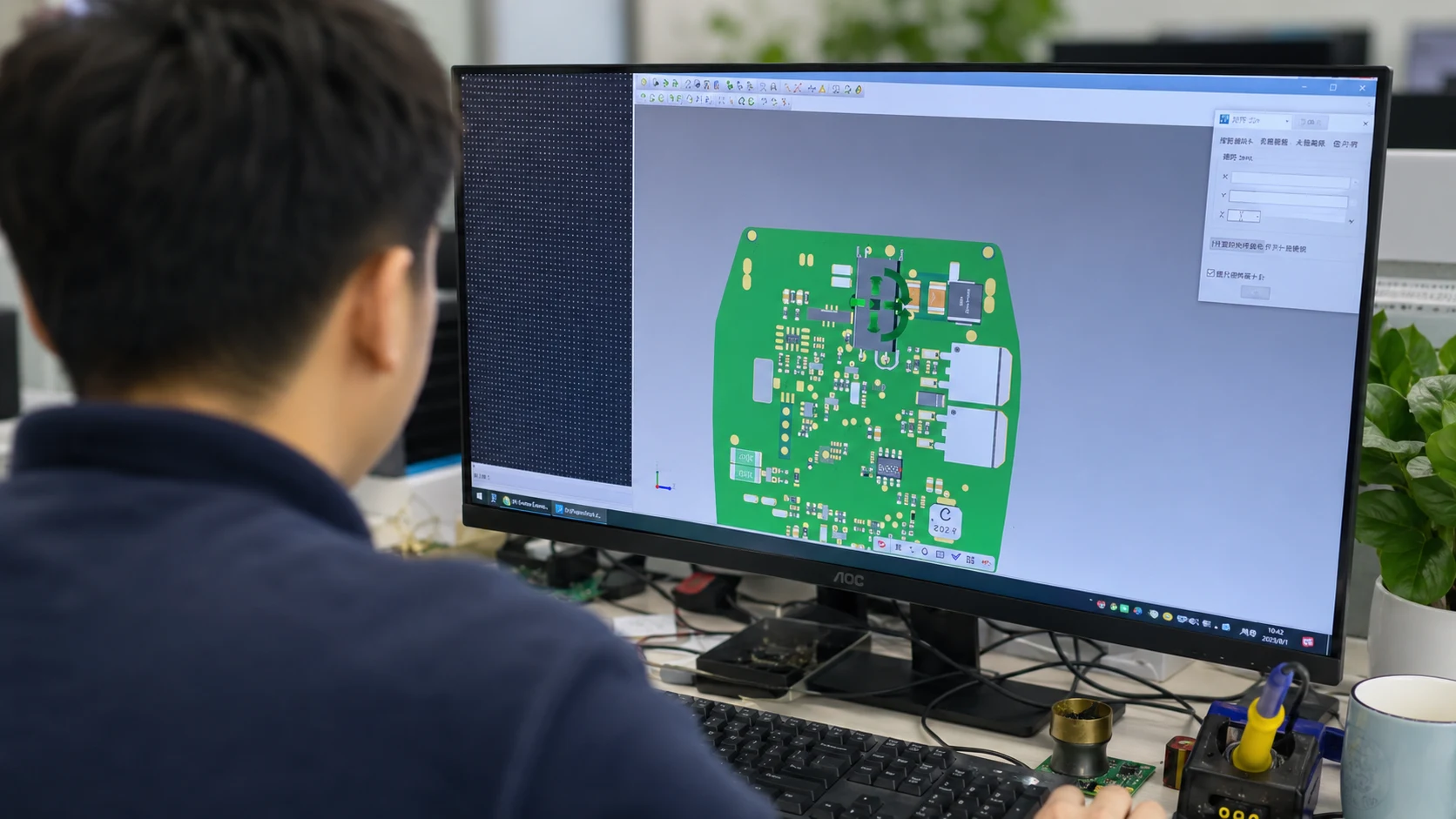

支持继电器控制、通信协议、连接器、PCB 尺寸、固件逻辑、校准和输出格式等定制需求。

制造能力

面向 OEM 智能传感器的生产制造能力

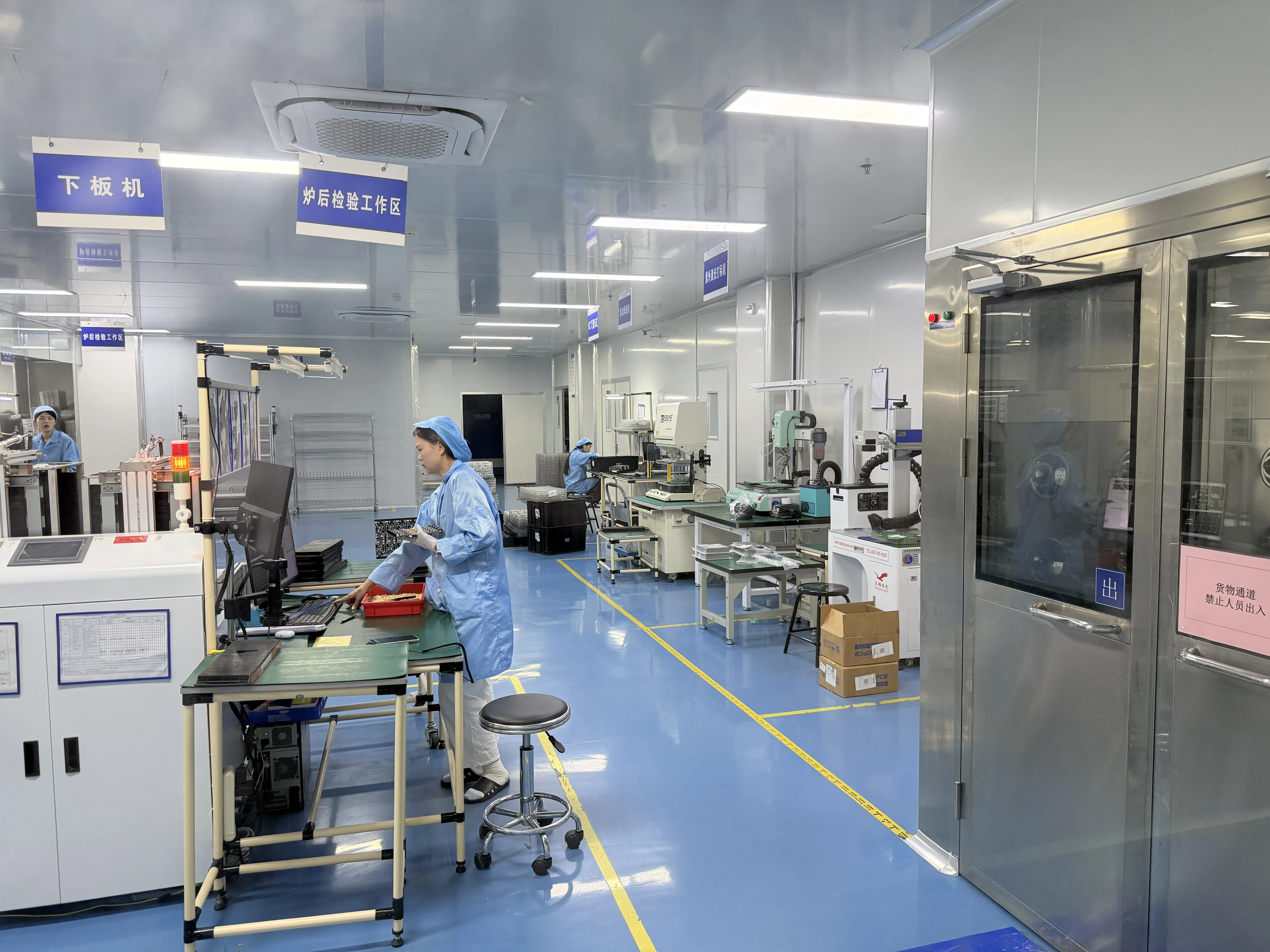

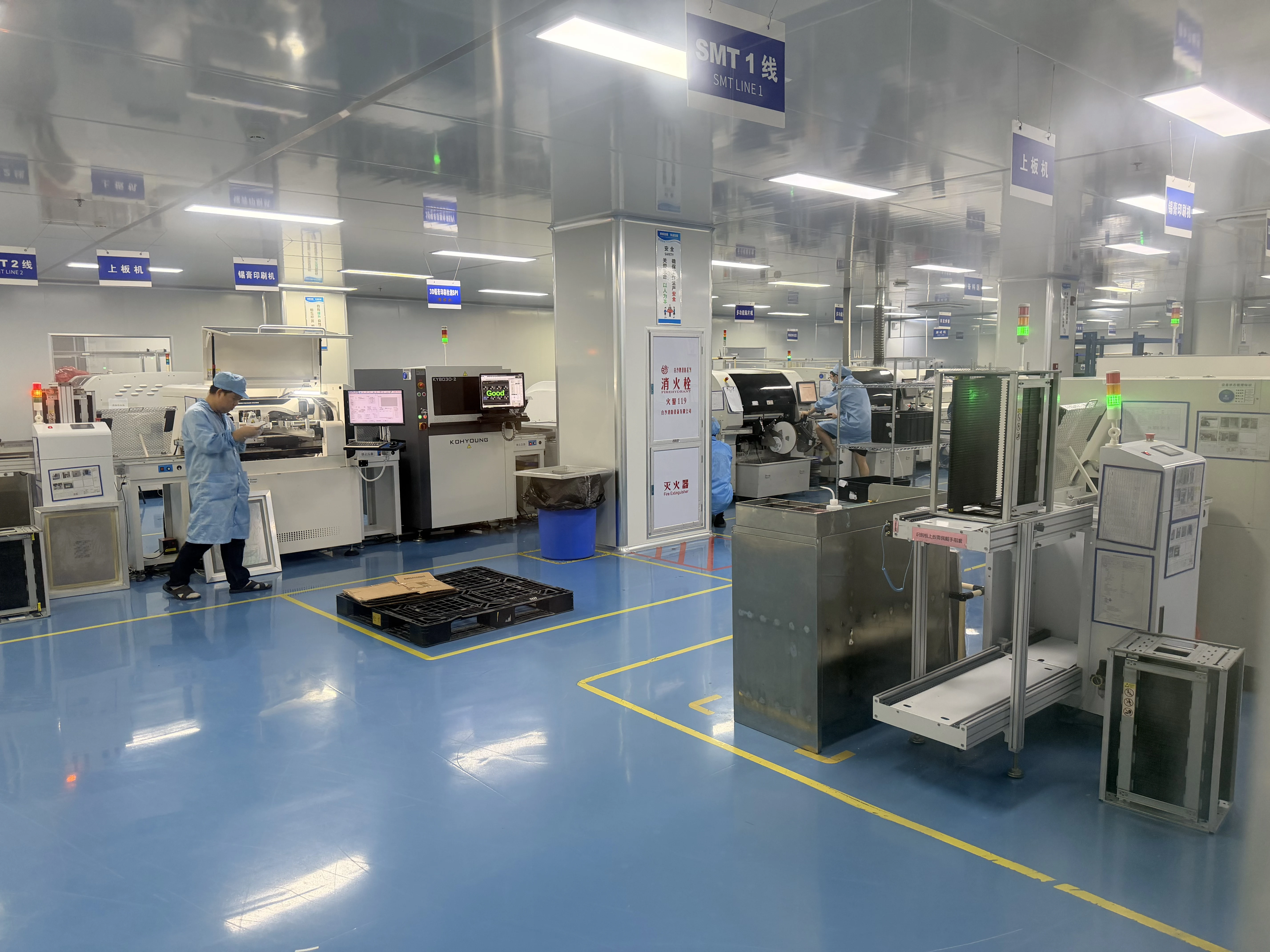

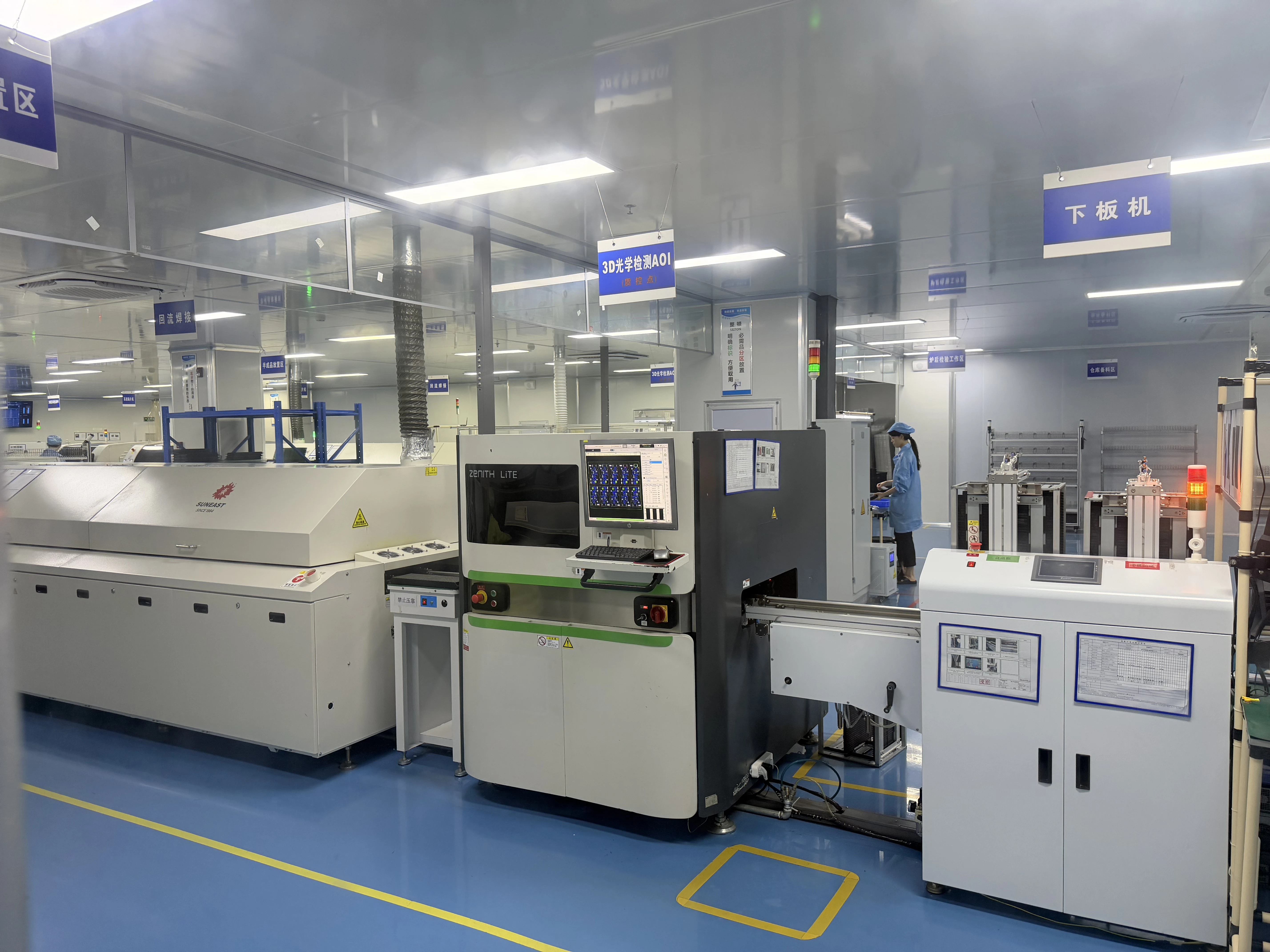

自有 SMT 产线,支持品质控制与开发交付

MAXMAC 拥有自有 SMT 生产区域及 PCB 组装、检测能力。元件贴装、回流焊、AOI 检测、固件烧录和功能测试等关键工序在厂内完成,有助于衔接原型开发、小批试产和产品迭代,并支持检测组合、接口、PCB 尺寸、连接器及固件等 OEM/ODM 定制。

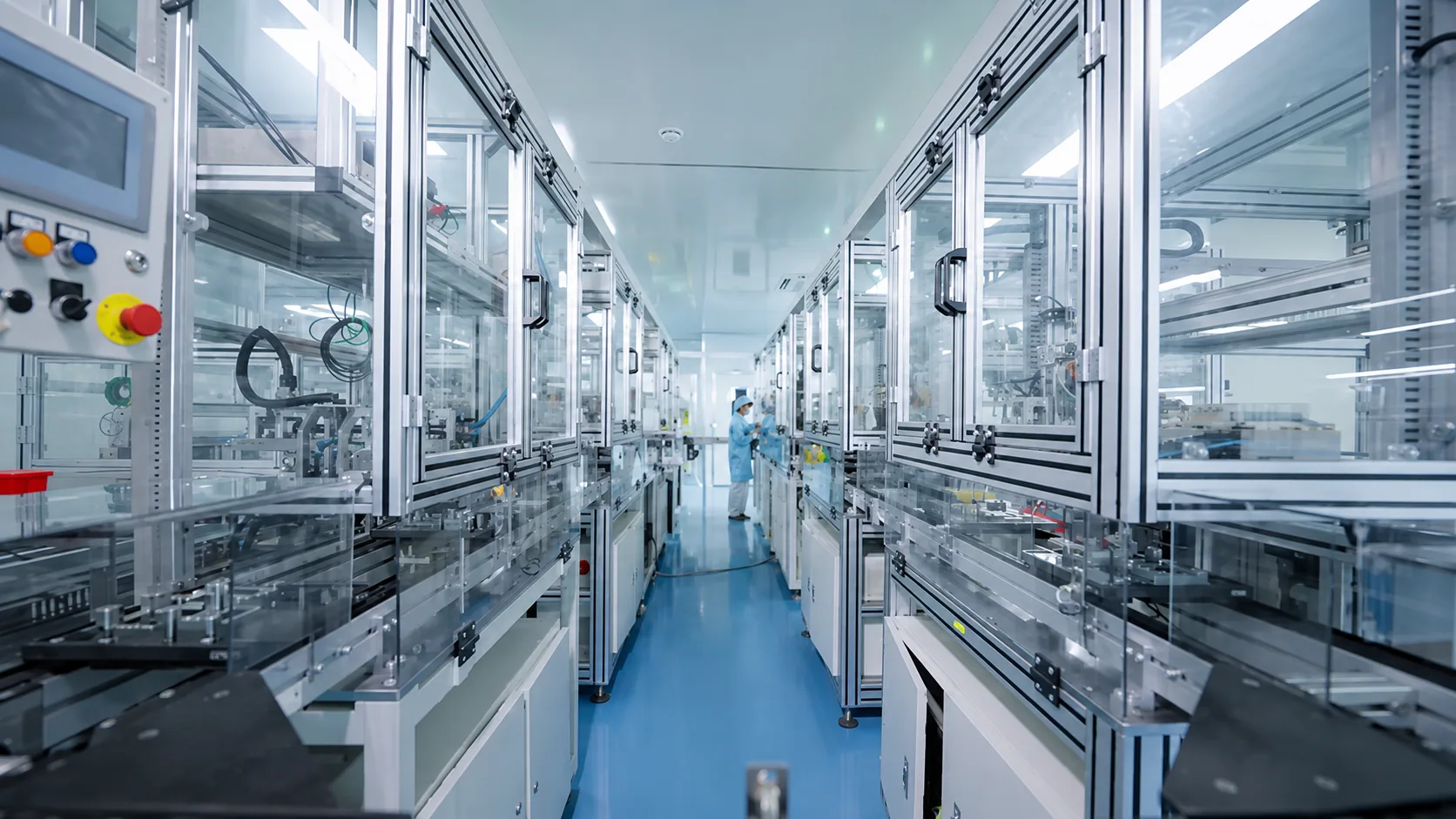

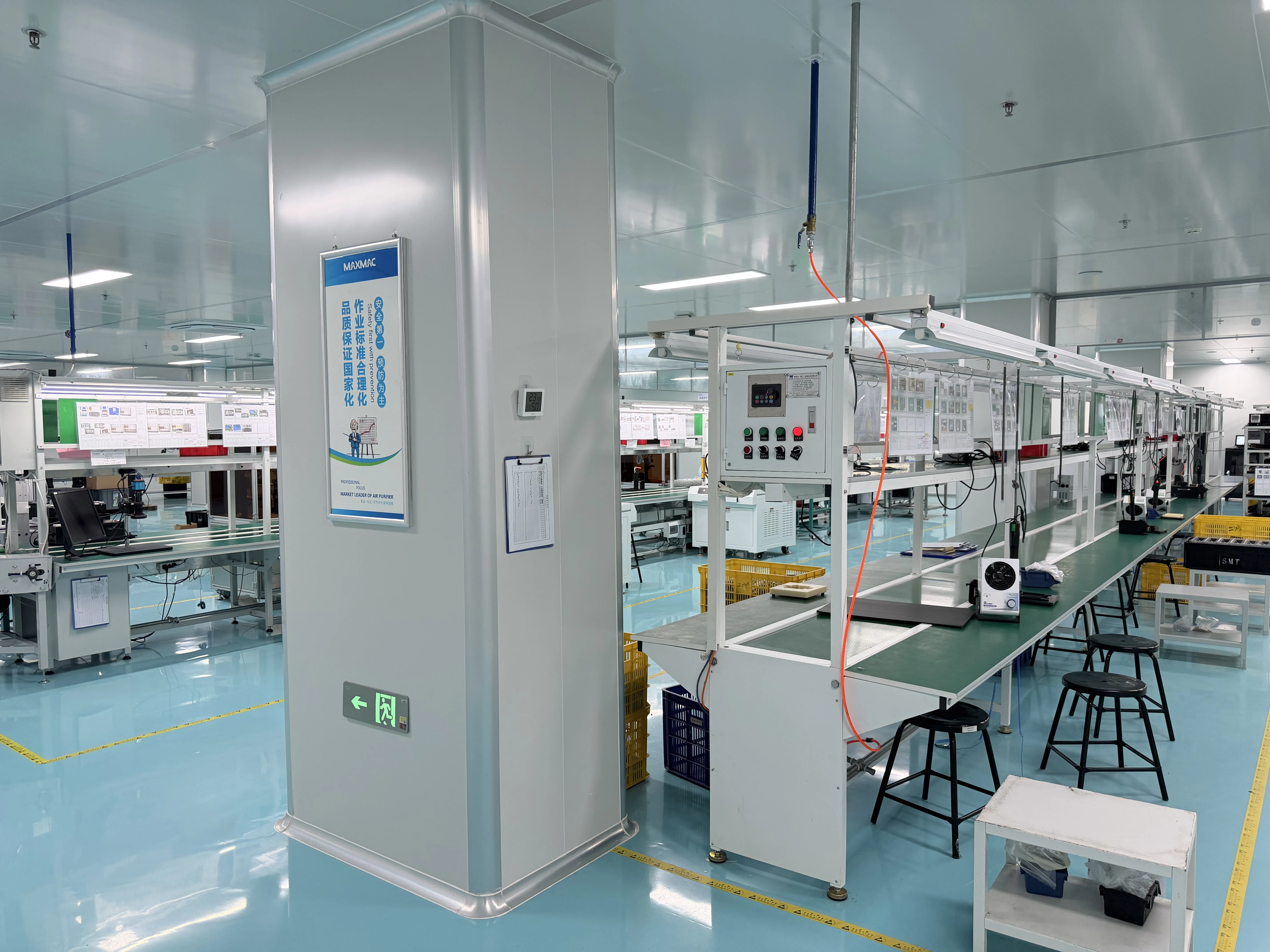

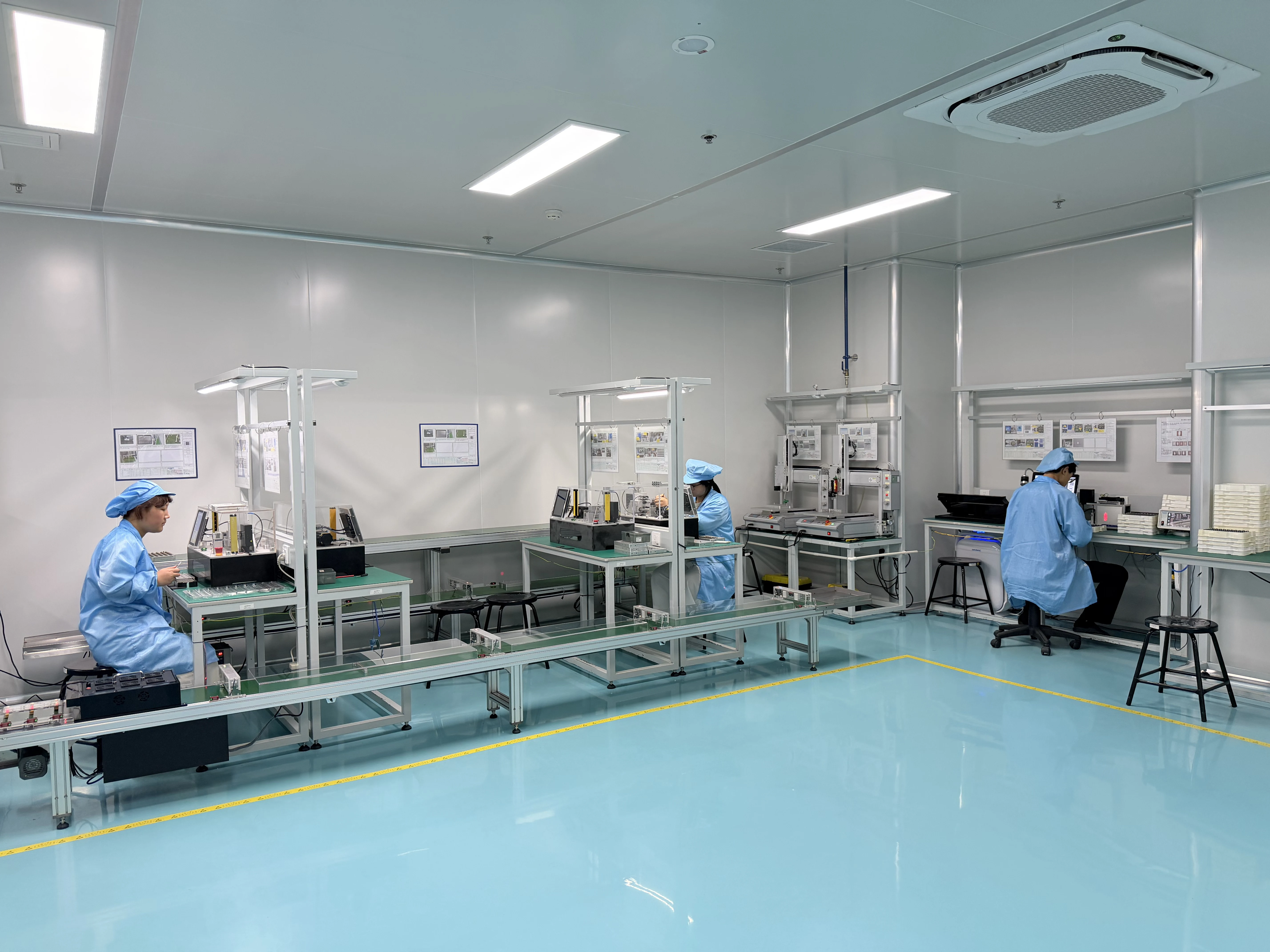

柔性生产与 MES 全流程追溯

我们结合自动化产线与人工工位,根据产品结构、订单批量及定制要求安排生产。自动化设备用于保障批量一致性与生产效率,人工工位支持复杂装配、试产及定制模块的生产。

各生产环节接入 MES 系统,可追溯物料批次、PCB 组装、传感器校准、固件烧录及成品检验记录,为 OEM/ODM 项目的质量管理和批量交付提供依据。

测试与验证

CNAS 认可实验室

MAXMAC 的 CNAS 认可实验室与研发、生产团队协同开展验证,缩短从设计到量产的验证周期。在开发早期识别设计薄弱环节、潜在失效模式及风险控制点,有助于在量产交付前改进产品。

实验室可开展机械、电气、环境、气体及微生物等测试,评估产品在不同工况下的性能。验证结果用于改进产品稳定性、长期可靠性和质量一致性,为 OEM/ODM 开发与交付提供测试依据。

CNAS 认可标志

专业实验设施

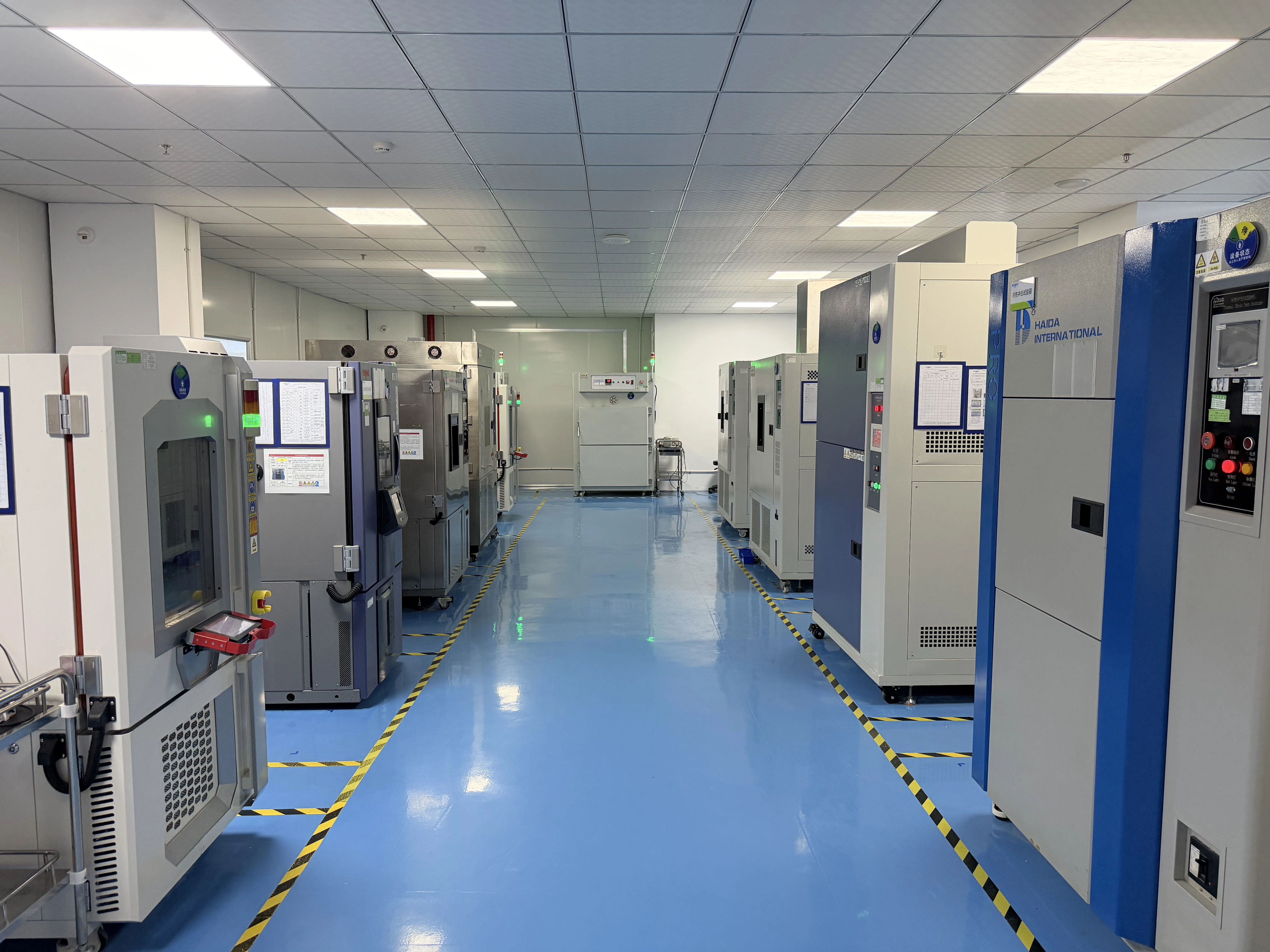

  • 机械可靠性实验室

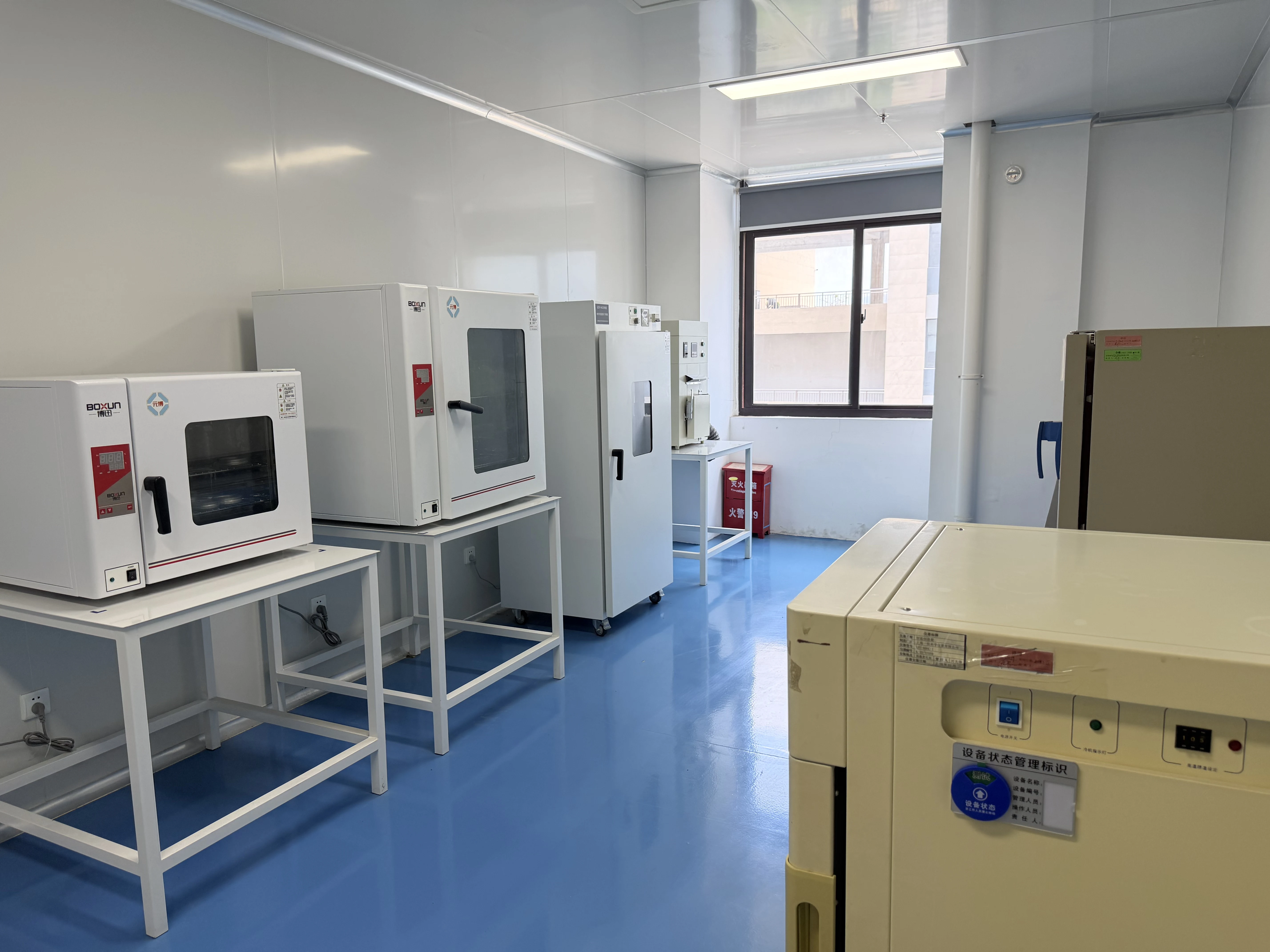

  • 电气性能实验室

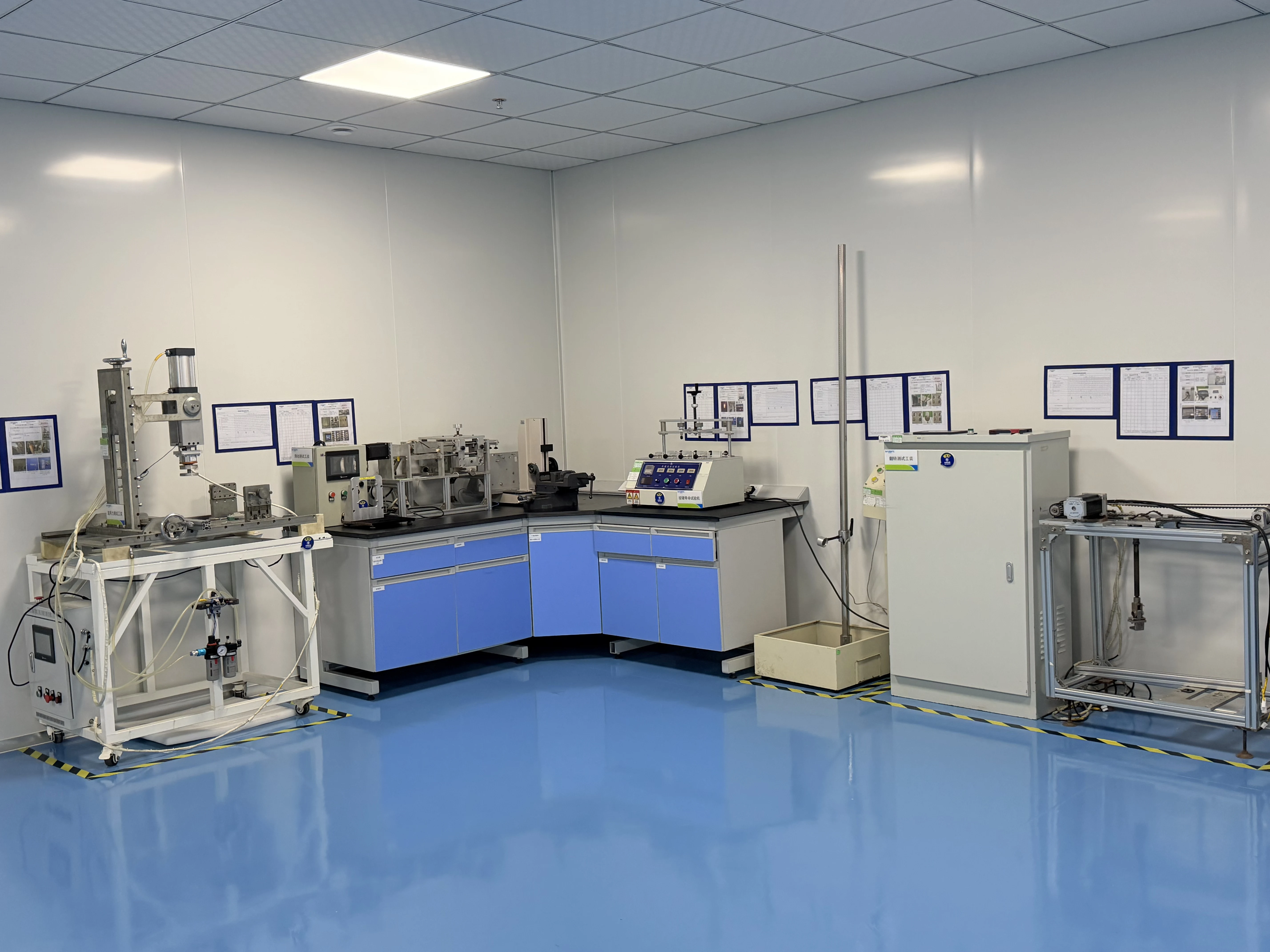

  • 细菌培养实验室

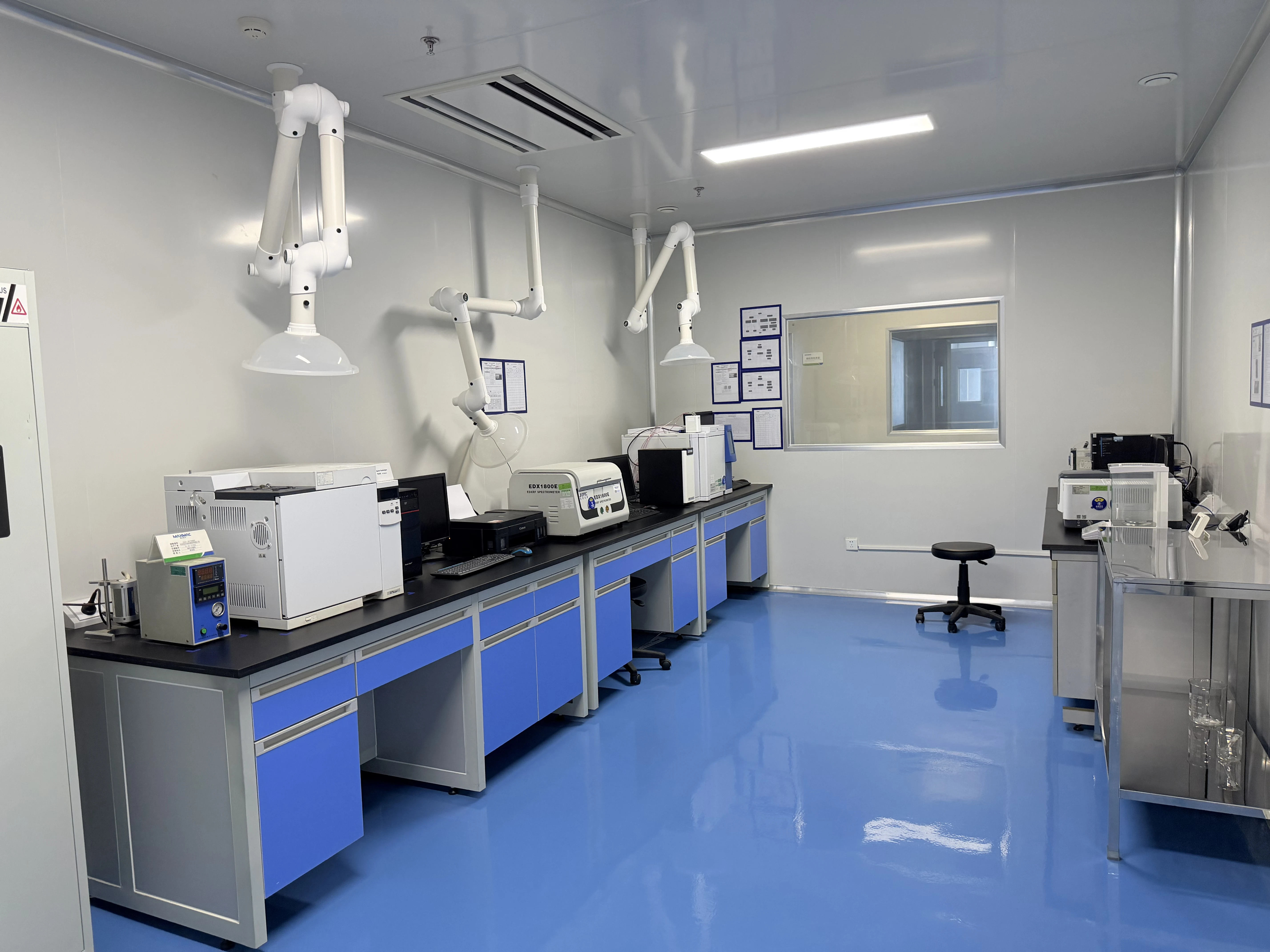

  • 微生物测试实验室

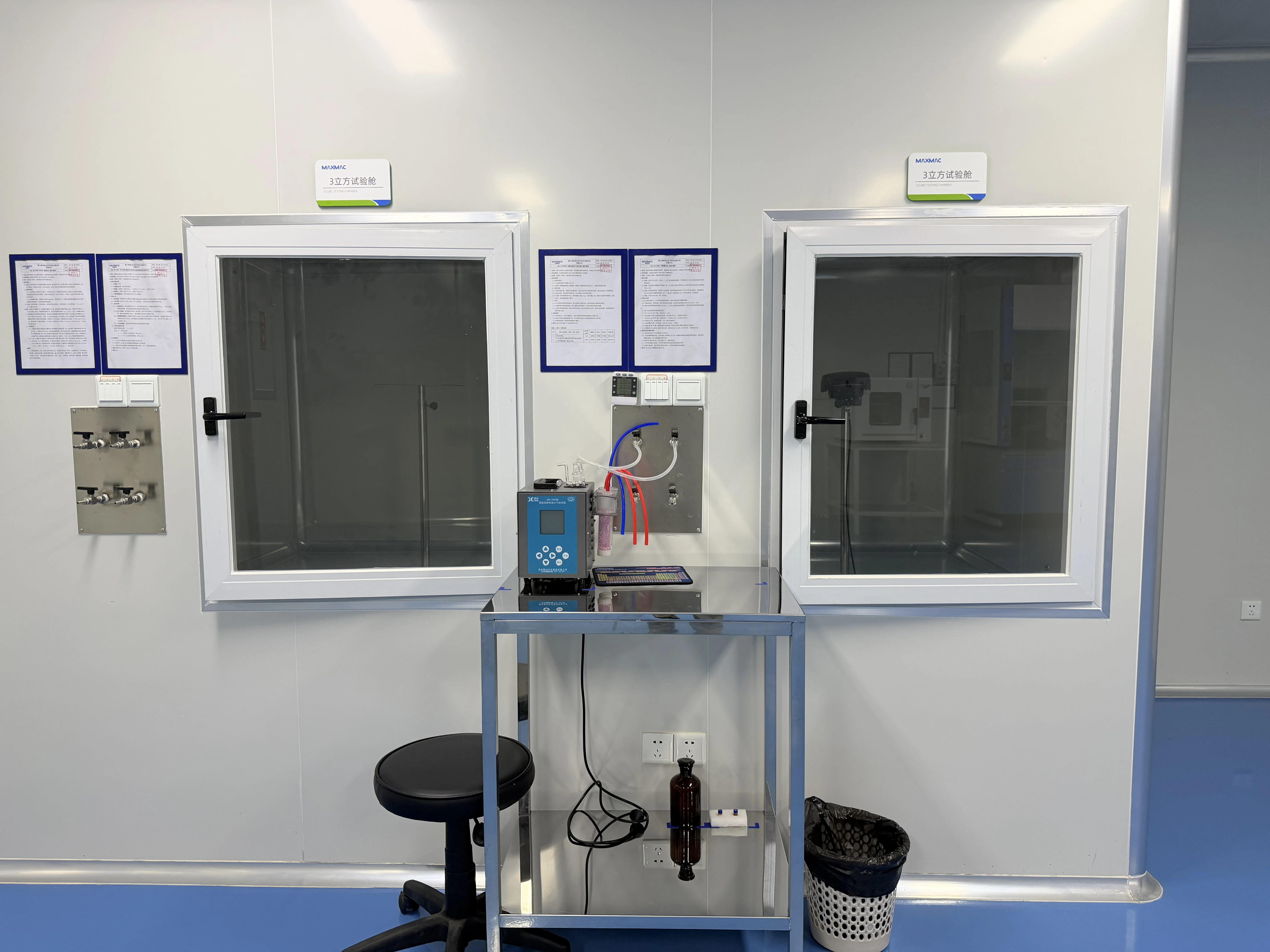

  • 气体测试实验室

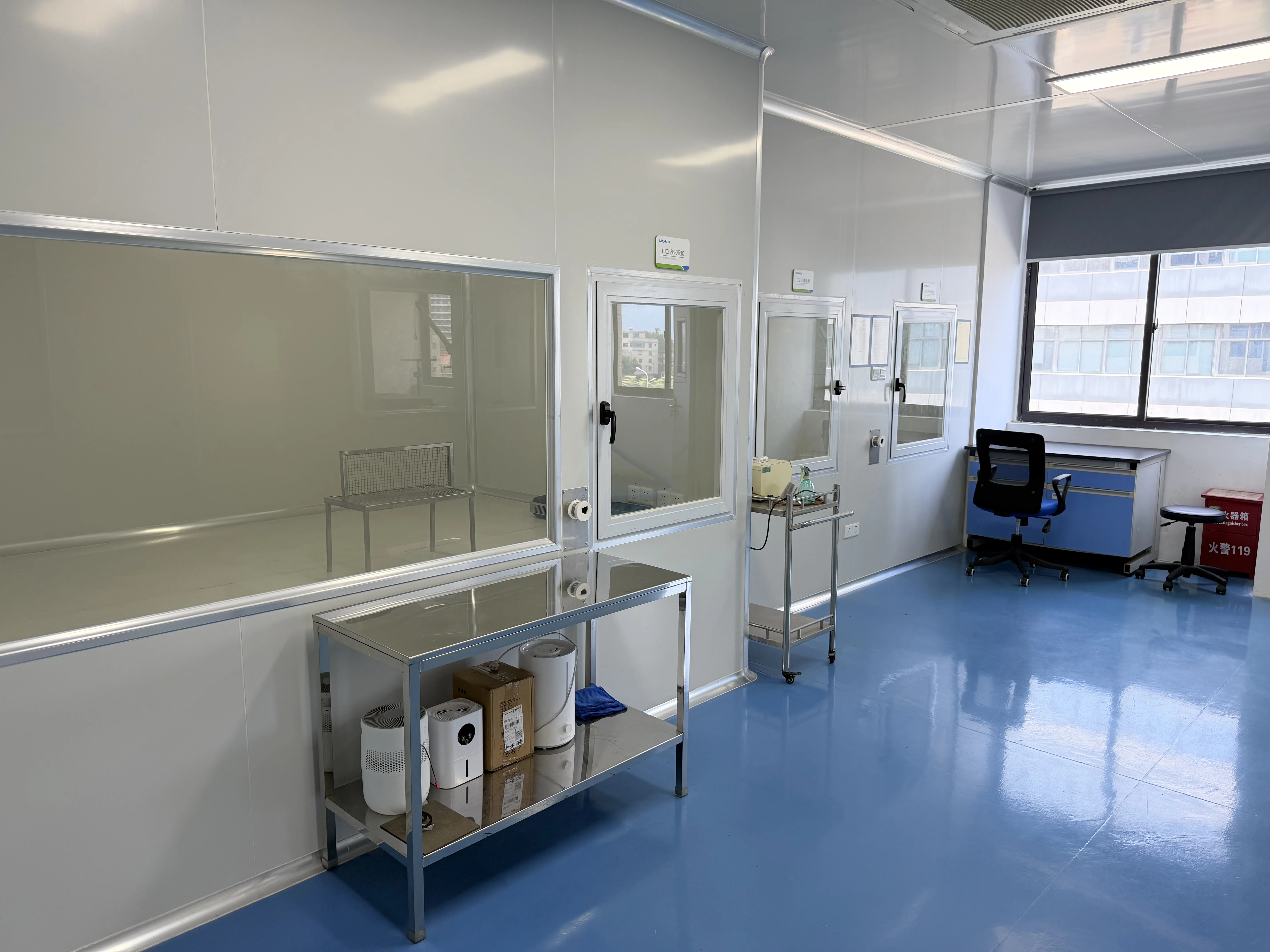

  • 微生物检验实验室

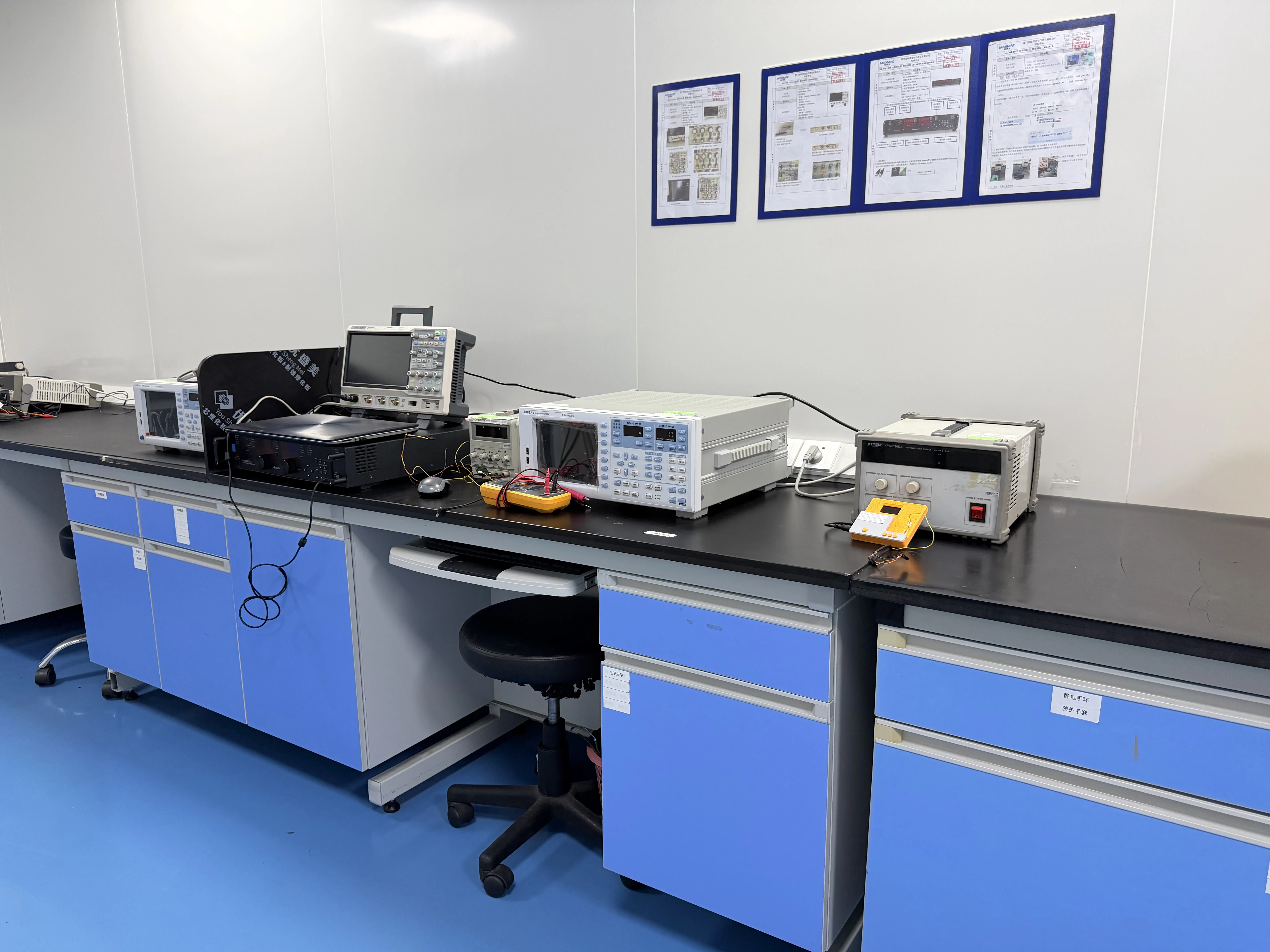

  • 天平室

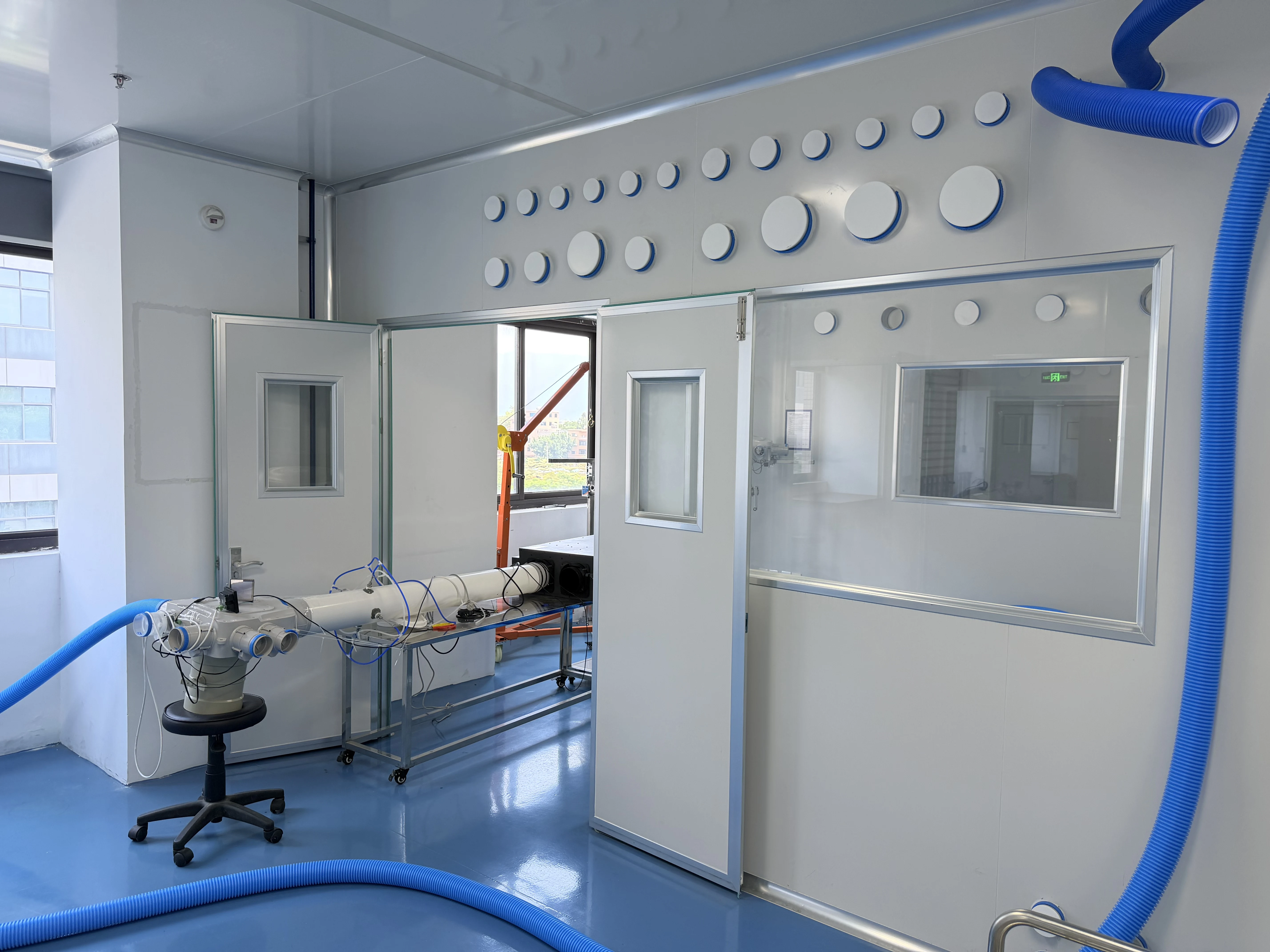

  • 精密仪器室

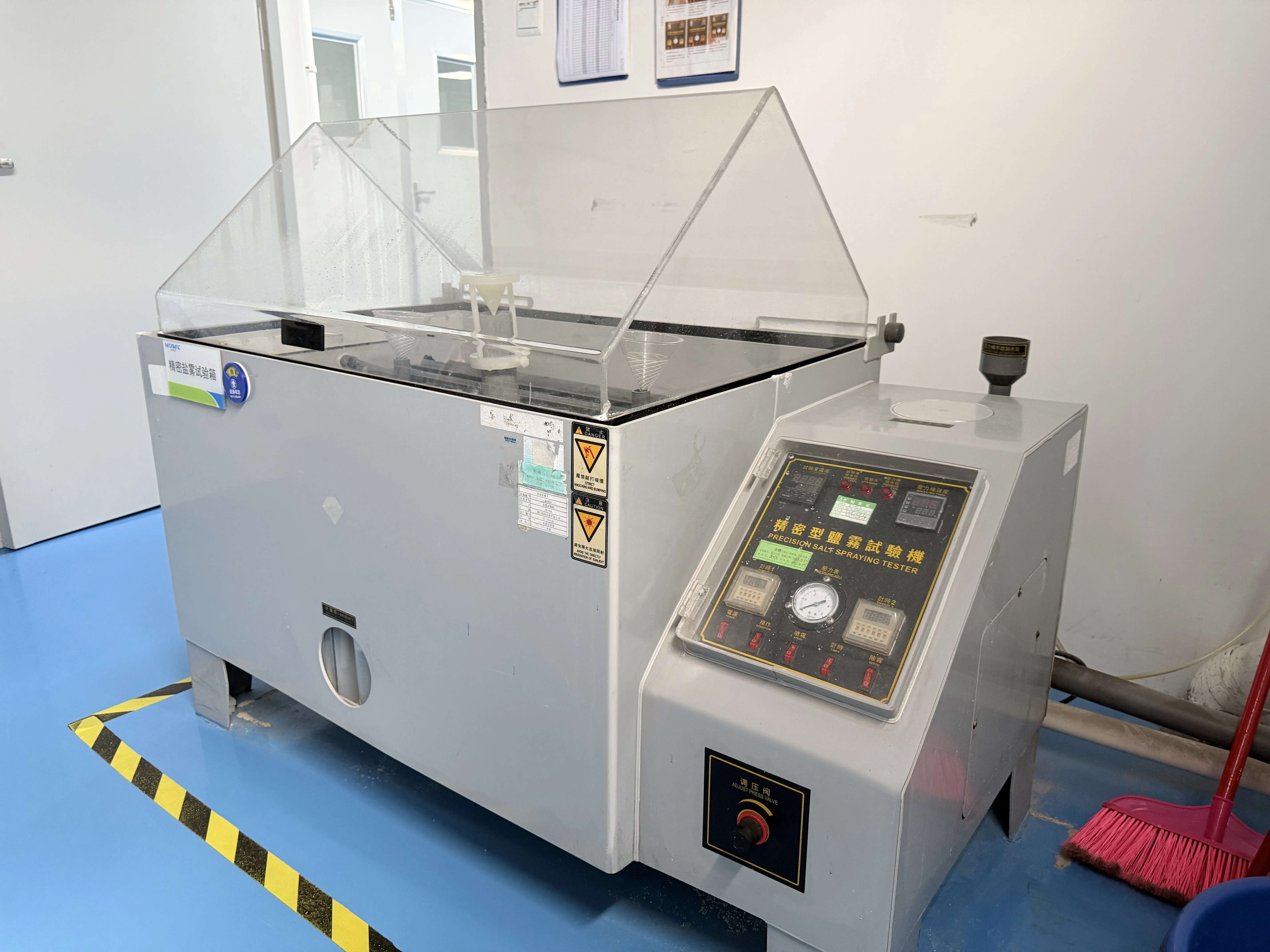

  • 通风管道实验室

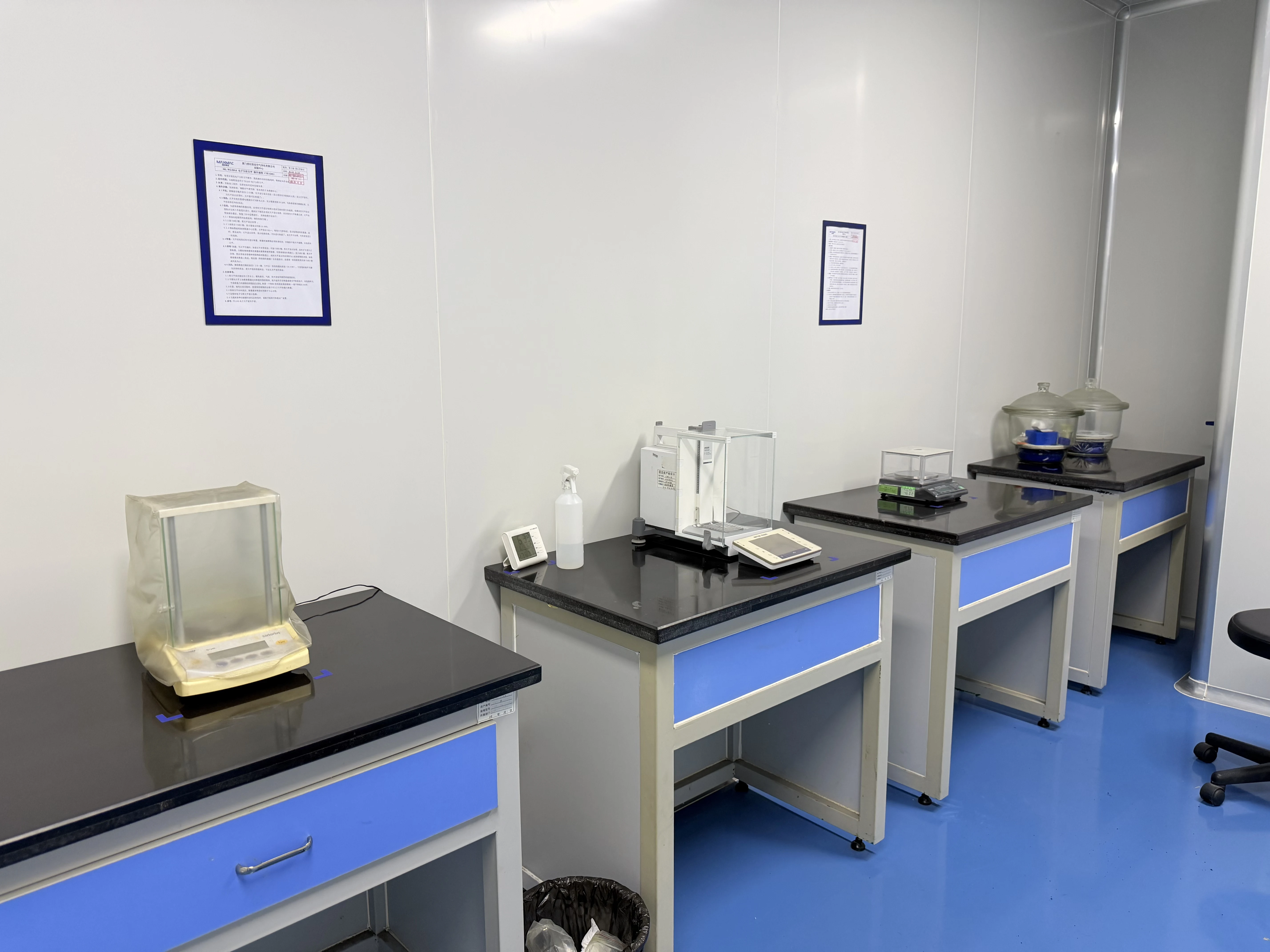

  • 高温测试实验室

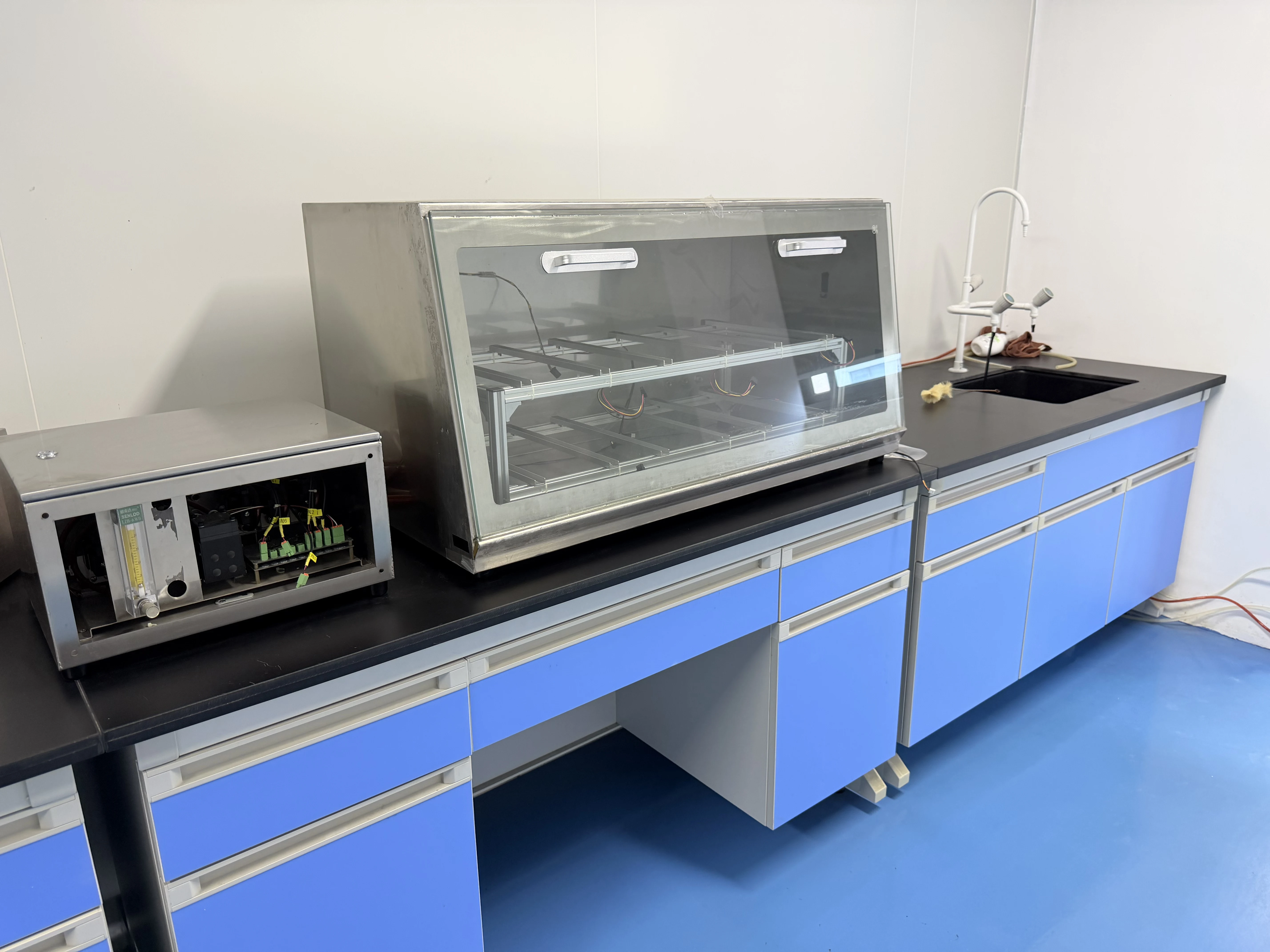

  • 产品老化实验室

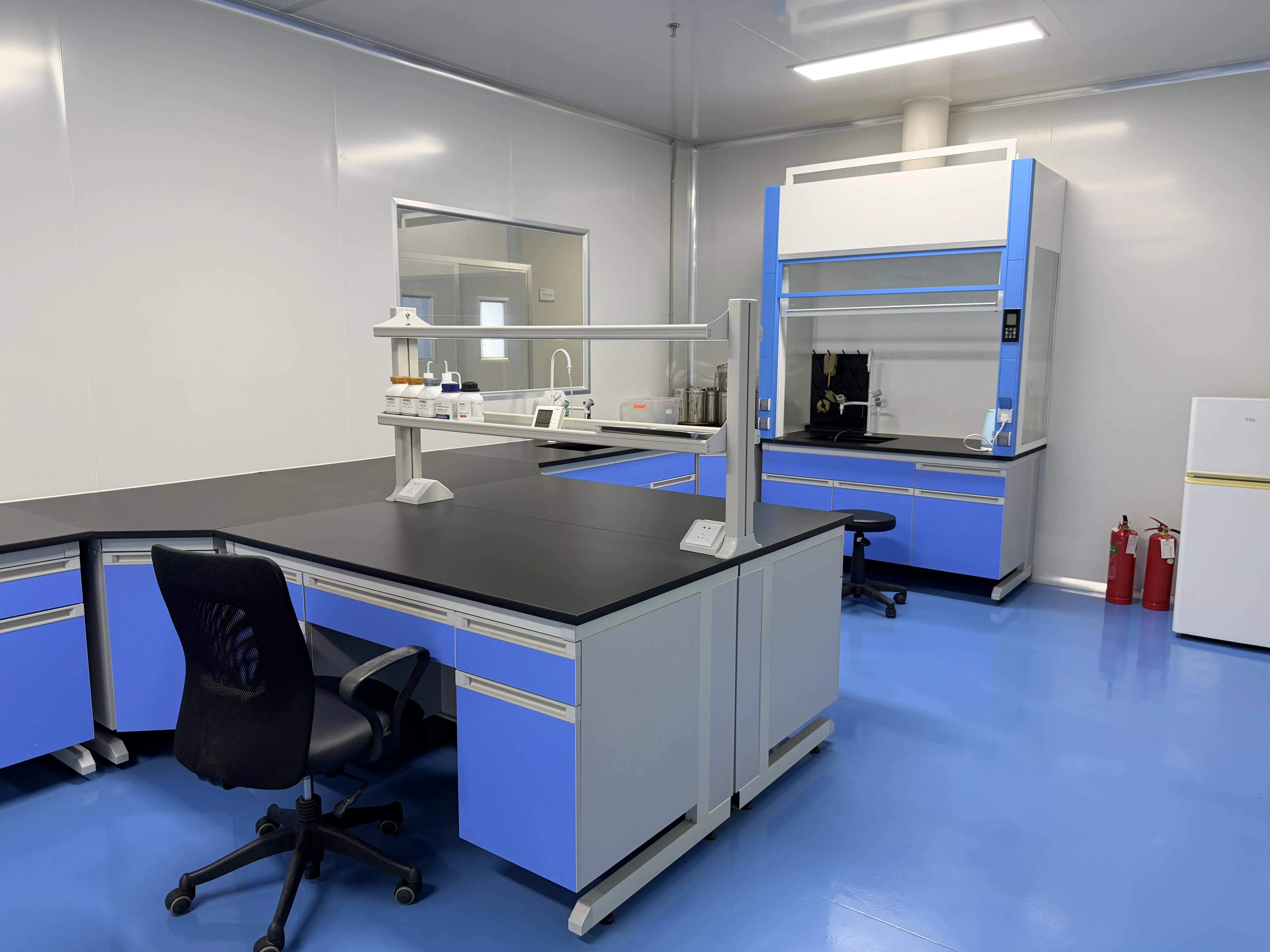

  • 冲击测试实验室
  • 盐雾实验室
  • 低温实验室
  • 振动实验室

应用场景

MS03-010 的典型应用

用于智慧楼宇自动化与通风控制的 CO₂ 暖通传感模块
01

智能暖通与楼宇自动化

CO₂ 监测可用于楼宇自动化和通风节能控制。将 CO₂ 检测接入楼宇监控系统后,控制器可根据人员活动引起的浓度变化调节新风量,在改善室内空气的同时减少不必要的通风能耗。

联系我们
用于家庭室内空气质量与智能家电的 CO₂ 传感器
02

室内空气质量与智能家居

在规定环境范围内,MS03-010 可用于家用空气质量监测仪、新风系统及通风控制设备。主机 PCB 和接线应按引脚定义及外形尺寸设计;扩散窗应接触流通空气,装配时避免挤压光学气室。

联系我们

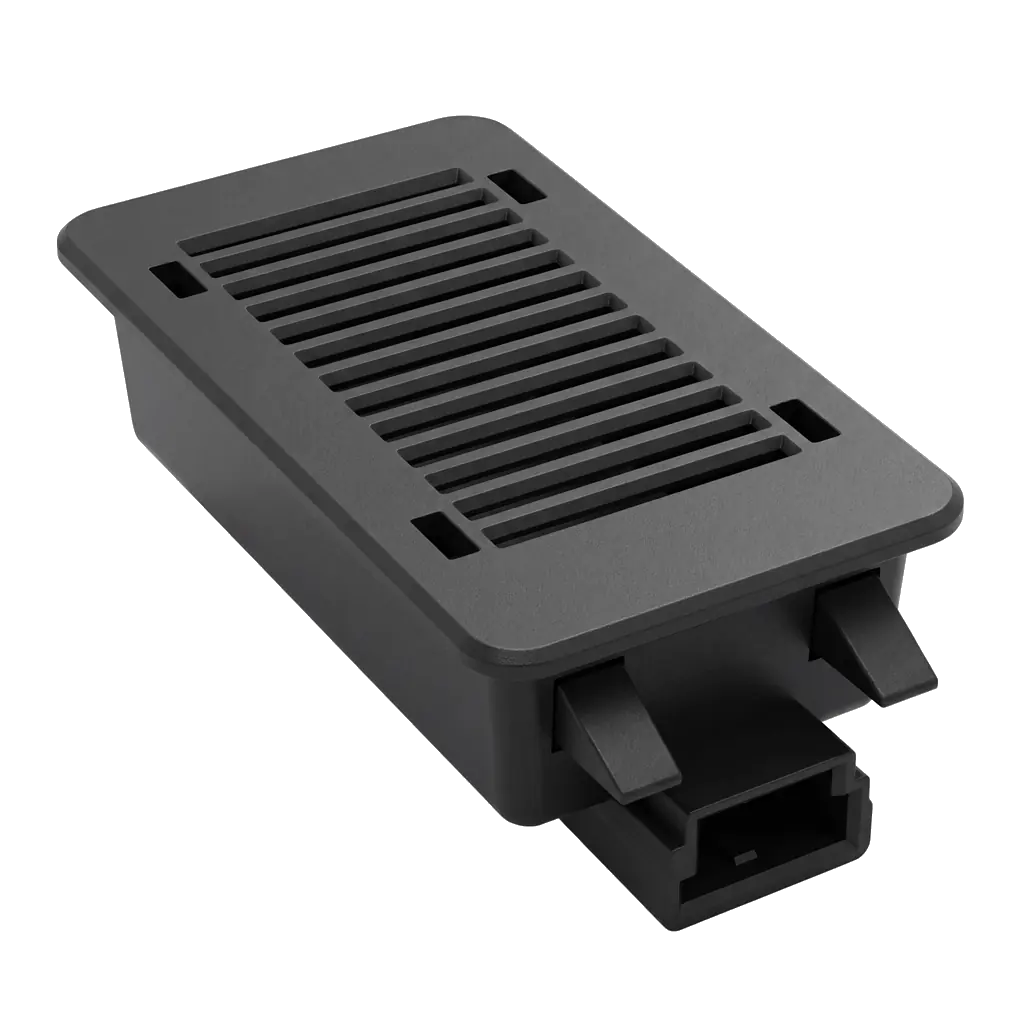

用于车内空气质量监测的车载 CO₂ 传感器
03

汽车与座舱空气质量

MS03-010 规格书列有车内环境监测用途。安装位置必须满足 0–50°C、0–95% RH 无凝露的要求。车辆振动、EMC 及其他资格要求应按项目另行验证;标准模块规格不代表已达到车规级或极端温度要求。

联系我们

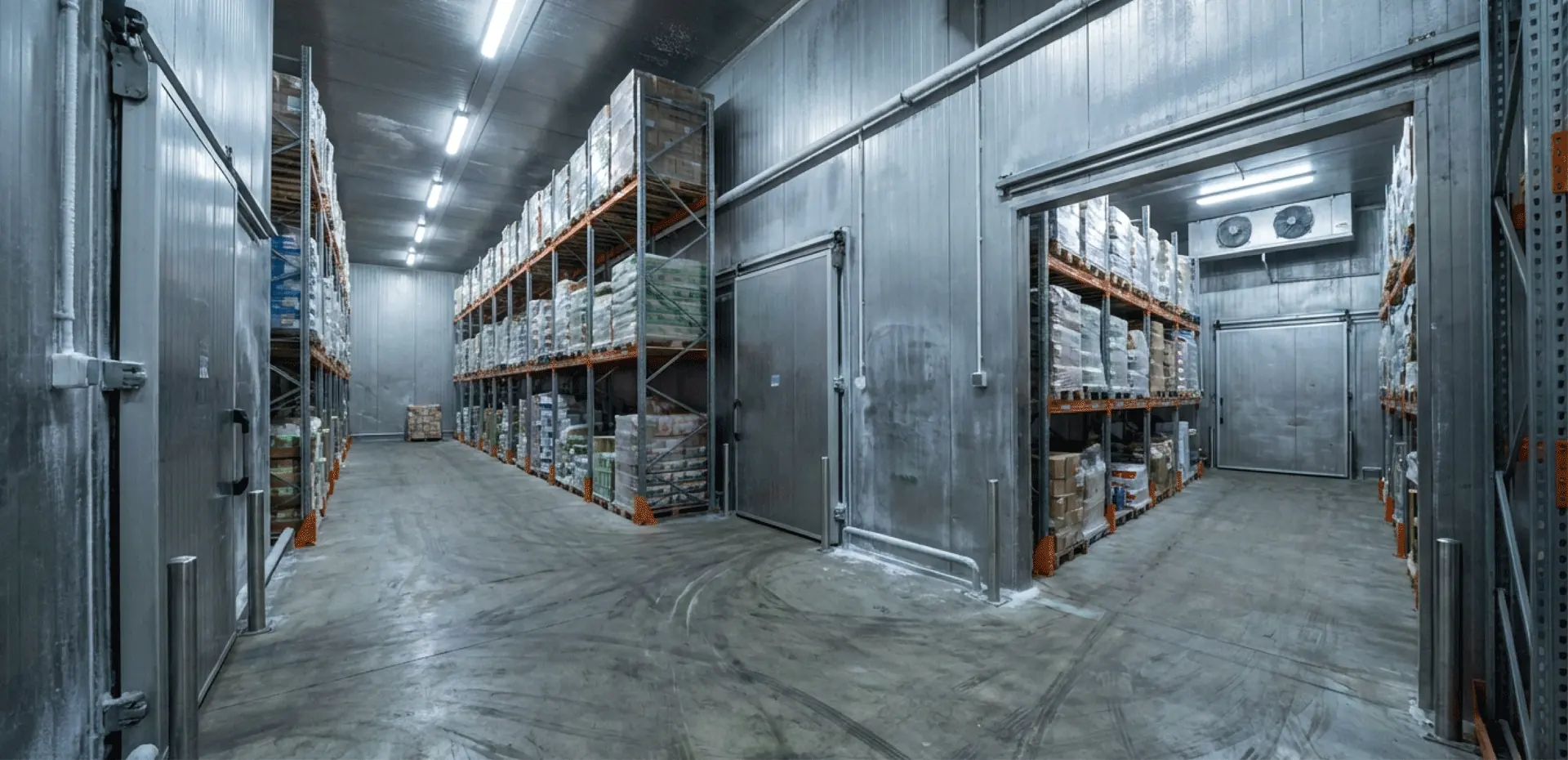

用于冷链及严苛重工业环境的工业 CO₂ 传感器
04

工业监测与温室应用评估

在满足温湿度及气体扩散要求的前提下,可评估用于工业监测及植物栽培环境。应防止凝露、污染物和辐射热影响模块。CO₂ 浓度可能大幅低于 400 ppm 时,应按规格书关闭 ABC。标准模块未标注防腐或防尘等级。

联系我们
使用 CO₂ 传感器模块数据控制座舱通风的车载显示屏

汽车 OEM 应用

CO₂ 模块在汽车 OEM 项目中的应用

MS03-010 可在 0–50°C 工作范围内提供 NDIR CO₂ 数据,用于评估座舱通风控制。紧凑结构便于集成到主机设备中,但需要结合安装位置、气流条件及实际应用完成验证。

车辆控制器可利用 CO₂ 浓度数据判断新风和内循环的调节时机。标准模块提供 UART 和 PWM 输出,兼容 Modbus,支持 RS485 扩展;其他车辆接口及资格要求需按 OEM 定制方案另行评估。

OEM/ODM 产品集成

CO₂ 模块如何接入 OEM/ODM 产品

MAXMAC CO₂ 模块可集成于暖通控制器、室内空气质量面板、新风设备、空气净化器及联网环境设备。紧凑型 NDIR 检测结构通过与主机匹配的接口输出 CO₂ 浓度,为房间级监测及按需通风提供数据。

标准 MS03-010 的设计应遵循引脚定义和 UART/PWM 输出要求;报警阈值、ABC 及 PWM 设置可通过协议配置。需要 I²C、CAN、LIN、模拟输出、其他连接器或多参数检测时,应另行开展工程开发并确认对应规格。

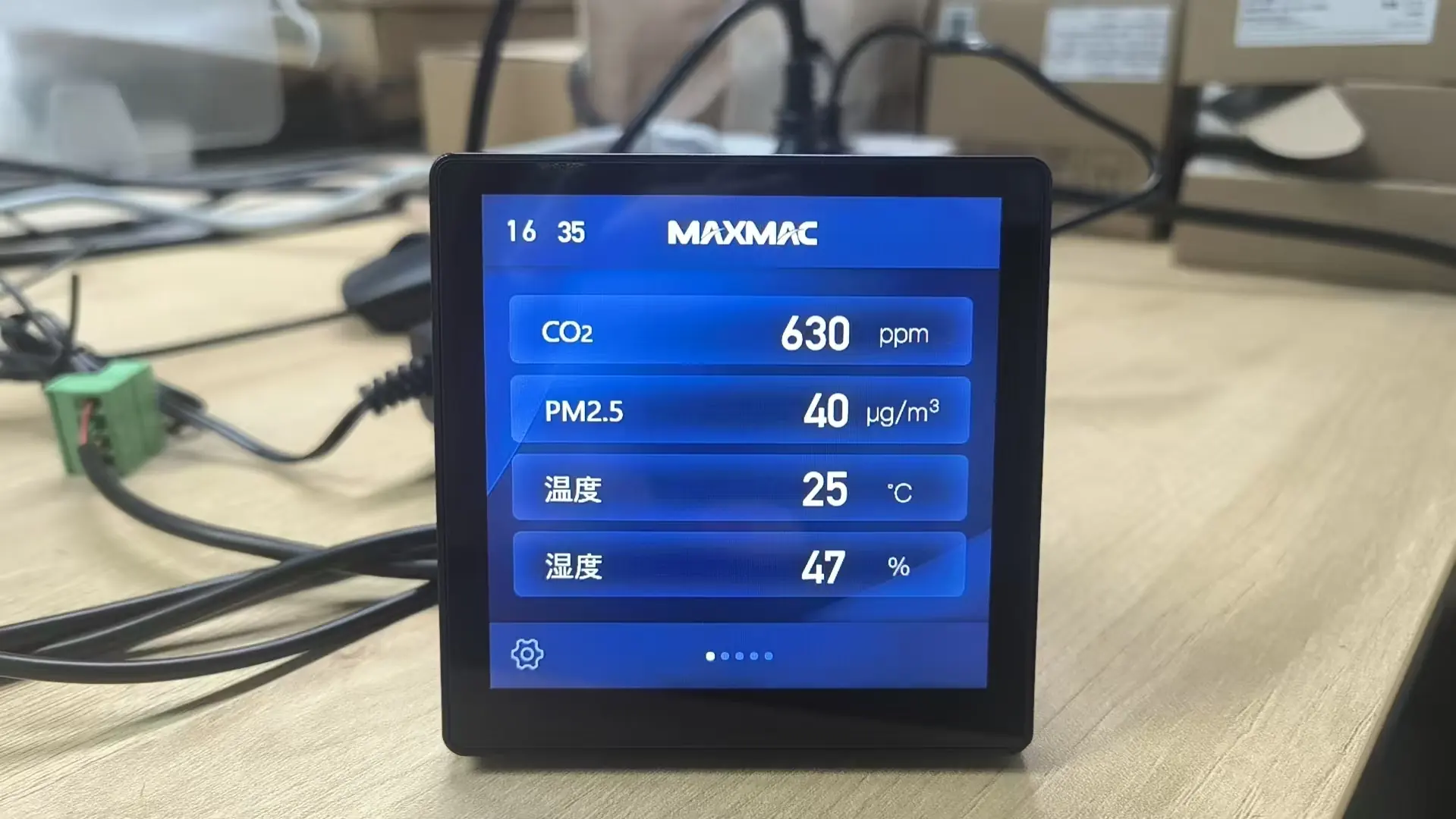

使用 CO₂ 传感器模块数据管理暖通及室内通风的 MAXMAC 控制器
常见问题

CO₂ 传感器模块常见问题

批量采购 CO₂ 传感器时,哪些因素影响价格?

价格主要取决于采购数量、定制通信接口和具体技术要求,例如集成改动或附加验证范围。请提供预计年用量及项目需求,联系销售团队获取报价。

MS03-010 如何接入主控制器?

模块集成 NDIR 光学气室、红外光源、热电堆信号调理、MCU 和稳压电路。主机可通过 UART 读取 CO₂ 浓度,也可使用 PWM 输出。引脚定义、逻辑电平及通信指令请查阅详细规格书。

MS03-010 是否需要手动校准?

模块出厂前均进行精度验证。在使用条件合适且 ABC 开启时,正常应用基本免维护。不过,运输、搬运和安装可能引起精度偏移,必要时仍需校准。

ABC 默认开启,周期为 7 天,目标值为 400 ppm。评价精度前应至少运行一个完整周期;环境浓度可能大幅低于 400 ppm 时应关闭 ABC。模块还支持 400 ppm 背景校准、纯氮零点校准和定点校准,具体操作以规格书为准。

MS03-010 的量程、精度和响应时间是多少?

规定量程为 0–50,000 ppm,分辨率为 1 ppm,测量间隔为 4 秒。精度为 ±(50 ppm + 读数的 3%),需结合规格书中的标准气体验证及搬运说明。预热时间为 15 秒;在浓度由 500 ppm 升至 5,000 ppm 的条件下,T90 响应时间小于 60 秒。

PWM 默认满量程为 50,000 ppm,可通过协议设置。修改 PWM 满量程只是调整输出信号与浓度的对应关系,并不改变已验证的测量范围或精度。

这款 NDIR CO₂ 传感器的工作温湿度范围是多少?

MS03-010 工作温度为 0–50°C,工作湿度为 0–95% RH,无凝露;存储温度为 −30–70°C。以上为当前标准模块的环境范围。

安装时应远离热源及阳光直射,保证扩散窗处空气流通。用于温室时,如果浓度可能大幅低于 400 ppm,应评估是否需要关闭 ABC。

集成时需要考虑哪些功耗和接口参数?

工作电压为 4.5–6.5 VDC,典型值为 5 V。平均电流典型值为 15 mA,最大值为 20 mA;峰值电流典型值为 200 mA,最大值为 250 mA,每次采样时峰值持续时间小于 30 ms。休眠功能默认关闭,可通过协议开启,规定休眠电流小于 100 µA。

模块提供兼容 Modbus 协议的 UART 通信,可通过硬件扩展为 RS485,并提供 PWM 输出,便于对接主机软硬件。

模块提供哪些报警和 PWM 输出功能?

Alarm 为开漏输出,需要外接上拉。默认在 CO₂ 浓度高于 1,000 ppm 时输出高电平,低于 800 ppm 时输出低电平,阈值可设置。PWM 周期为 1 ms,分辨率为 0.25 µs,默认满量程为 50,000 ppm。输出换算公式及协议设置请参照规格书。

电气连接和机械安装有哪些注意事项?

VCC 没有防反接保护。内部 DVCC_out 为 3.3 V 输出,最大带载 10 mA,且无内部保护;噪声或过大负载可能影响精度。接线时应遵循规定的逻辑电平和连接要求。

避免镀金气室受到压力,远离辐射热源,并保持扩散窗通风。
