产品特点

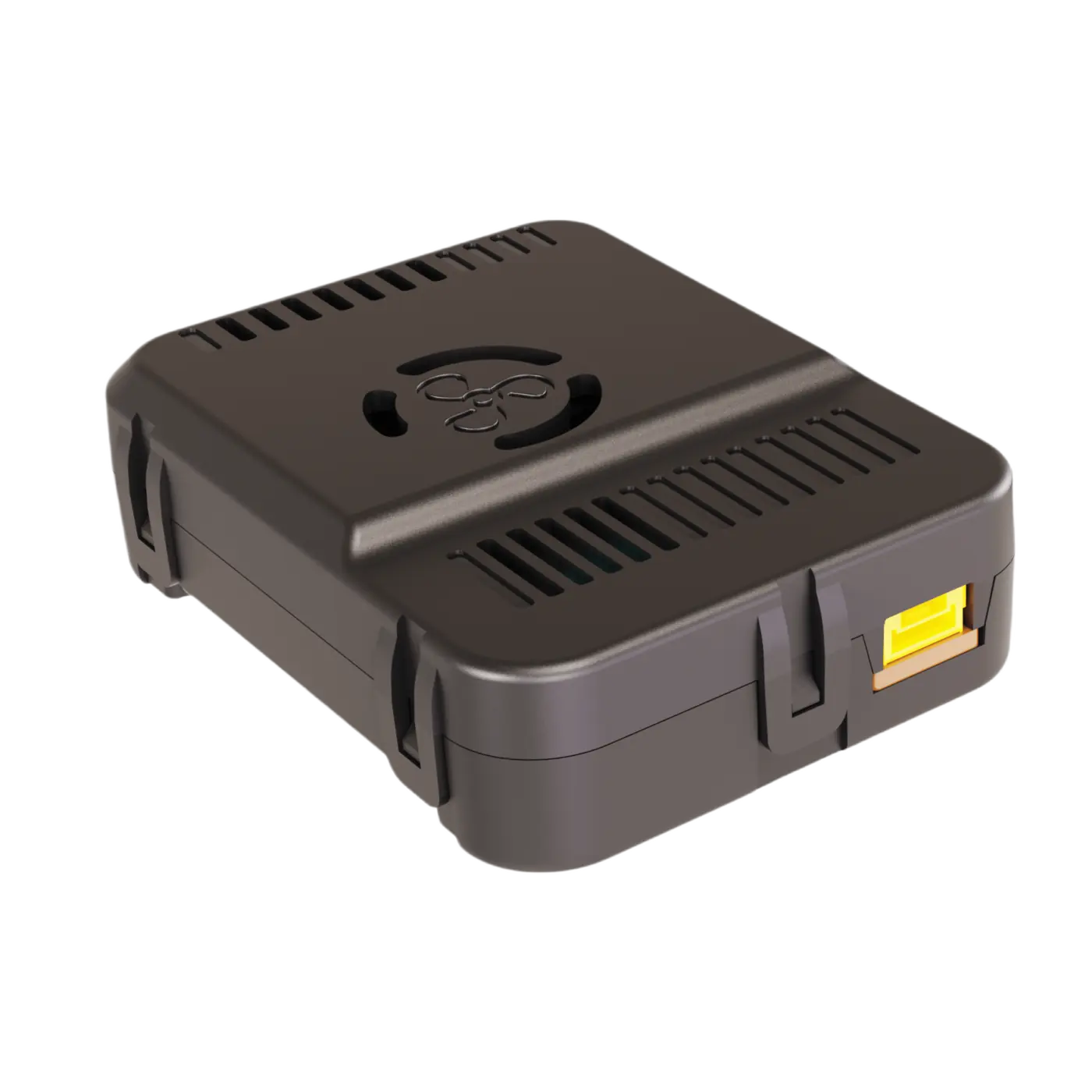

A54-22 三合一 空气质量传感器
- 集成三合一空气质量监测： A54-22 将 PM2.5、温度和湿度检测 集成在紧凑设备中，提供必要的环境数据，适用于 室内空气质量与通风控制系统.
- 宽范围测量： 激光散射 PM2.5 检测范围为 0–999 µg/m³ ，具有 1 µg/m³ 分辨率。温度检测范围为 −20°C 至 85°C ，相对湿度为 1% 至 99% RH.
- 灵活的通信接口： A54-22 支持 RS485 和 UART 通信接口，并支持 可扩展的 Modbus 协议。采用 12–24 VDC供电，为系统集成提供稳定的数据传输。
- 紧凑耐用的暖通设计： 尺寸仅 66.4 × 51.4 × 19 mm，采用 PC+ABS V0 阻燃外壳 ，平均功耗低至 ≤1 W。紧凑结构方便安装于空间受限的商业和工业空气质量设备。
技术参数
A54-22 三合一 空气质量传感器 技术参数
产品与电气参数
- 产品名称
- A54-22 三合一 空气质量传感器
- 型号
- A5422
- 功能
- PM2.5 + 温度 + 湿度
- 工作电压
- 12–24 VDC
- 工作电流
- 平均: 35 ± 5 mA @ 12 VDC； 峰值: <150 mA (10 ms)
- 待机功耗
- ≤1 W
- 功耗
- ≤3 W
PM2.5 检测
- 检测原理
- 激光散射技术
- 测量范围
- 0–999 µg/m³
- 分辨率
- 1 µg/m³
- PM2.5 精度
- ≤100 µg/m³: ±15 µg/m³； >100 µg/m³: ±15%
温度与湿度
- 温度 检测原理
- CMOSens®
- 温度 测量范围
- −20°C 至 85°C
- 温度 分辨率
- 0.1°C
- 温度 精度
- ±2°C
- 湿度 检测原理
- CMOSens®
- 湿度 测量范围
- 1–99% RH
- 湿度 分辨率
- 0.1% RH
- 湿度 精度
- ±5% RH
结构与通信
- 外形尺寸
- 66.4 × 51.4 × 19 mm
- 外壳材料
- PC+ABS，V0 阻燃
- 通信方式
- RS485 和 UART；可扩展 Modbus 协议
- 接口
- 4 针插座
- 物理连接器
- GH1.25-4P 锁扣连接器
- 工作环境
- −10°C 至 50°C, 0–95% RH, 无凝露
- 存储环境
- −20°C 至 65°C, 0–99% RH, 无凝露
备注： 连接时需自行准备匹配的 GH1.25-4P 锁扣端子线。
资料编号： MAXMAC-A5422-EN Rev.1
技术参数
A54-22 产品资料下载
名称
类型
格式
大小
下载
A54-22 三合一 空气质量传感器 产品资料产品资料PDF2.9 MB
_美图抠图12-12-2025-transparent.webp)
相关资源
查看全部
相关颗粒物传感器资源
PM2.5 传感器在汽车中的应用场景
了解 PM2.5 传感器如何支持车内外独立监测、自动内循环控制、净化器启动以及座舱滤芯寿命评估。
暖通应用中的空气质量监测方案
探索基于集成空气传感器数据的房间级空气质量监测、暖通联动、新风协同与闭环控制。

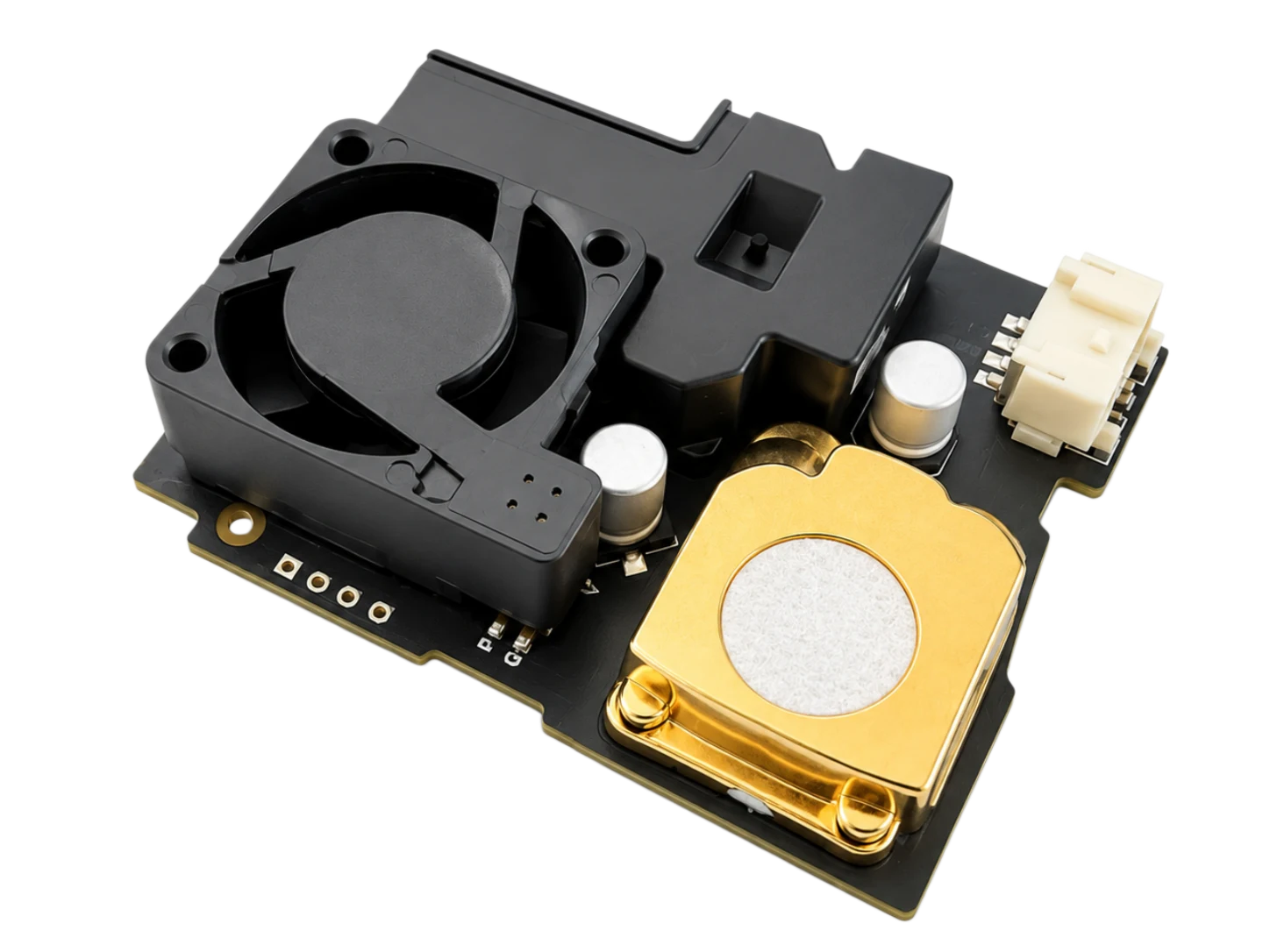

多合一空气质量模块系统设计
