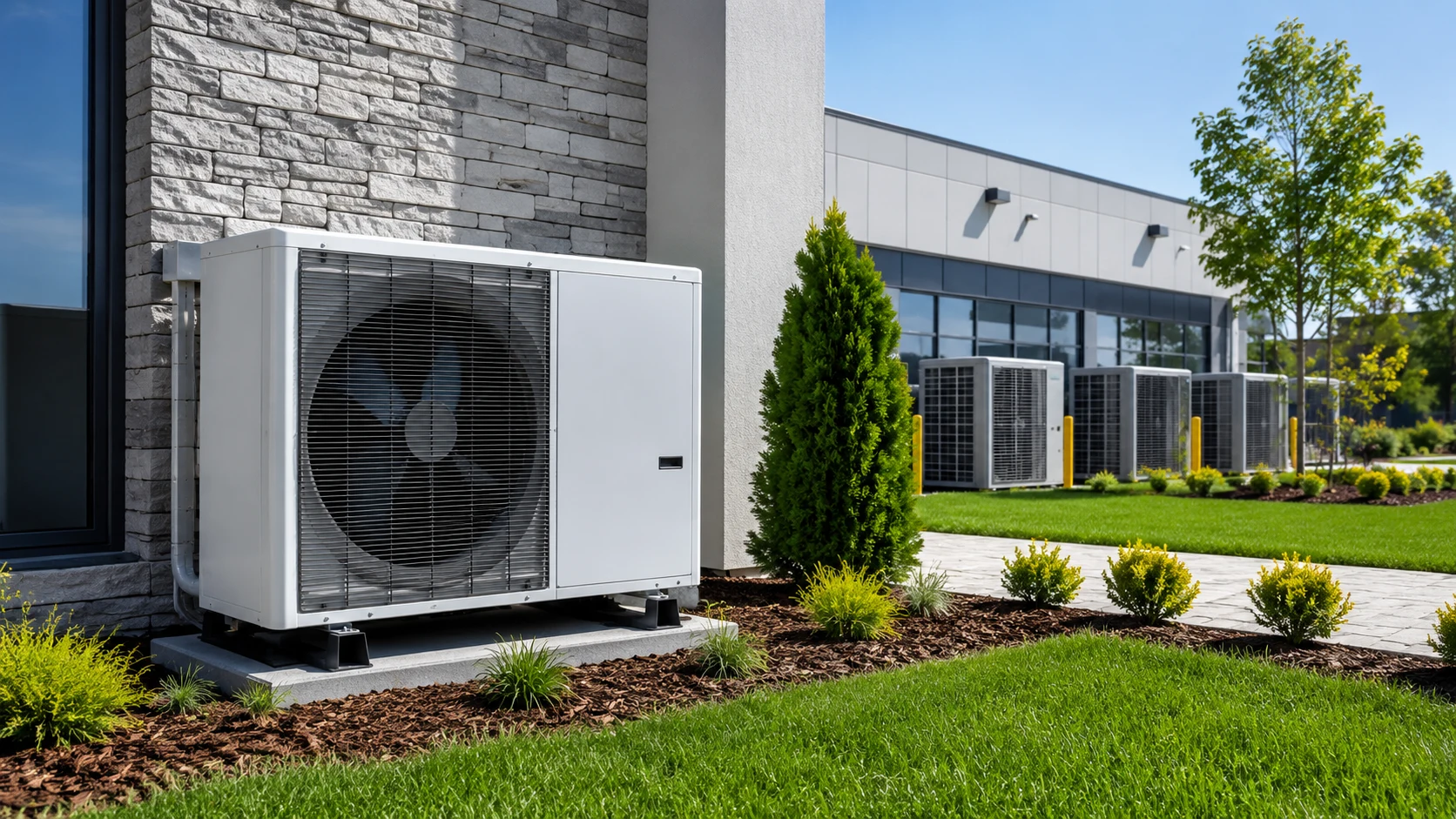

使用 MAXMAC R290 冷媒泄漏传感器的热泵系统

R290 冷媒泄漏检测

A3 R290 冷媒泄漏检测传感器

MAXMAC 为暖通制冷设备制造商、系统集成商及 OEM 客户提供 R290 冷媒泄漏检测传感器,支持按项目需求进行集成。公司生产与质量管理体系通过 ISO 9001 和 IATF 16949 认证,CNAS 认可实验室可提供测试支持。从样品评估到批量生产,我们为客户提供相应的技术支持。

产品概述

面向暖通制冷安全系统的 R290 冷媒检测传感器

R290 为 A3 类可燃制冷剂。管路、接头、阀门或换热器泄漏时,丙烷气体可能积聚在设备内部低洼位置,产生潜在安全风险。

MAXMAC R290 冷媒泄漏传感器可作为冷媒检测系统(RDS)的核心检测部件,持续监测暖通制冷设备内的 R290 浓度,并向主控板输出实时测量数据和报警信号,供设备控制系统采取相应措施。

传感器采用非分散红外(NDIR)技术识别 R290,在严苛环境下支持稳定、连续的浓度监测。产品面向设备级安全集成开发,可帮助制造商参考 IEC / UL 60335-2-40,为家用和商用暖通制冷设备设计 A3 冷媒检测方案。

  1. 针对暖通制冷设备内部可能出现的高温、高湿及易凝露条件设计。
  2. 可选集成继电器输出,以匹配设备控制策略。
  3. 设计参考 IEC / UL 60335-2-40 标准。

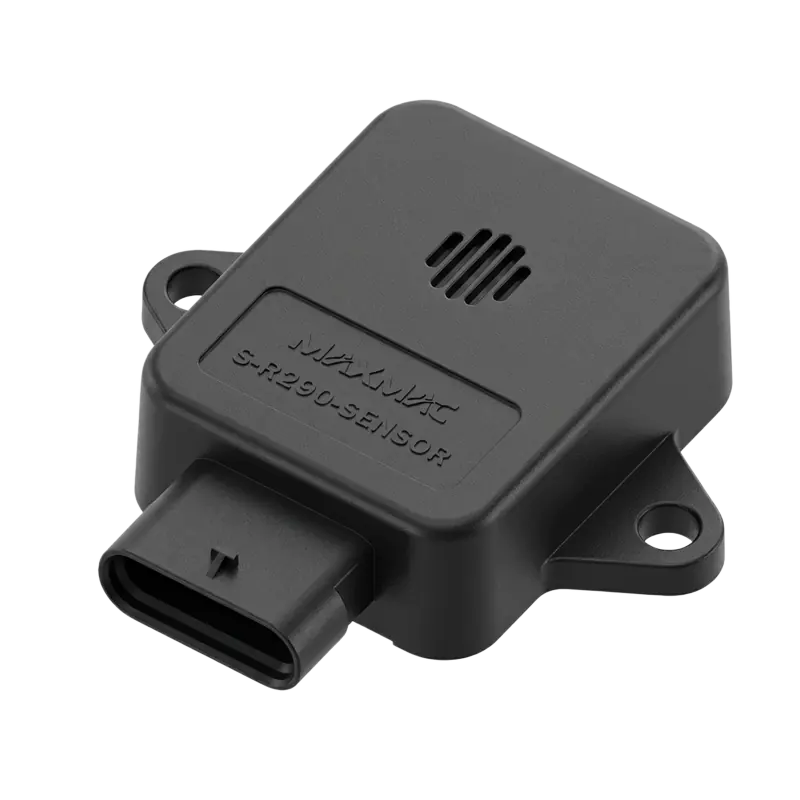

面向暖通制冷安全系统的 MAXMAC R290 冷媒泄漏传感器
下载产品资料

技术参数

R290 冷媒传感器 技术参数

检测性能

产品名称A3 R290 冷媒泄漏检测传感器 - R2
检测气体R290
工作原理非分散红外(NDIR)
测量范围0-100% LFL
分辨率0.1% LFL
测量间隔4 s
精度 ±2.5% LFL @ 0%-25% LFL ±5% LFL @ 25%-70% LFL ±10% LFL @ 70%-100% LFL
预热时间≤ 10 s
响应时间≤ 20 s (τ25%)
使用寿命≥ 15 年

工作条件

工作温度-40°C 至 90°C
工作湿度5%-95% RH, 无凝露
存储温度-40°C 至 95°C

电气与结构

工作电压5.0 VDC / 可定制
工作电流平均 16 mA, 峰值 300 mA (脉宽 <10 ms / 测量周期)
外形尺寸72 mm × 71 mm × 19 mm
重量约 25 g
接口RS485 / 可定制 LIN 2.1 / CAN
NDIR R290 冷媒气体传感器工作原理

检测原理

R290 冷媒传感器的工作原理

MAXMAC R290 冷媒气体传感器采用 非分散红外(NDIR)检测技术。R290 为制冷剂级丙烷,属于吸收特定波长红外能量的碳氢制冷剂。气体进入测量腔后,随着 R290 浓度升高,红外光强降低。光学探测器测量剩余光信号,系统分析目标波长的吸收变化,计算 R290 浓度并识别冷媒泄漏。

相比依赖化学反应或消耗型敏感材料的检测方式,NDIR 更适合需要稳定、长期监测的应用。

标定与验证

出厂标定与可靠性测试

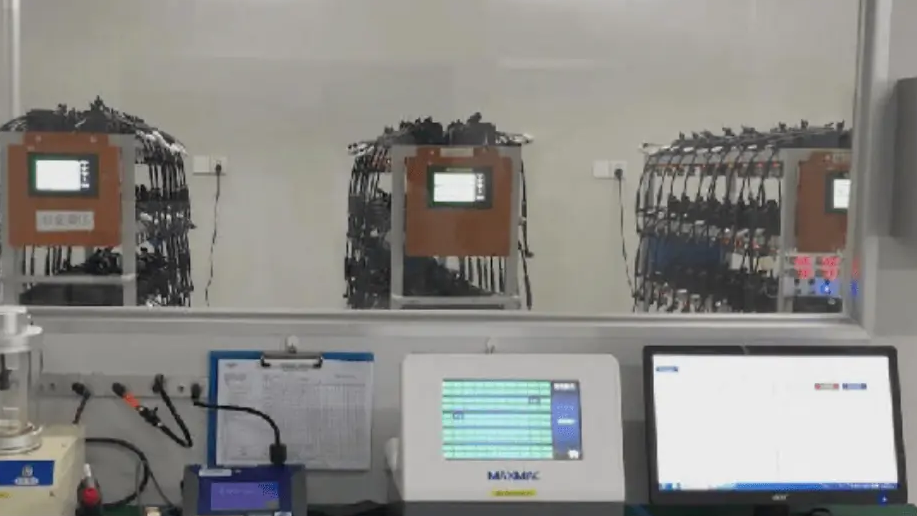

MAXMAC 过程标定与最终出厂标定设备
01

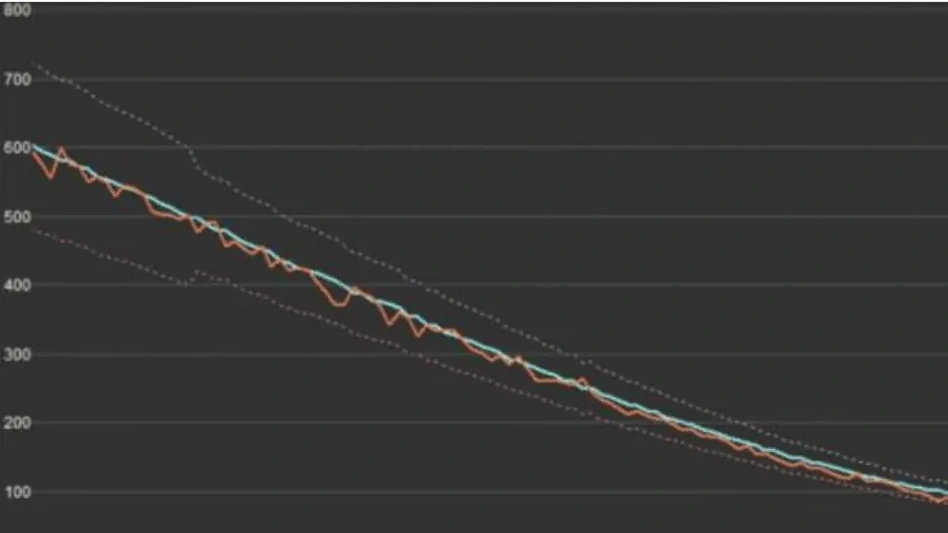

两阶段标定

我们采用两阶段标定流程:先在生产阶段完成传感器标定,建立基准曲线,再在整机装配后进行系统级标定。通过两次标定,检查并修正装配带来的偏差,提升出厂产品的测量一致性和线性表现。

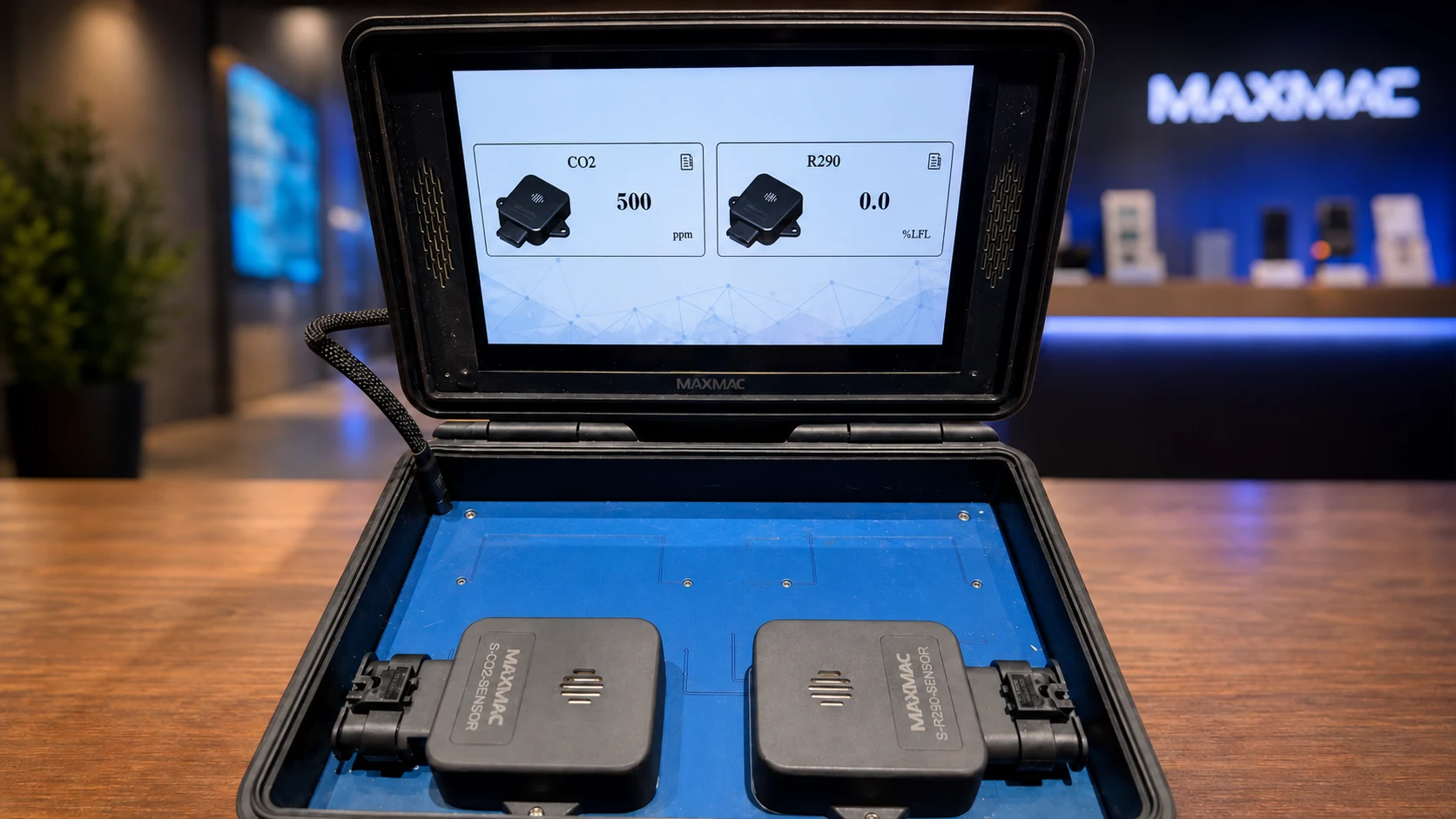

连接便携评估系统的 MAXMAC R290 传感器样品

样品申请

申请 R290 传感器样品

使用传感器样品开展测试,评估 R290 冷媒泄漏检测方案。

申请样品及评估报告,了解传感器在暖通制冷设备中的检测表现、可靠性和接口适配情况。

联系我们

制造能力

面向 OEM 客户的传感器生产能力

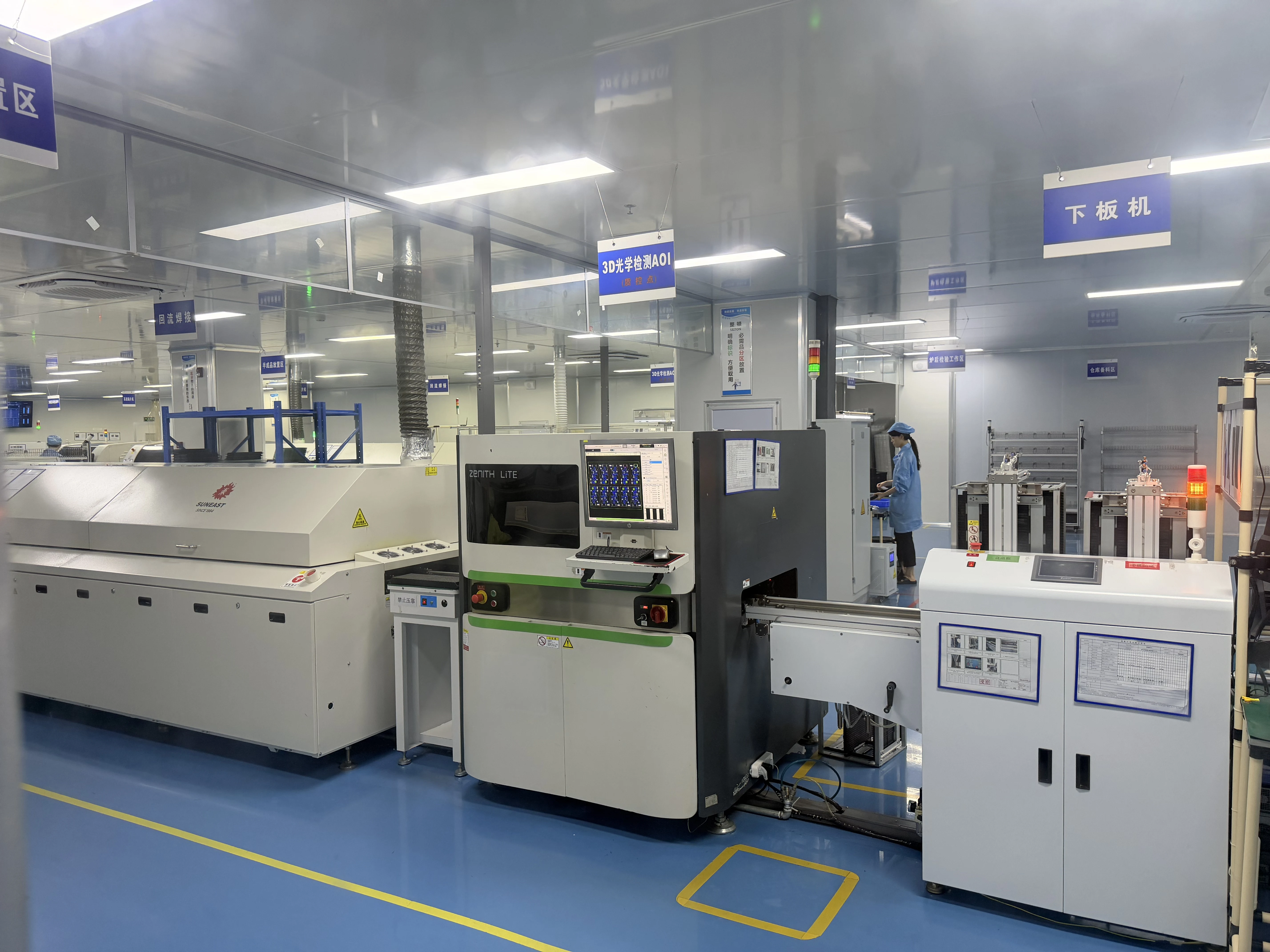

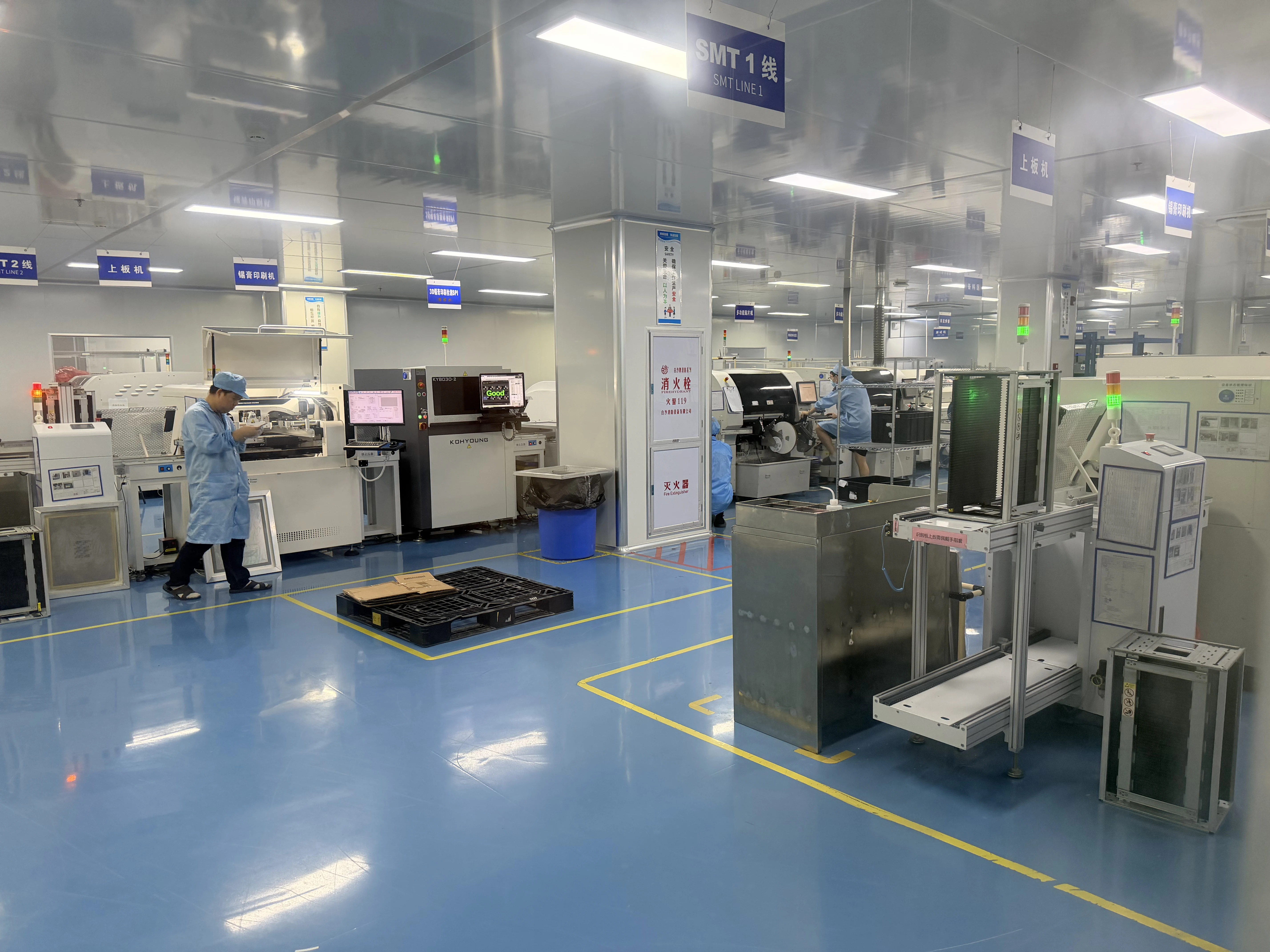

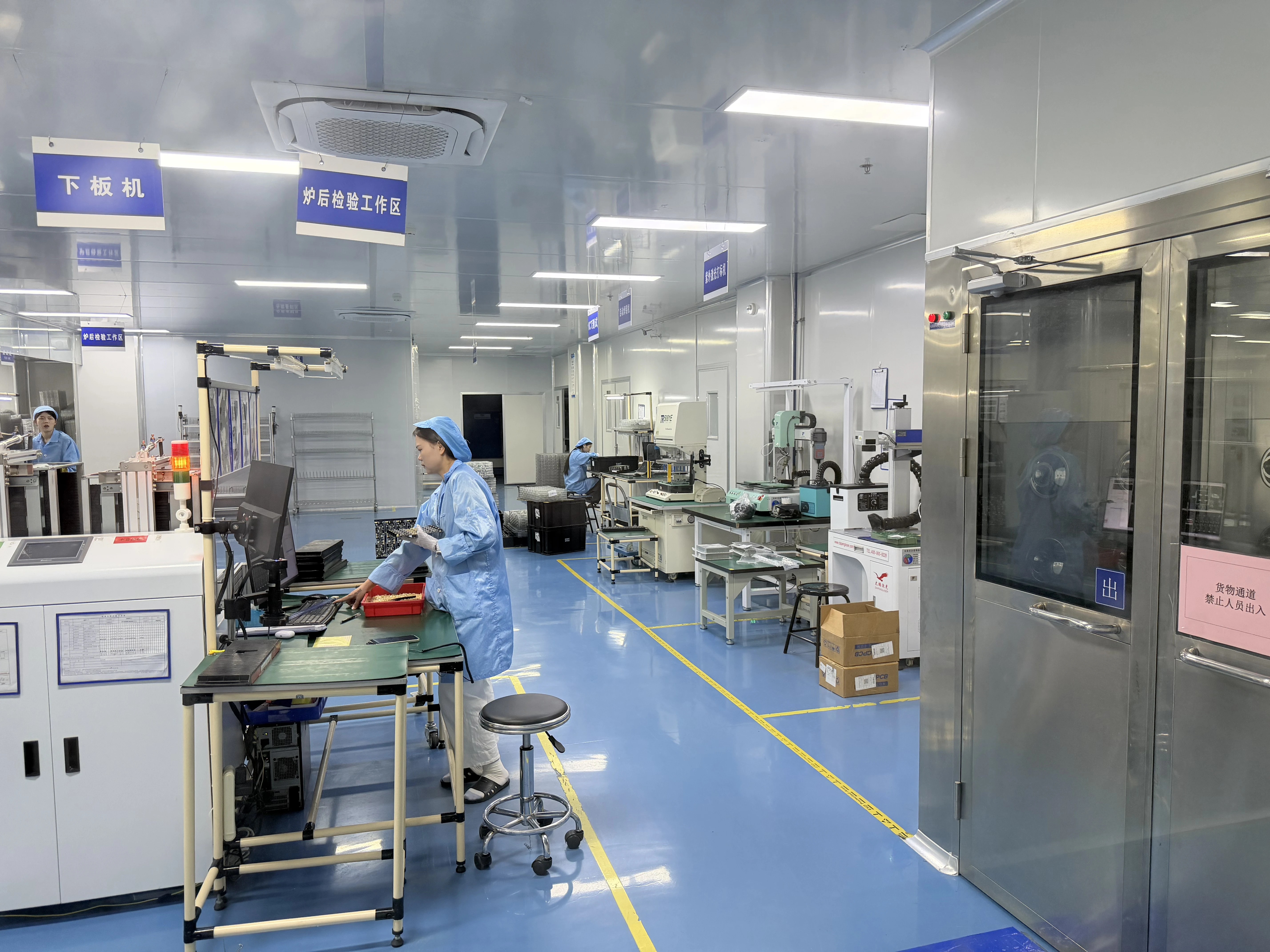

自有 SMT 产线,兼顾品质与交付

MAXMAC 拥有自有 SMT 产线和 PCB 组装、检测能力。元件贴装、回流焊、AOI 检测、固件烧录和功能测试等关键工序均在厂内完成,便于推进打样、试产和产品迭代。作为智能传感器制造商,我们可根据 OEM/ODM 项目需求,调整空气质量传感器模块的检测功能、接口、PCB 尺寸、连接器和固件逻辑。

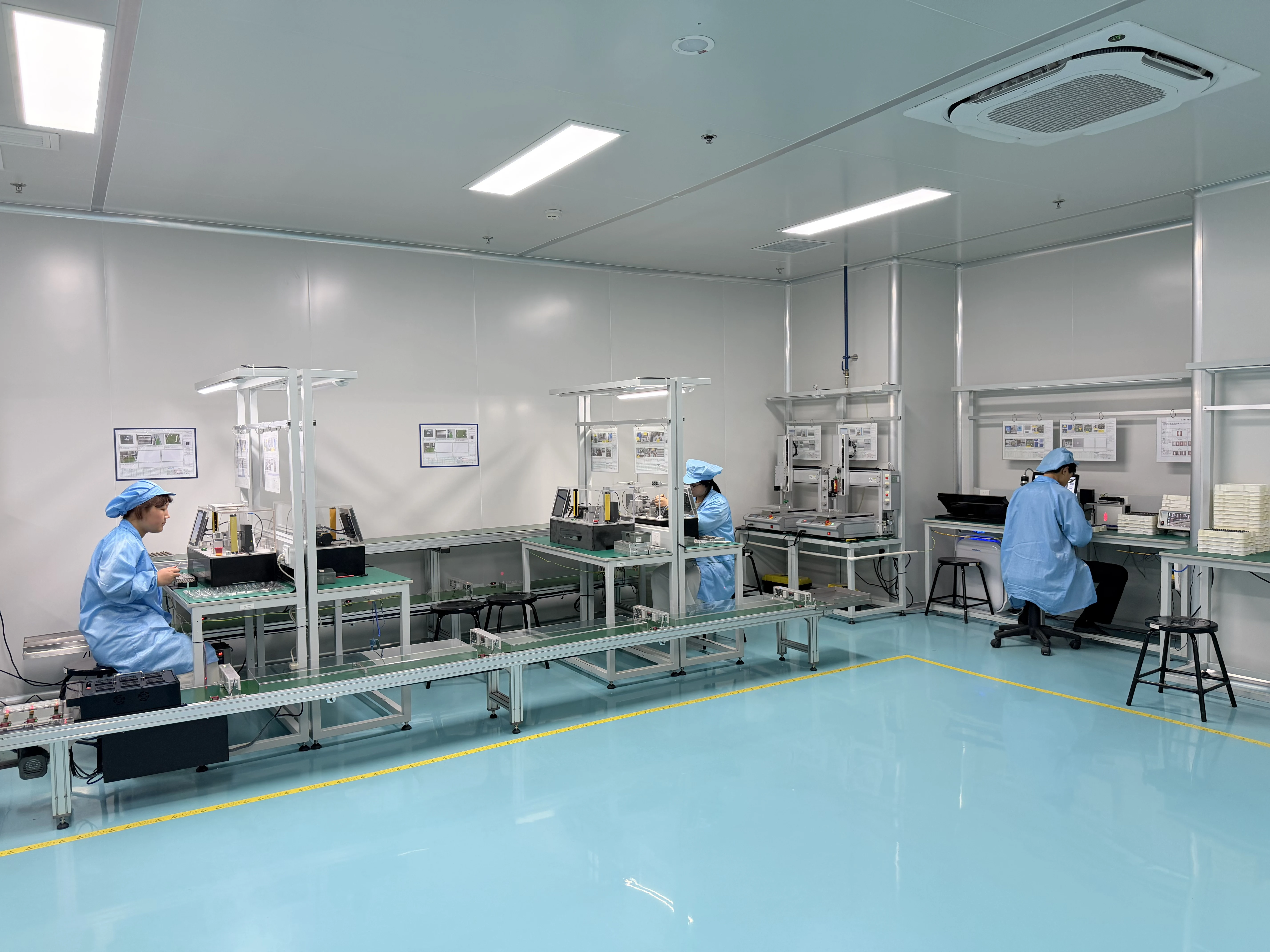

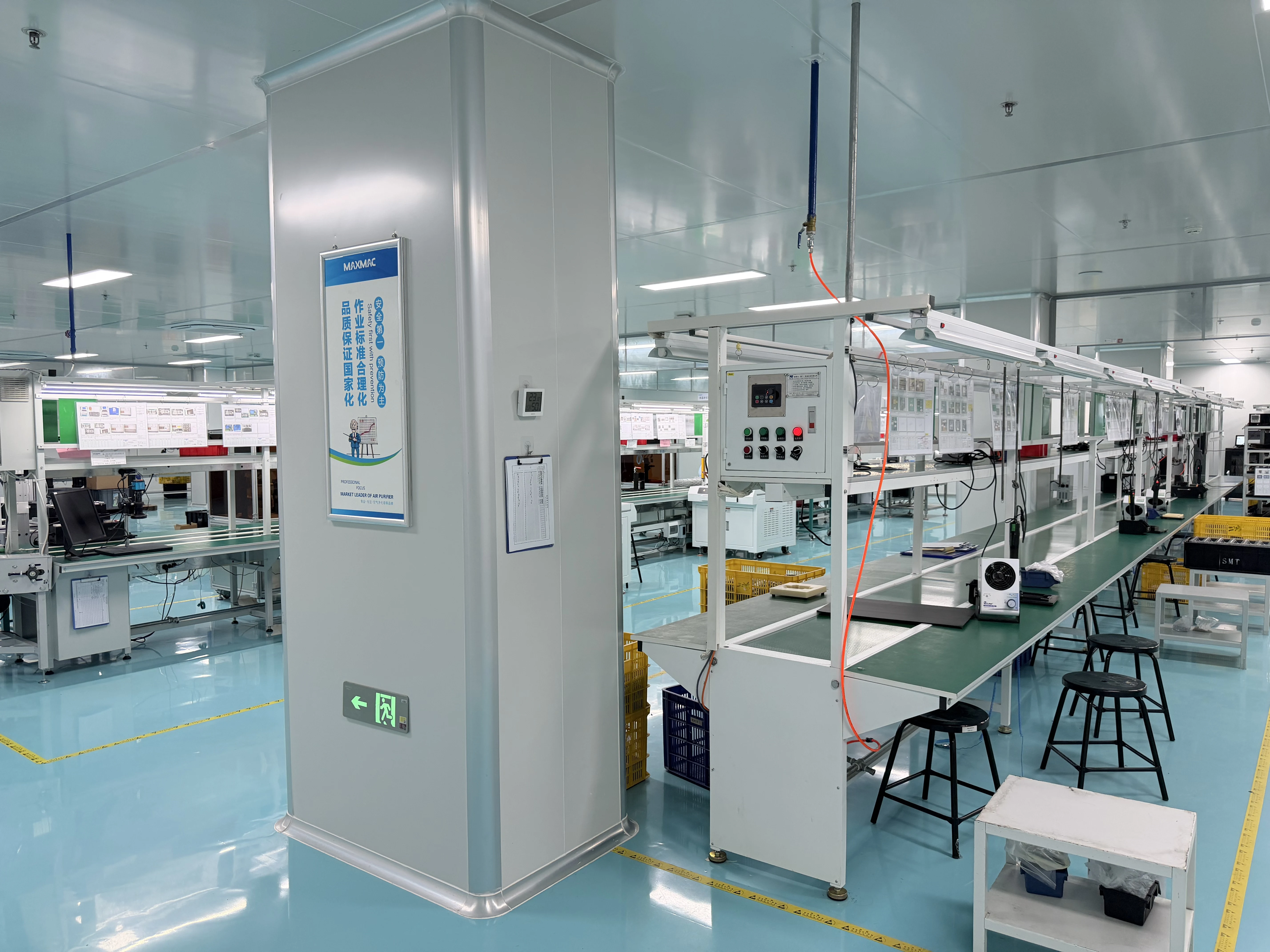

灵活排产与 MES 全流程追溯

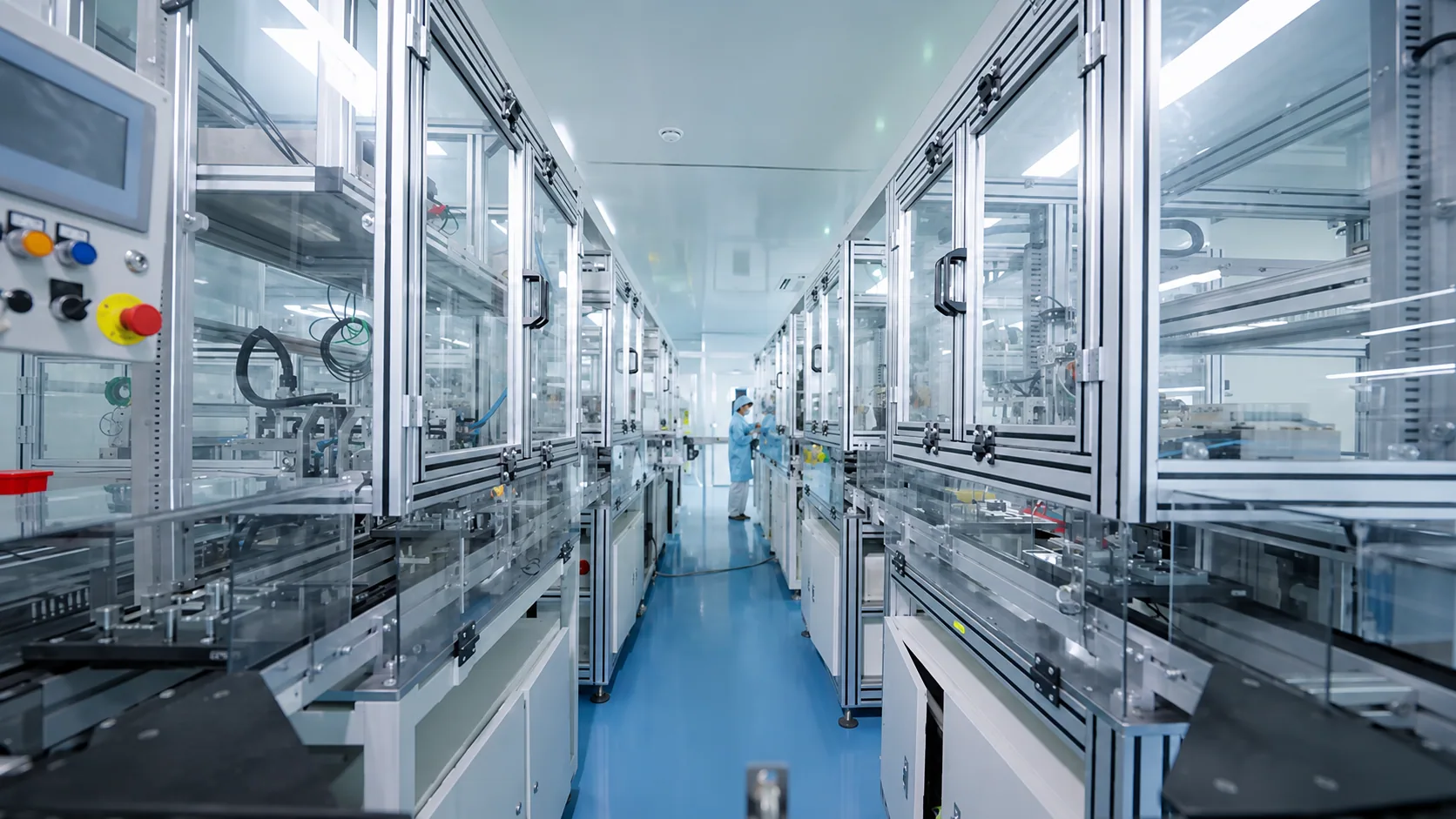

MAXMAC 结合自动化生产与人工装配,根据产品结构、订单数量和项目要求安排生产。自动化产线用于保障批量生产的一致性和效率,人工工位则承担复杂装配、试产及空气质量传感器模块的定制装配。

各生产环节接入 MES 系统,可追溯物料批次、PCB 组装、传感器标定、固件烧录和成品检验记录。作为智能传感器制造商,我们通过完整的生产记录支持质量追溯和批量交付。

测试与验证

CNAS 认可实验室

MAXMAC 的 CNAS 认可实验室与研发、生产团队协同开展产品验证,帮助缩短从设计到量产的验证周期。在开发阶段识别设计薄弱点和潜在失效风险,可尽早改进设计,减少问题进入量产或交付环节。

实验室可开展机械、电气、环境、气体及微生物等测试,验证产品在不同工况下的表现。测试数据为产品改进、可靠性评估和质量控制提供依据,支持 OEM/ODM 项目的开发与交付。

CNAS 认可标志

专业实验设施

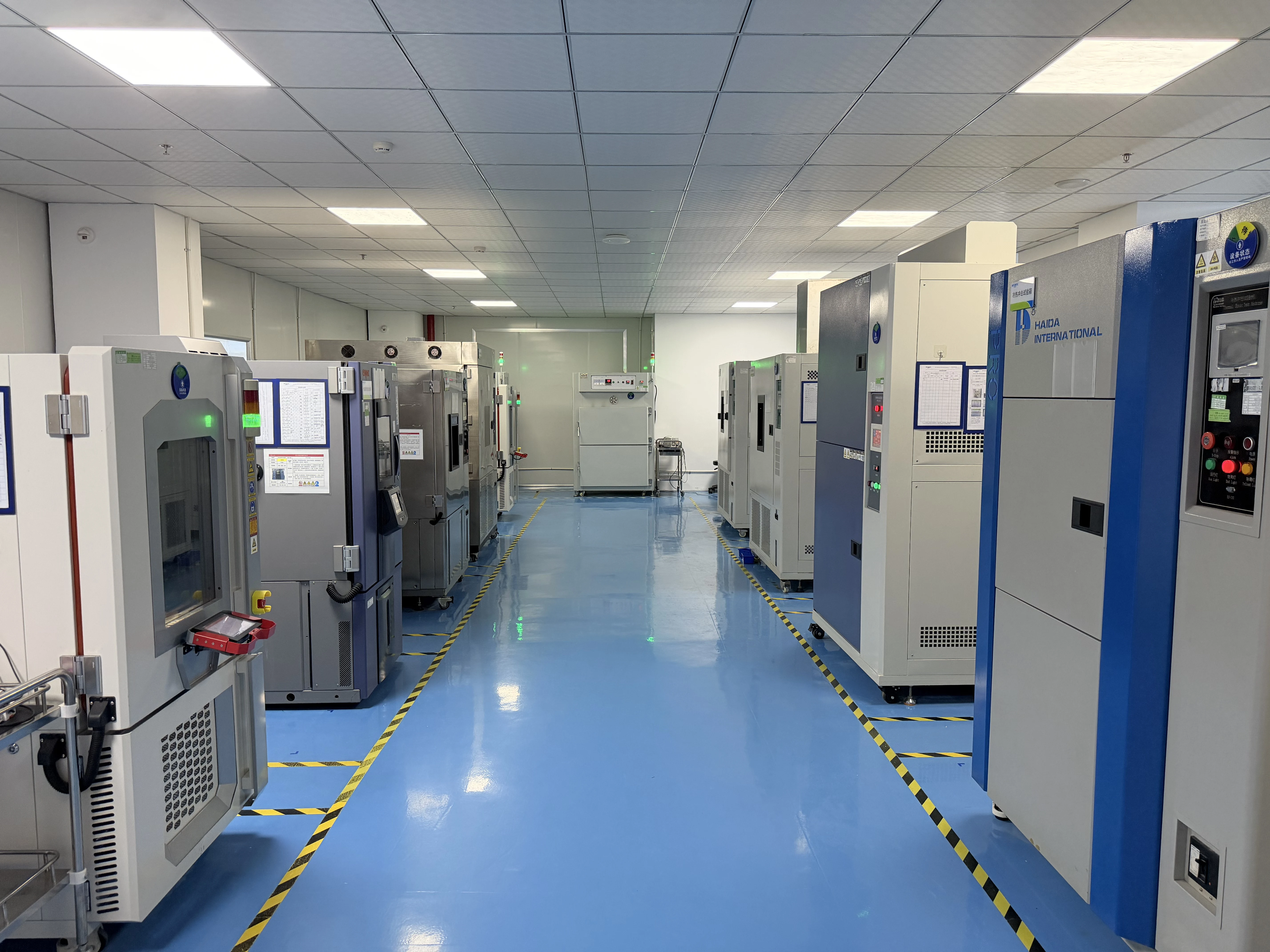

  • 机械可靠性实验室

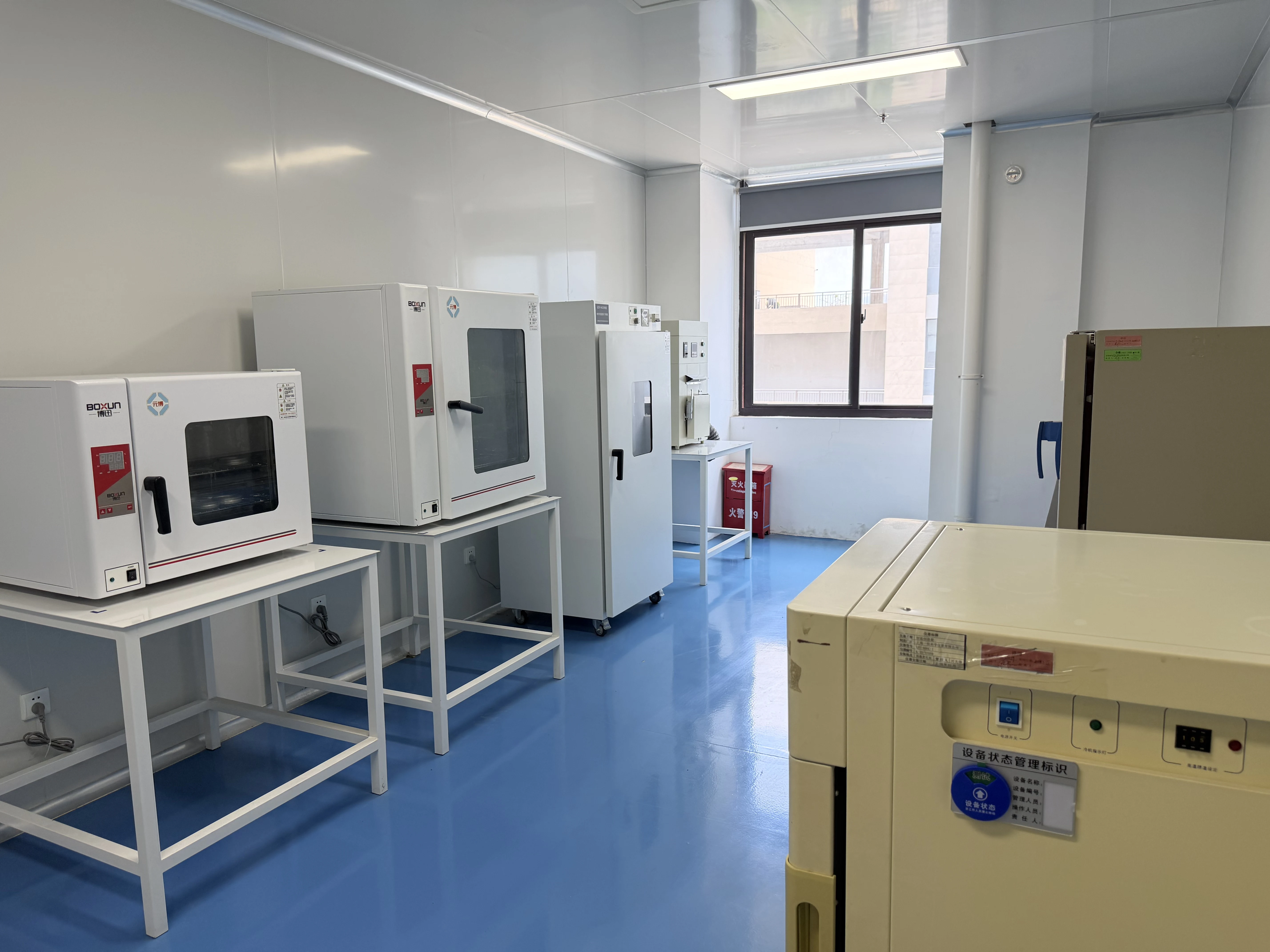

  • 电气性能实验室

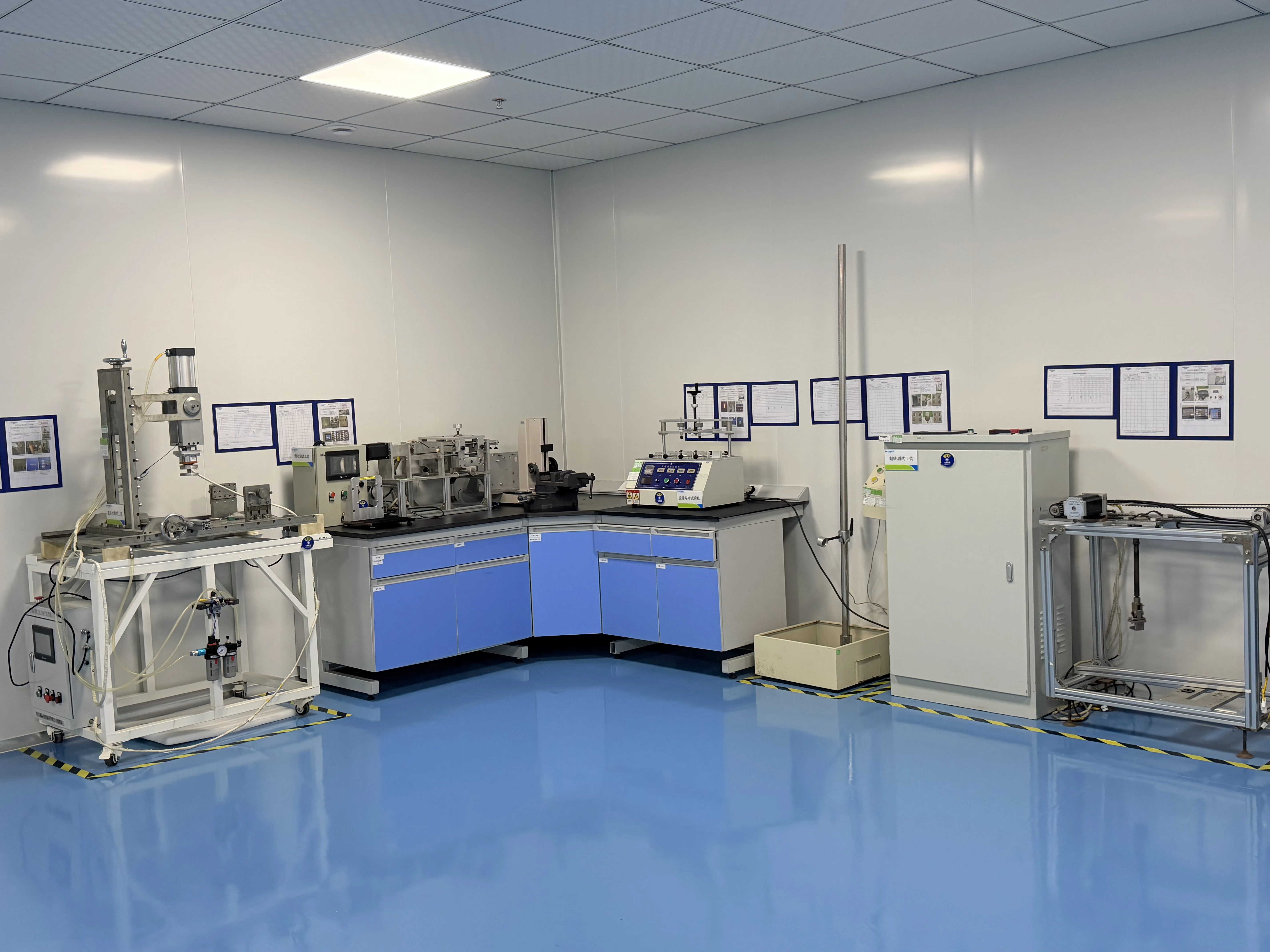

  • 细菌培养实验室

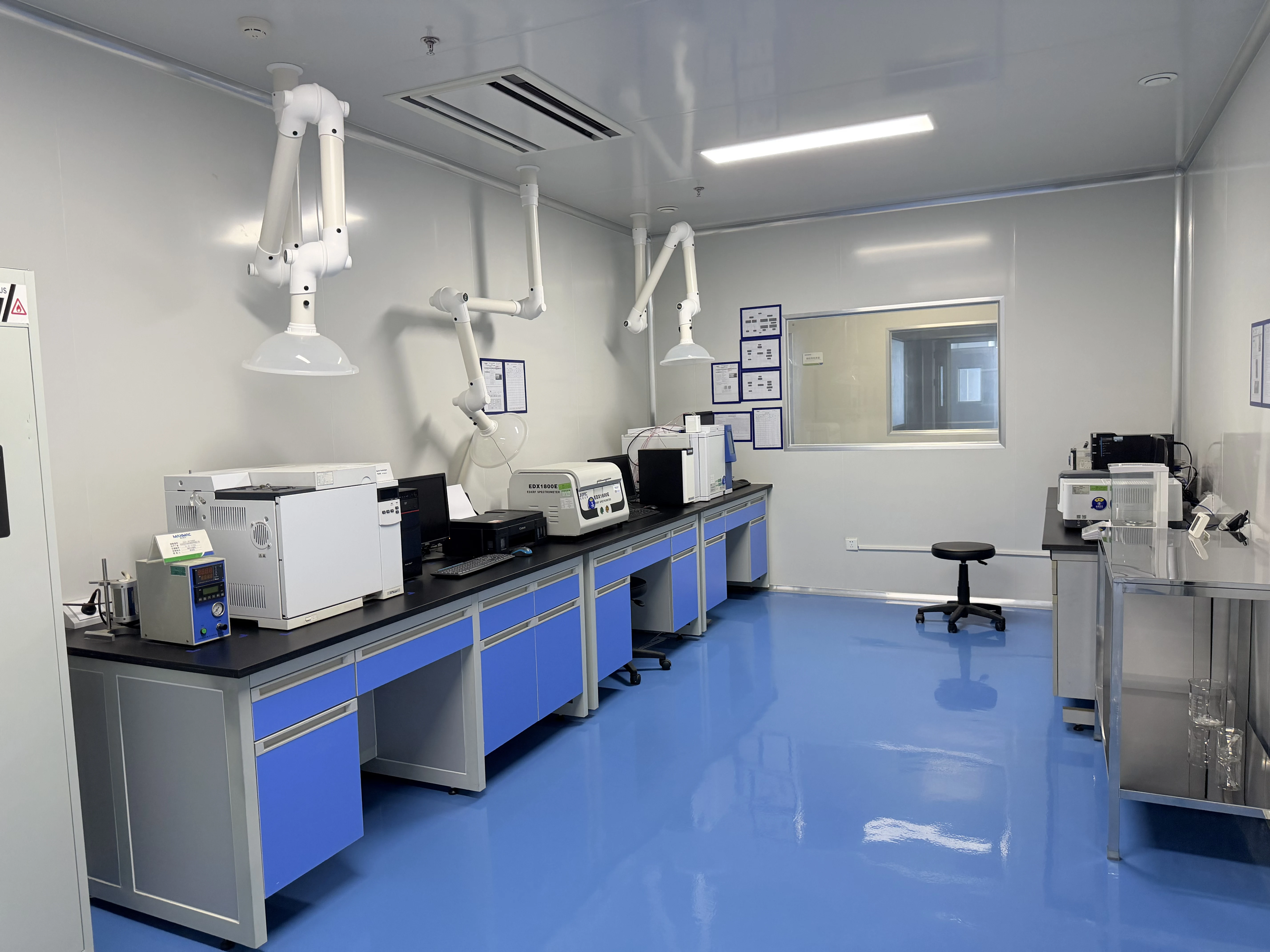

  • 微生物测试实验室

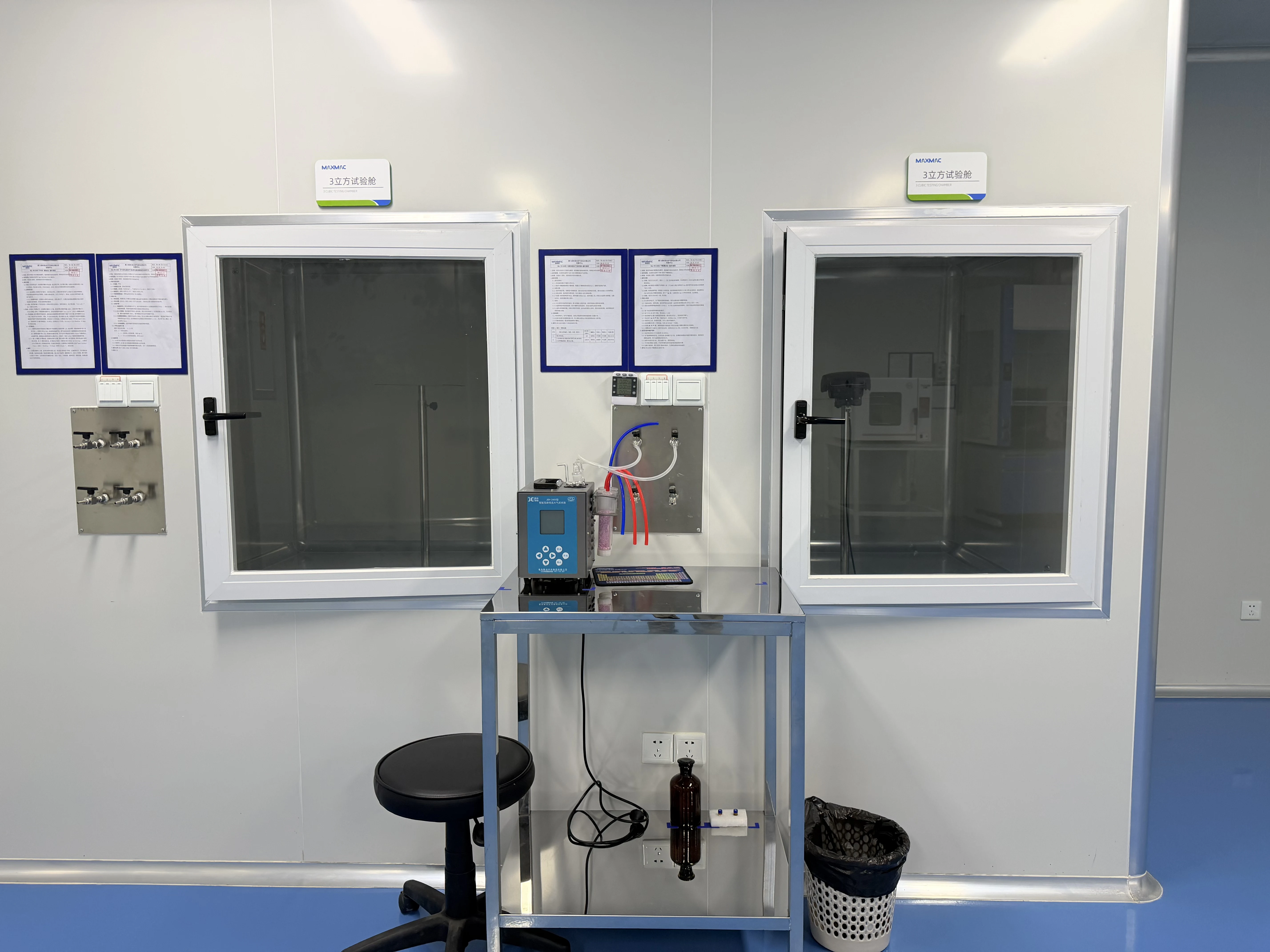

  • 气体测试实验室

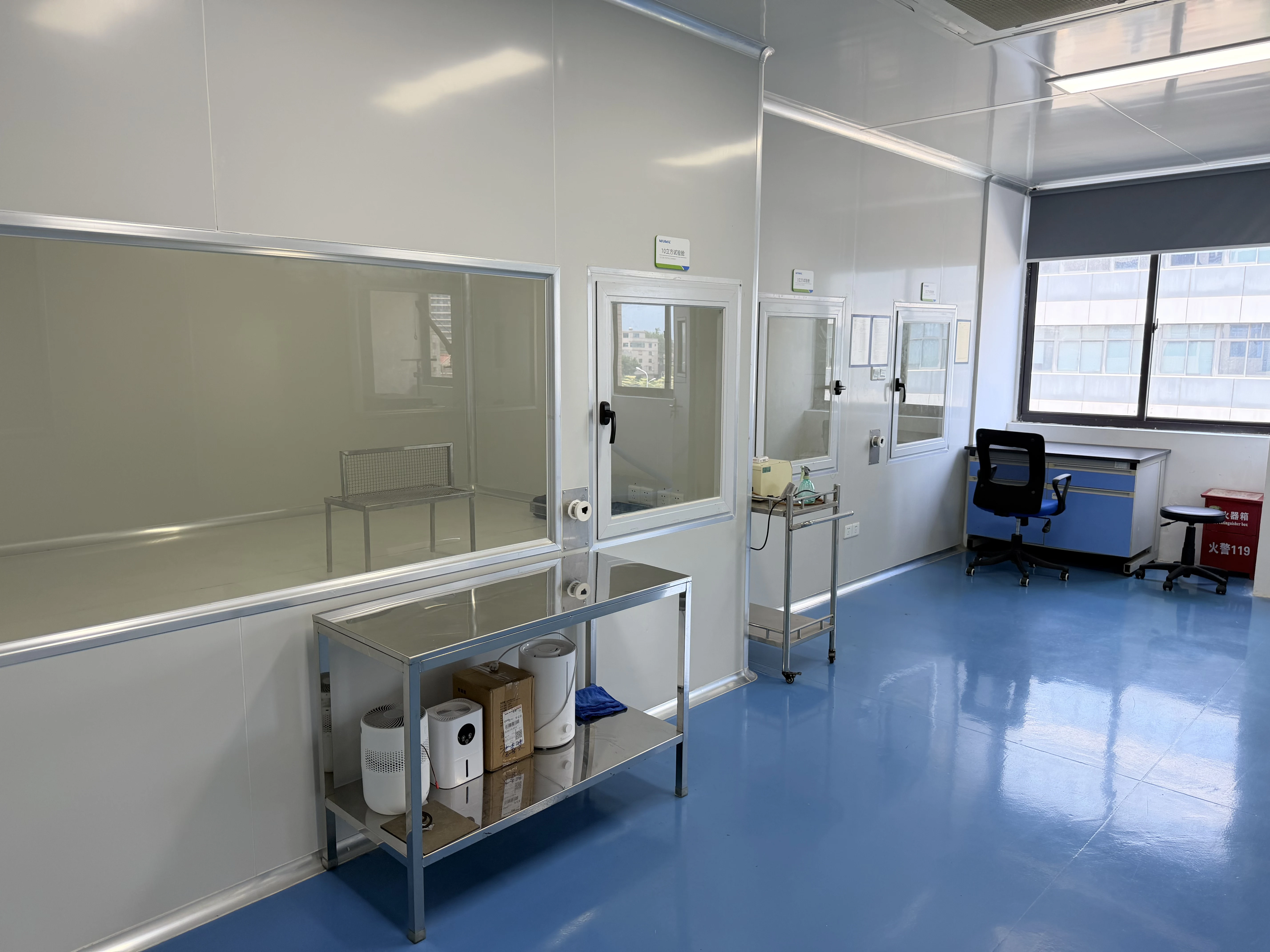

  • 微生物检验实验室

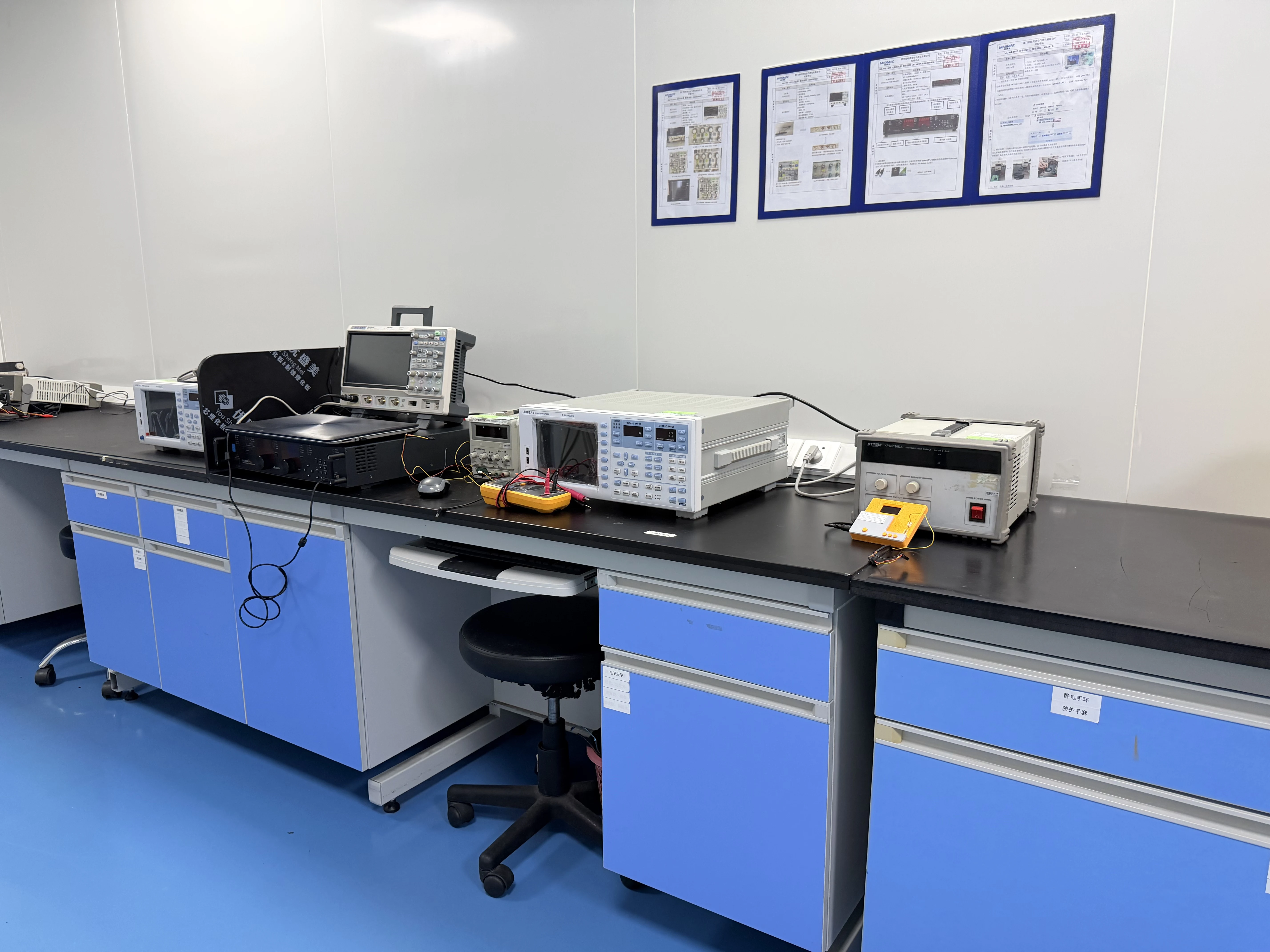

  • 天平室

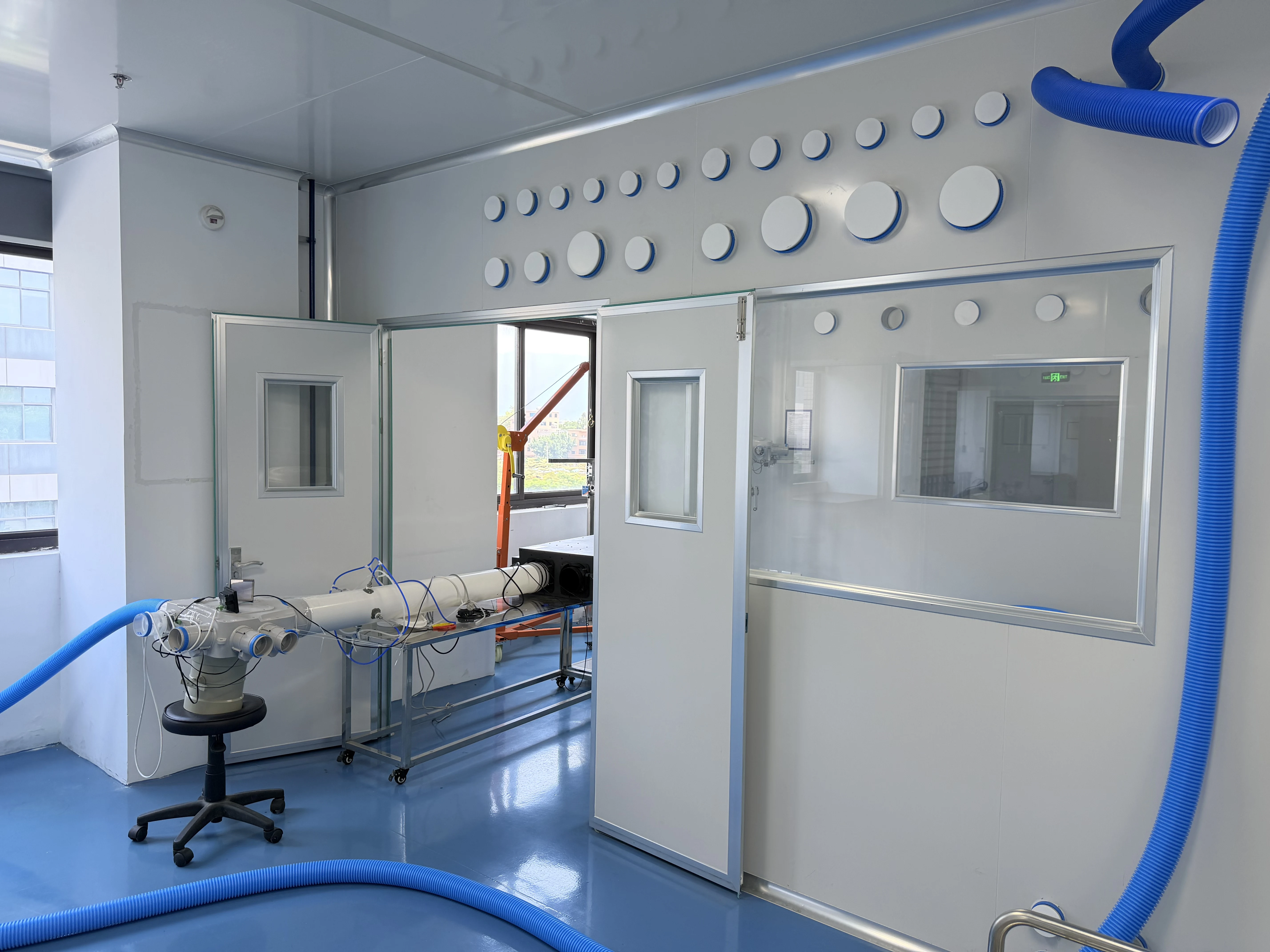

  • 精密仪器室
  • 通风管道实验室

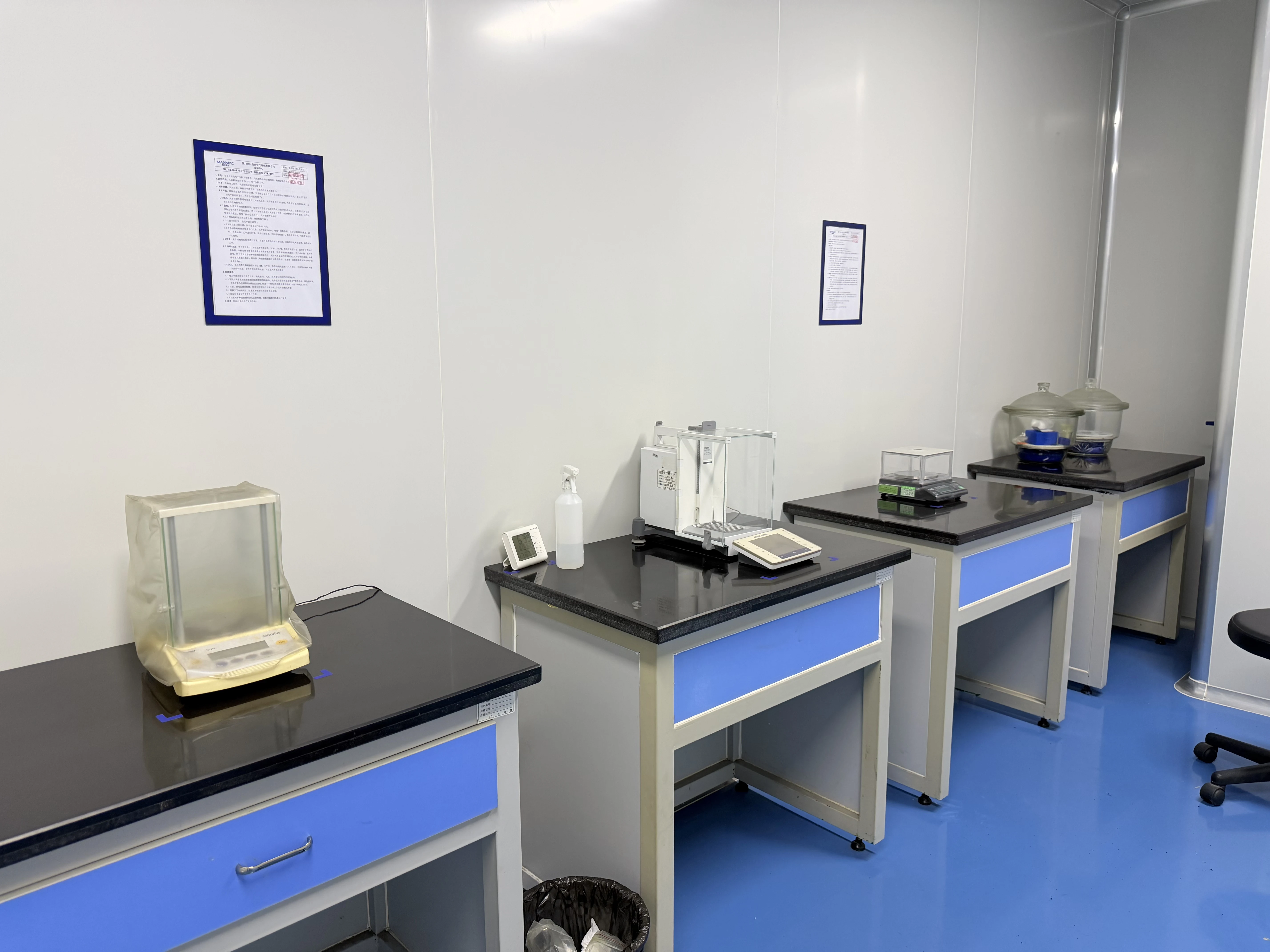

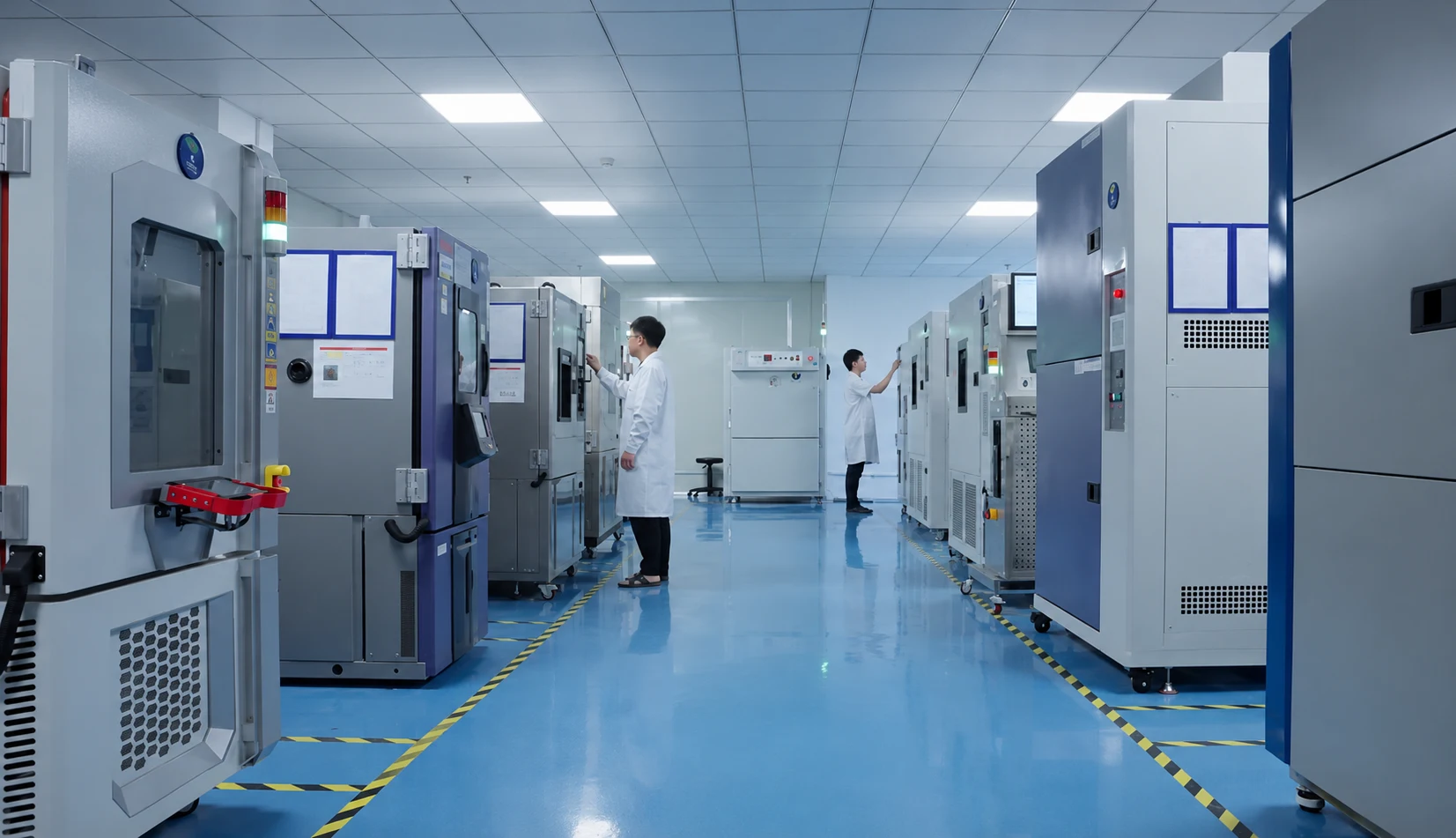

  • 高温测试实验室

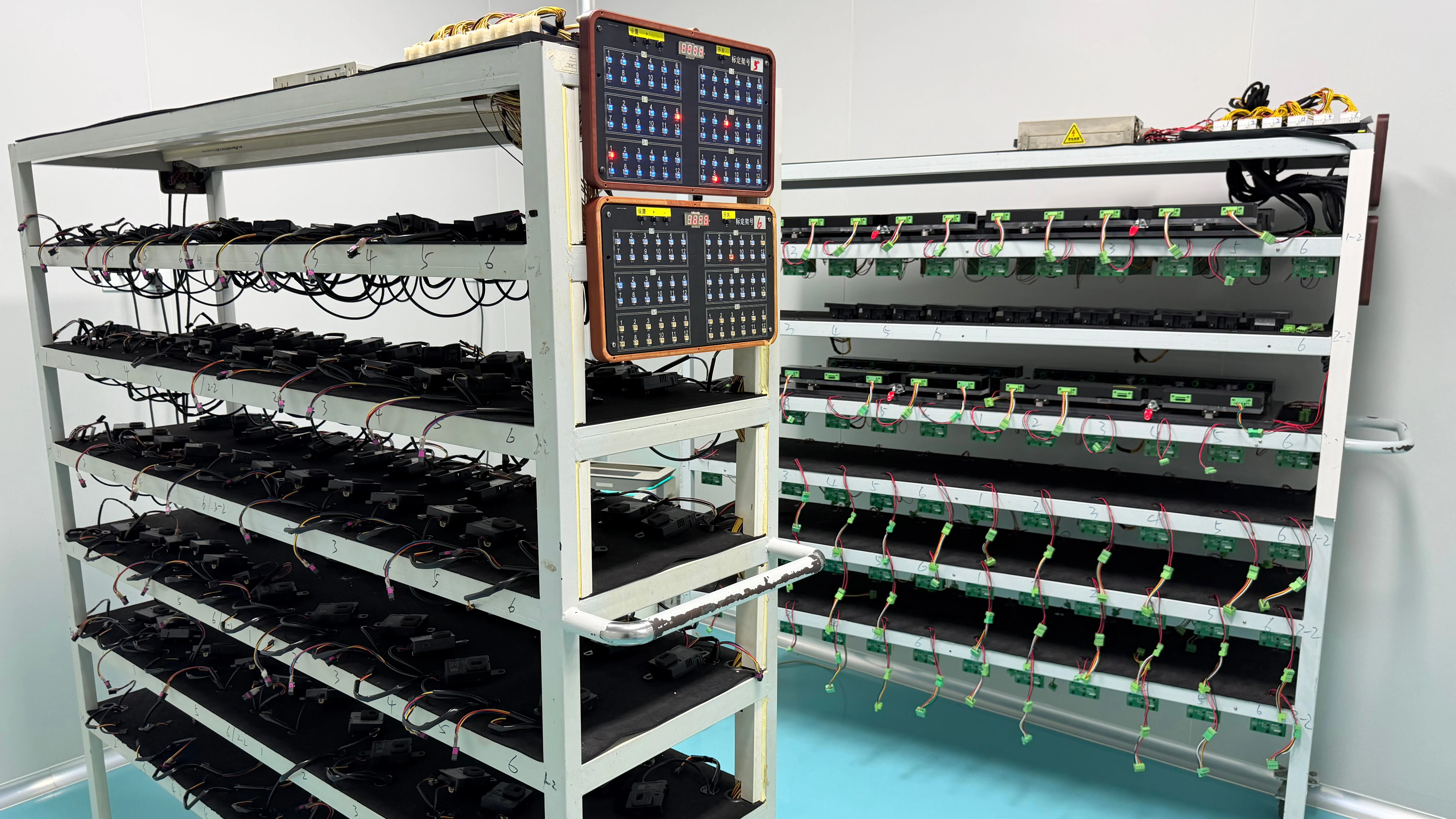

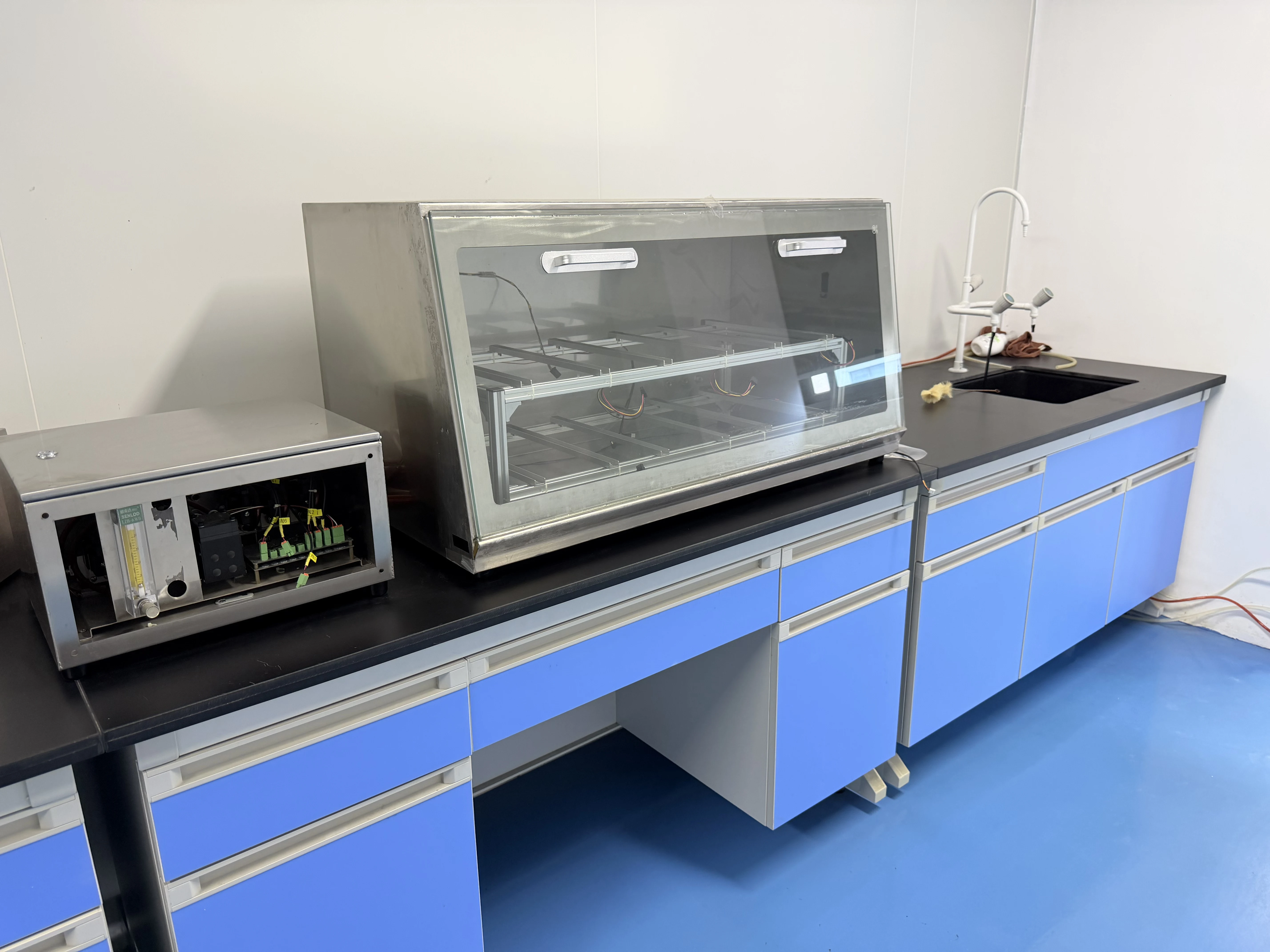

  • 产品老化实验室

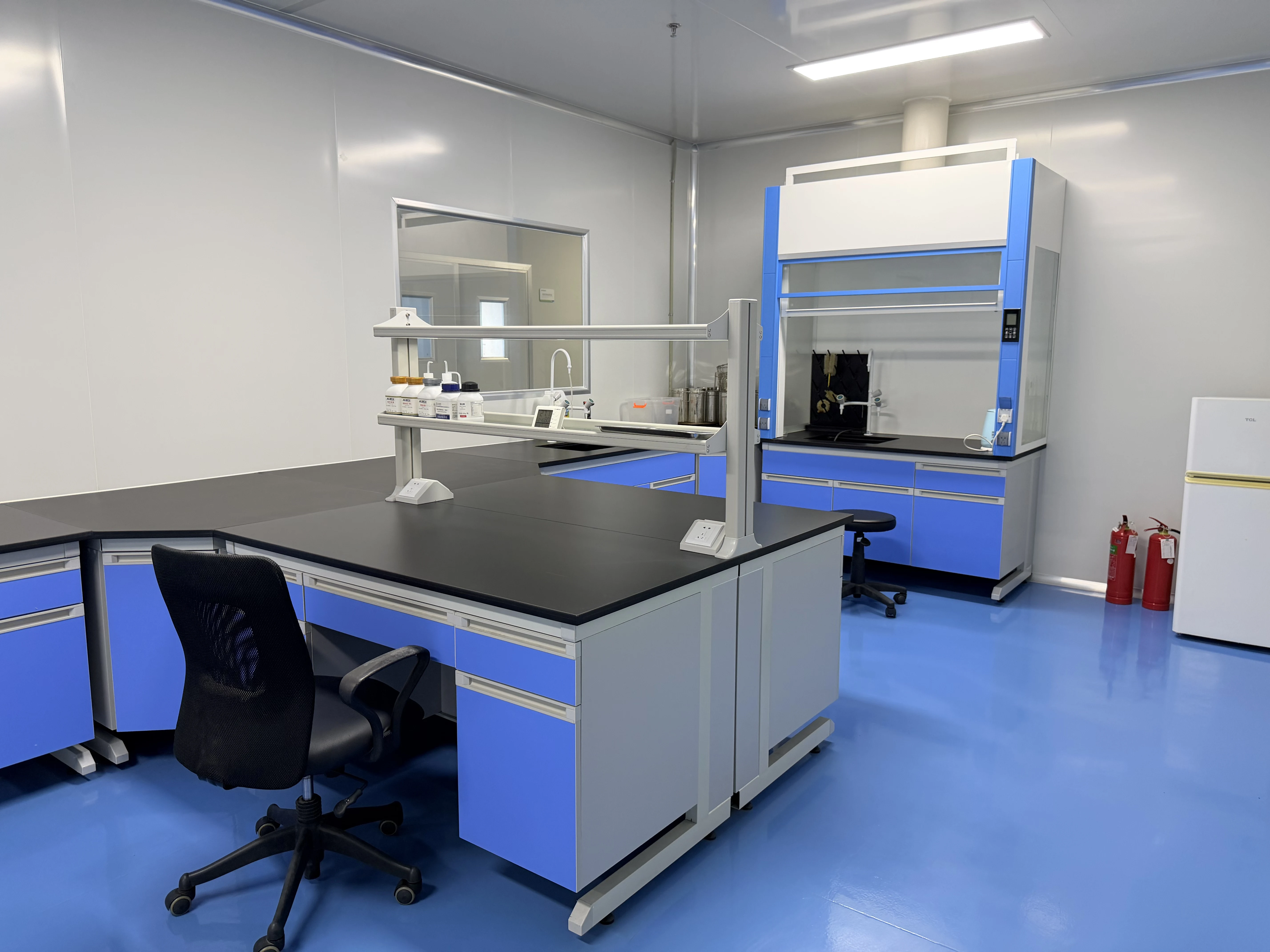

  • 冲击测试实验室

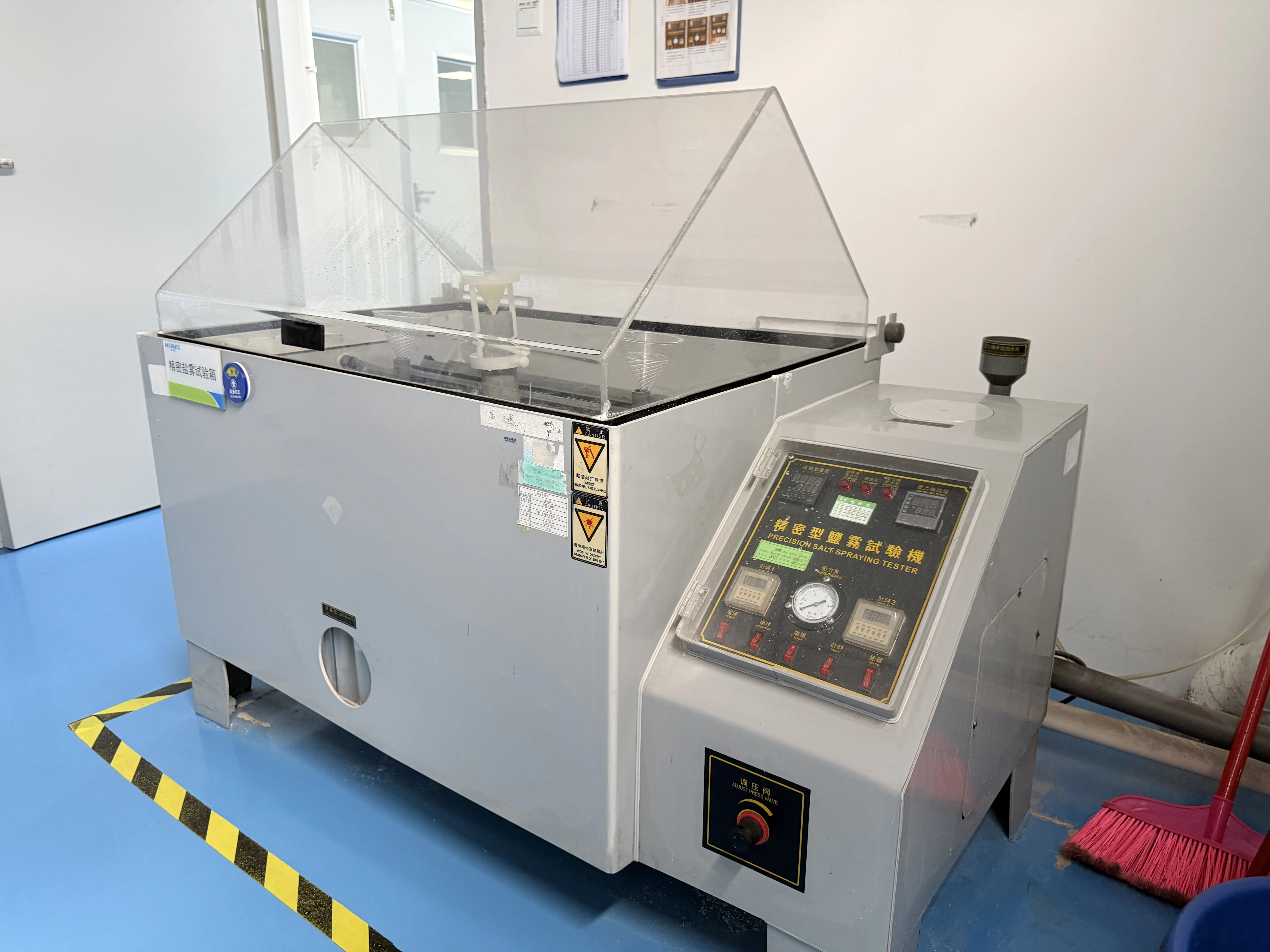

  • 盐雾实验室
  • 低温实验室
  • 振动实验室

应用场景

R290 冷媒传感器在暖通制冷设备中的应用

随着制冷剂环保要求逐步提高,R290 被应用于空调、商用制冷系统及独立制冷设备。制造商需在潜在泄漏点附近集成可靠的冷媒传感器,持续监测系统内部 R290 浓度,支持设备与环境安全。

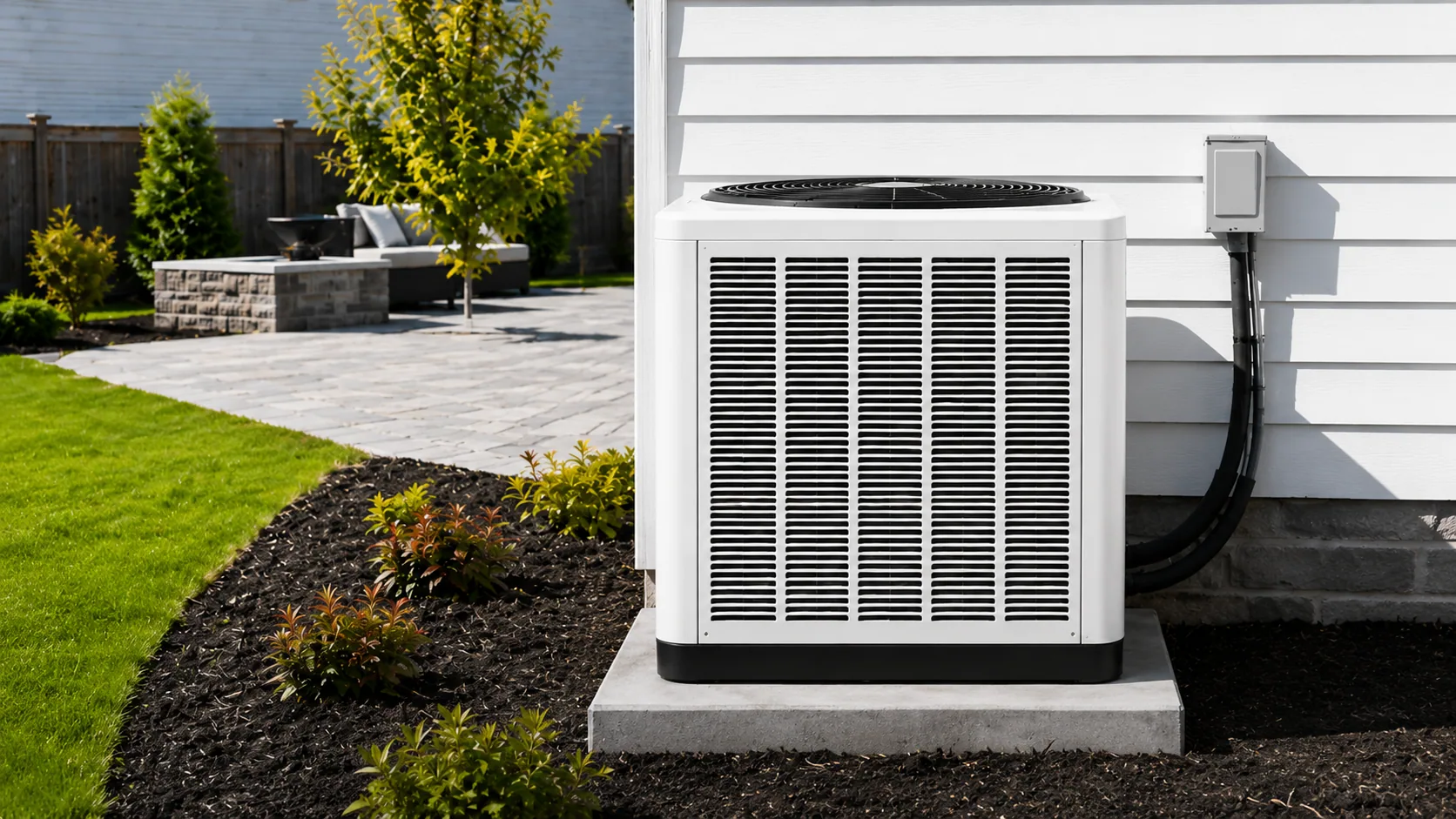

R290 热泵与空调设备
01

热泵与空调

采用 R290 的空调或热泵系统可能在压缩机、阀门、换热器及管路接头处泄漏。MAXMAC R290 传感器可安装在这些位置附近或气体易聚集区域,持续监测浓度。检测到泄漏后,传感器可发出报警信号,支持通风或设备停机等保护措施。

联系我们
配备冷藏仓储设备的商用冷库
02

商用制冷设备

商用冷柜与小型冷库通常持续运行以保障商品品质。低功耗 MAXMAC 冷媒气体传感器可在连续 72 小时运行期间监测 R290 泄漏。检测到泄漏后可向设备控制器发送报警信号,启动停机等保护动作。

联系我们
冷藏展示柜与商用冷冻柜
03

冷藏展示柜与冷冻柜

冷藏展示柜及冷冻柜内部紧凑,压缩机与制冷管路相互靠近。R290 泄漏后可能在柜底或机械舱积聚。结构紧凑的 MAXMAC 固定式检漏传感器可安装在较低位置,并按设备设计定制通信接口和继电器输出,支持连续 72 小时安全监测。

联系我们

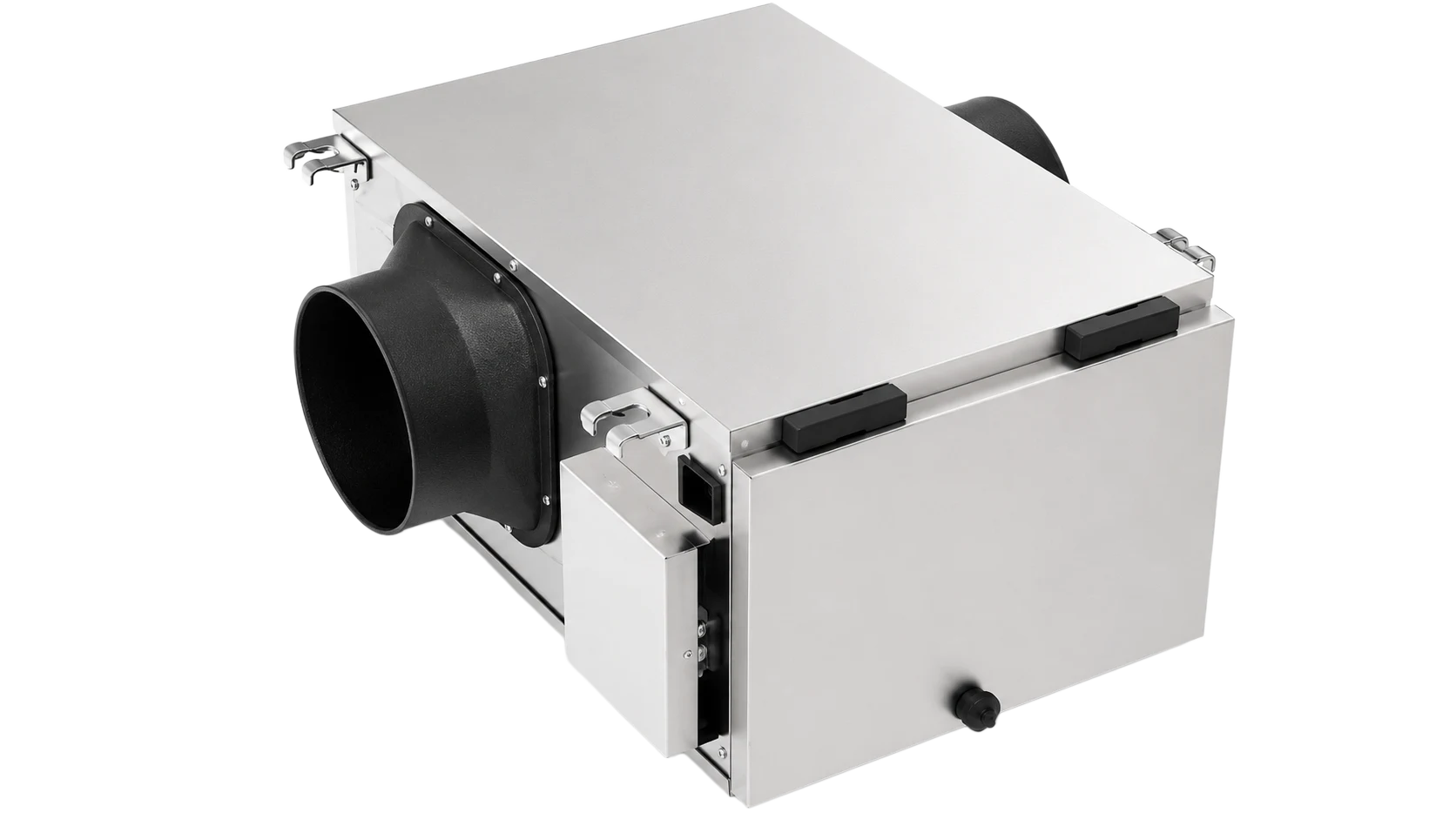

用于集成 R290 传感器的紧凑风道除湿机
04

制冰机、除湿机及紧凑制冷机组

面向制冰机、除湿机及紧凑制冷机组等空间受限设备,MAXMAC 可提供完整 R290 传感器或定制电路板方案。可根据设备安装空间和电气接口要求选择合适的方案,便于 OEM 团队开展泄漏检测系统集成。

联系我们
常见问题

R290 冷媒传感器常见问题

R290 属于哪种制冷剂?

R290 为制冷剂级丙烷,化学式 C₃H₈,是天然碳氢制冷剂,也称 R290 碳氢制冷剂或天然制冷剂 R290。安全分类为 A3,即较低毒性和较高可燃性。

R290 制冷剂用于哪些设备?

主要用于热泵、针对 R290 设计的空调、商用冷柜、展示柜、冷冻柜、制冰机及其他制冷设备。由于 R290 可燃,通常需要根据设备结构和安全控制策略配置持续运行的泄漏检测方案。

R290 制冷剂安全吗?

R290 可安全用于针对其完成设计和验证的暖通制冷设备,但它属于高度可燃的 A3 制冷剂。泄漏时丙烷气体可能积聚在设备内部或低洼处,因此设备设计必须考虑充注量、通风、点火源控制、传感器布置及安全联锁策略。

R290 制冷剂的化学式是什么?

R290 是制冷剂级丙烷,化学式 C₃H₈。R290 为丙烷用于制冷系统时的制冷剂编号,丙烷为其化学名称。

R290 冷媒泄漏传感器如何工作?

MAXMAC R290 传感器采用 NDIR 技术,通过测量气体在目标波长的红外吸收计算浓度。嵌入式传感器可持续向设备主控板或可选继电器输出浓度数据或报警信号,支持通风、报警及停机联锁。

这是嵌入式传感器还是手持式冷媒检漏仪?

MAXMAC 产品为固定式冷媒检漏传感器,面向 OEM 设备内部长期安装,并非维修人员使用的手持检漏仪。传感器持续连接设备控制系统进行监测;手持或便携设备通常用于维修、检查及临时泄漏定位。

R290 可以与 R22 混合吗?

不应直接混合,也不应将 R290 充入未经针对 R290 重新设计和安全验证的 R22 系统。两者的可燃性、系统设计、部件及安全控制要求不同。相关项目必须由合格专业人员按照适用法规和设备要求评估。

R290 在 A3 制冷剂列表中吗?

是。R290 属于 A3 安全组,A 表示较低毒性,3 表示较高可燃性。其他部分碳氢制冷剂也属于 A3。各制冷剂的检测特性与应用条件不同,因此传感器必须针对目标气体和设备环境完成选型及验证。
