産業用冷凍冷蔵・HVAC安全監視
空調、ヒートポンプ、業務用冷凍冷蔵、コールドチェーン設備、産業用冷凍機械室、HVACシステムにおけるA3 R290冷媒漏れ検知に適しています。R2はR290プロパン濃度をリアルタイムで監視し、換気システム、警報装置、機器コントローラー、安全保護システムと連携して、可燃性冷媒漏れリスクの早期検知と現場の運転安全性向上を支援します。

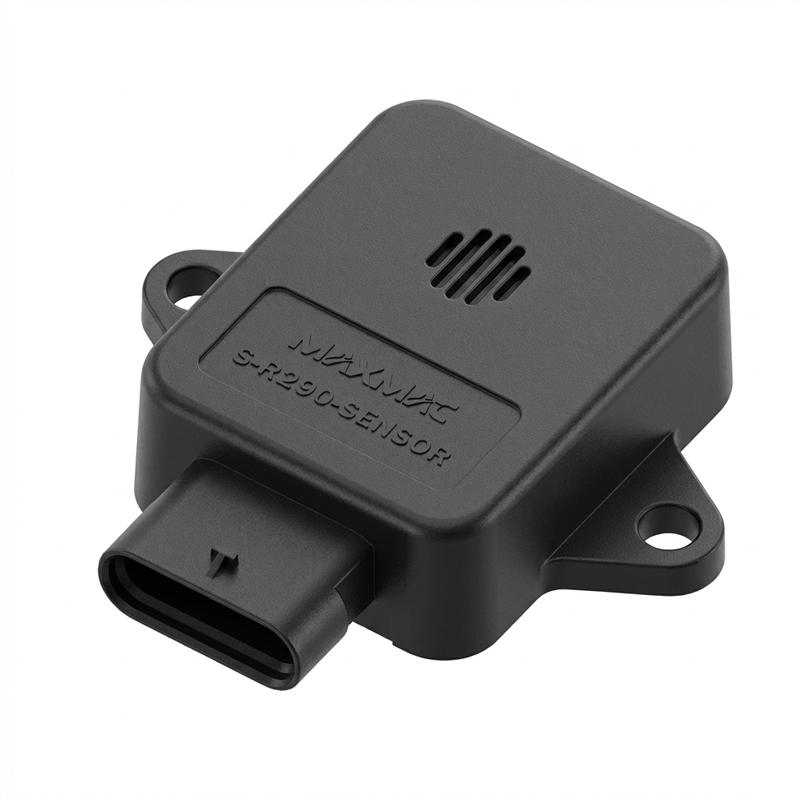

A3 R290冷媒漏れ検知センサー - R2
A3可燃性冷媒向け車載グレードNDIR式プロパンガス検知モジュール
MAXMAC A3 R290冷媒漏れ検知センサー - R2は、A3 R290冷媒（プロパン）の漏れ検知向けに設計された車載グレードのNDIR式ガスセンサーモジュールです。HVAC・冷凍冷蔵システムに加え、電気自動車（EV）の熱管理、車両用ヒートポンプA/Cシステム、バッテリー熱管理用途に適しています。振動、広い温度変化、複雑な電磁環境など厳しい車載環境での安定動作を支援します。
- NDIR赤外線検知技術
- 車載グレードの複雑な使用条件への適応性
- 0-100% LFLの測定範囲と0.1% LFLの分解能
- ≤10sのウォームアップ時間と≤20sの応答時間
- ≥15年の長寿命設計、RS485およびカスタムLIN 2.1 / CANインターフェース統合に対応
センサー検知原理
R290漏れ検知原理図
技術仕様
製品名
A3 R290冷媒漏れ検知センサー - R2
動作原理
非分散型赤外線（NDIR）
測定ガス
R290
測定範囲
0-100% LFL
分解能
0.1% LFL
測定間隔
4 s
精度
±2.5% LFL @ 0%-25% LFL
±5% LFL @ 25%-70% LFL
±10% LFL @ 70%-100% LFL
ウォームアップ時間
≤ 10 s
応答時間
≤ 20 s (τ25%)
耐用年数
≥ 15年
動作電圧
5.0 VDC / カスタム対応
動作電流
平均16 mA、ピーク300 mA（パルス幅 <10 ms / 測定周期）
動作温度
-40°C～90°C
動作湿度
5%-95% RH、結露なきこと
保管温度
-40°C～95°C
外形寸法
72 mm × 71 mm × 19 mm
重量
約25 g
インターフェース
RS485 / カスタムLIN 2.1 / CAN
適用機器
- 空調冷媒漏れ検知
- R290ヒートポンプ機器
- 業務用冷凍冷蔵設備
- 冷蔵倉庫・コールドチェーンシステム
- 産業用冷凍冷蔵・安全監視
- HVACユニット安全監視
- 電気自動車熱管理システム
- 車両用ヒートポンプA/Cシステム
- バッテリー熱管理システム
- 車両冷媒回路の漏れ検知
- A3可燃性冷媒漏れ警報システム
用途分野
産業安全・環境監視
ヒートポンプ機器の生産、冷凍冷蔵システムの組立、実験室試験、産業用冷凍機械室などの安全監視環境に適しています。A3 R290冷媒（プロパン）の濃度を継続的に監視し、換気、警報、機器制御システムと連携して、プロパンガス滞留によるリスクを低減し、人員・設備・生産環境を保護します。
EV熱管理の安全監視
電気自動車のヒートポンプA/Cシステム、バッテリー熱管理システム、車両冷媒回路向けに設計されています。R2はA3 R290プロパン冷媒の漏れをリアルタイムで監視し、検知信号を車両コントローラー、A/Cコントローラー、安全保護システムへ出力します。迅速な漏れ警報、換気制御、出力制限、停止保護により、電動乗用車・商用車の熱管理の安全性と信頼性向上を支援します。
