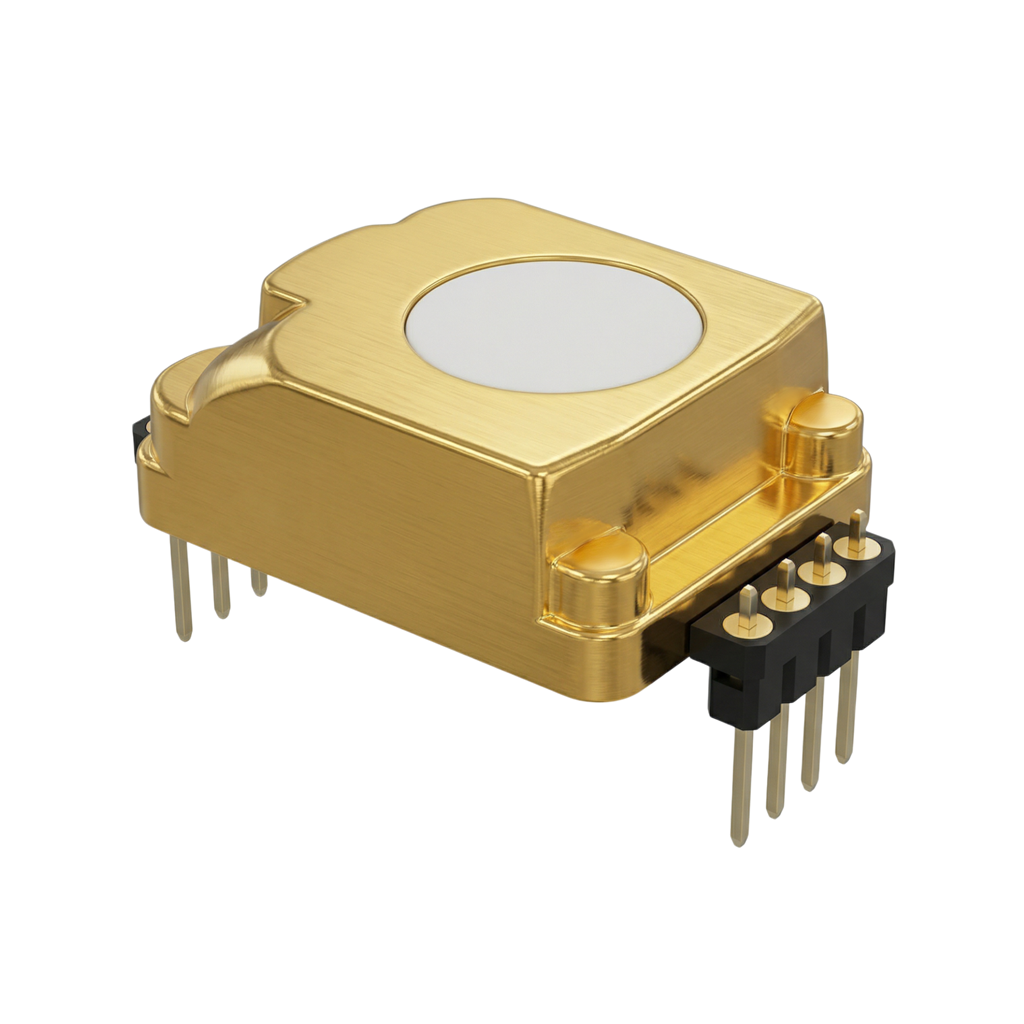

NDIRデュアルチャンネルCO₂センサーモジュール - MS03-010
MS03-010 CO₂センサーモジュールは、非分散型赤外線技術（NDIR）にMAXMACの特許取得済み長光路チャンバー構造と高精度校正アルゴリズムを組み合わせ、高精度で信頼性の高いCO₂濃度検出を実現します。金メッキ筐体を採用したモデルで、長期安定性、信頼性、一貫性が重視される換気制御、室内空気質モニタリング、農業栽培、産業環境モニタリングに適しています。メンテナンスフリー条件で15年以上の寿命に対応します。
- NDIRデュアルチャンネルCO2検知
- 400-10000 ppmの測定範囲
- 1 ppm分解能
- ≤20 sの応答時間
- 15年以上の寿命、長期メンテナンスフリー運用

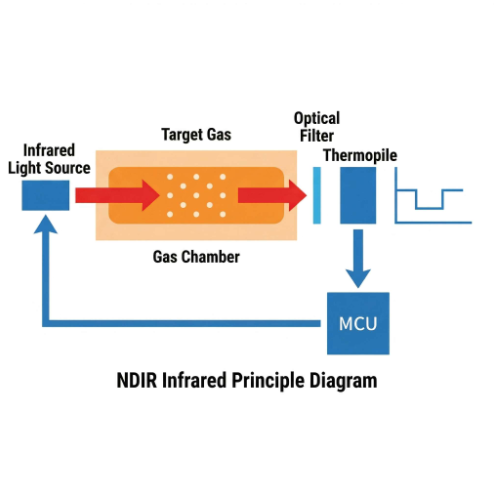

センサー原理
CO2 センサーの概略図
技術仕様
測定ガス
二酸化炭素 CO2
測定原理
非分散型赤外線方式（NDIR）
測定範囲
400-10000 ppm / その他カスタム範囲
分解能
1 ppm
測定間隔
4秒
精度
注1
400-3000 ppm：+/-（50 ppm + 読み値の3%）
その他範囲：+/-（50 ppm + 読み値の5%）または +/-5%
圧力依存性
注2：読み値の +1.6% / kPa
ウォームアップ時間
15秒
応答時間 t63%
<20秒
寿命
≥ 15年
動作電圧
4.5V DC - 6.5V DC
動作電流
ピーク300 mA（<10 ms/周期）、平均15 mA
スリープ電流
<100 µA（スリープは初期設定で無効、プロトコルで有効化可能）
動作温度
0°C - 50°C
動作湿度
5%-95%RH、結露なきこと、露点40°C
保管温度
-30°C - 70°C
外形寸法
30 mm × 20 mm × 9.7 mm
重量
約5 g
通信インターフェースおよび出力
UART（Modbus互換、RS485へ拡張可能）、PWM出力
メンテナンス要件
ABC有効時、通常用途ではメンテナンス不要
適用機器
- 外気導入システムのCO2濃度モニタリング
- 業務用換気制御機器
- 室内空気質モニター
- スマートビル向けHVACシステム
- 温室環境モニタリング
- 農業栽培向けCO2制御機器
- 畜産施設の空気モニタリング機器
- 動物の呼吸・代謝モニタリング機器
- 学校/オフィスの空気質検査
- 産業環境向けCO2モニタリング機器
- ポータブルCO2検知器
用途
家庭用/セントラル空調
家庭用および業務用の空調・換気システムにおけるCO₂濃度監視に適しており、リアルタイムのデータフィードバックにより外気導入システムとの連携制御を実現します。 人の密度や室内の空気状況に応じて換気量を自動調整し、空気品質を確保しながらシステムの省エネ効率を向上します。
外気導入・換気システム
住宅用および商業用の外気導入・換気システムで使用され、換気制御の判断基準として室内のCO₂濃度変化をリアルタイムで監視します。 デュアルチャンネルNDIR技術により長期安定出力を実現し、連続運転が求められる用途にも適しています。
空気清浄機
屋内 CO₂ 濃度の動的モニタリングとデータ分析のための、空気清浄装置およびインテリジェントなビル制御システムに適しています。 IAQ（室内空気質）の中核パラメータの1つとして、省エネ管理や環境最適化戦略の策定をサポートします。
