HVAC 및 환기 시스템이 지속적으로 고도화되는 오늘날,
사용자가 기대하는 “공기질 모니터링”은 더 이상 단순히 수치를 확인하는 수준에 머무르지 않습니다.
단순히 장비를 켜고 끄는 것만으로도 충분하지 않습니다.
진정으로 가치 있는 시스템이라면 다음 세 가지 질문에 답할 수 있어야 합니다:
첫째, 이 공간에서 사람들이 지금 실제로 호흡하고 있는 공기의 상태는 어떠한가?
둘째, 시스템은 조절이 필요한가? 필요하다면 얼마나, 어느 경로를 조절해야 하는가?
셋째, 조절 이후 공기질이 실제로 개선되었는가, 아니면 장비만 동작한 것인가?
이 세 가지 질문은 공기질 모니터링이 단지 “센서가 있다”는 수준에 머물러서는 안 되며, 반드시 공간 단위 감지, 구역 단위 판단, 수요 기반 조절, 결과 기반 검증의 폐루프 로직으로 나아가야 함을 의미합니다.
바로 이러한 이유로 공기 센서를 86 컨트롤러에 직접 통합하는 것은 단순한 설치 방식의 변화가 아니라, “장비 중심”에서 “공간 중심”으로, “거친 연동”에서 “구역 폐루프”로 전환하는 핵심적인 한 걸음입니다.
업계에서 CO₂ 센서는 벽면의 실내 공간에 설치되기도 하고, 리턴 에어 덕트 또는 공조 덕트 내부에 설치되기도 합니다. 미국그린빌딩위원회(USGBC)의 LEED 참고 가이드는 CO₂ 센서가 반드시 breathing zone에 위치해야 한다고 명시하며, 리턴 에어 덕트에 설치된 CO₂ 센서는 이 요구를 충족할 수 없다고 설명합니다. 또한 Trane의 다구역 VAV 시스템 기술 자료에서는, 단일 리턴 덕트 CO₂ 센서가 측정하는 값은 평균 농도에 불과하므로 일부 공간은 환기가 부족하고 다른 일부 공간은 과도하게 환기되는 결과를 초래할 수 있다고 지적합니다. [외부 근거1] [외부 근거2]
더 나아가 건축환경 관련 연구에 따르면, 센서의 위치는 CO₂ 수치가 실제 인체 노출을 얼마나 잘 대표하는지에 큰 영향을 미치며, 실내 각 위치의 농도 분포는 항상 균일하지 않습니다. 즉, 모니터링 지점 자체가 제어 결과와 판단 정확도에 직접적인 영향을 미칩니다. [외부 근거3] [외부 근거4]
1. 기존의 “덕트 내부 모니터링” 방식으로는 왜 진정한 공간 단위 공기 인식이 어려운가
많은 기존 솔루션은 공기질 센서를 리턴 에어 덕트, 공조 덕트, 장비 내부에 설치하거나, 혹은 공용 구역의 단일 센서를 전체 시스템 제어의 근거로 사용합니다. 이러한 방식은 배선이 간단하고 비용이 낮으며 중앙 집중 제어가 용이하다는 점에서 엔지니어링적으로 일정한 합리성을 갖습니다. Trane의 기술 자료 역시 다구역 시스템에서 모든 공간에 CO₂ 센서를 각각 설치할 경우 비용이 크게 증가하기 때문에, 실제 프로젝트에서는 리턴 에어 또는 시스템 레벨 측정 지점으로 대체하는 경우가 많다고 설명합니다. [외부 근거5]
그러나 문제는 HVAC 시스템이 제어하는 것은 공기의 흐름이고, 사용자가 중요하게 생각하는 것은 공간에서의 실제 체감이라는 점입니다. 이 둘은 항상 일치하지 않습니다.
센서가 리턴 에어 측에 설치되면, 측정되는 값은 여러 공간의 공기가 혼합된 평균값인 경우가 많습니다. Trane은 단일 리턴 덕트 센서가 측정하는 값은 평균 CO₂ 농도에 불과하기 때문에 일부 공간에서는 환기가 부족하고, 다른 공간에서는 과도한 환기가 일어날 수 있다고 명확히 설명합니다. 이는 예를 들어 아이 방에 사람이 오랜 시간 머물고, 문과 창문이 닫혀 있으며, CO₂ 수치가 빠르게 상승하고 있더라도, 시스템이 리턴 에어나 공용 구역의 평균값만 보고 있다면 해당 공간의 악화 속도를 제대로 인식하지 못할 수 있음을 의미합니다. [외부 근거6]

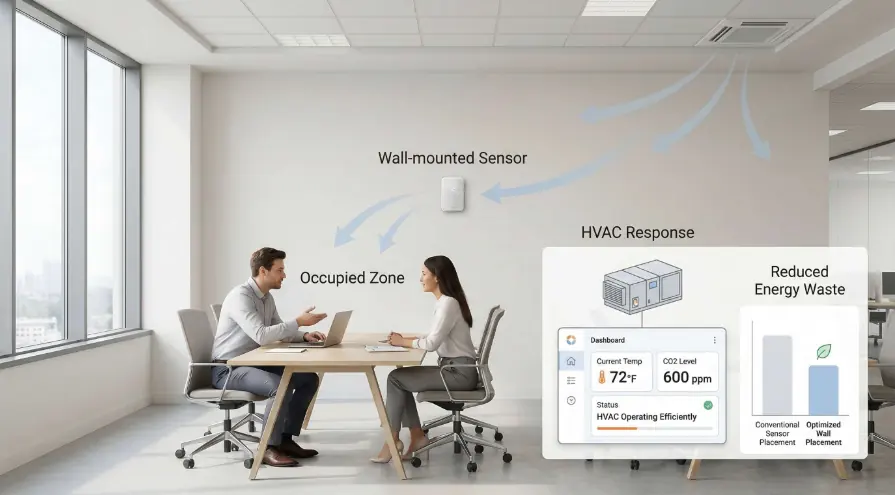

Vaisala의 HVAC 벽면 센서 설치 관련 자료에 따르면, 센서 자체 성능이 우수하더라도 설치 위치가 적절하지 않으면 측정값은 여전히 왜곡될 수 있습니다. 반대로 실내 센서가 올바르게 설치되면, HVAC 시스템은 실제 실내 조건에 더 정확하게 대응할 수 있으며, 쾌적성을 향상시키는 동시에 에너지 낭비도 줄일 수 있습니다. [외부 근거7]
따라서 “각 공간의 실제 공기 상태를 정확히 파악한다”는 관점에서 보면, 기존의 덕트 모니터링 방식은 시스템 레벨의 트렌드를 판단하는 데에는 적합할 수 있지만, 공간 단위의 정밀한 폐루프 제어에는 본질적으로 적합하지 않습니다.
2. 공기 센서를 86 컨트롤러에 통합하는 진정한 가치는 단순히 “설치 위치 하나를 줄이는 것”이 아닙니다

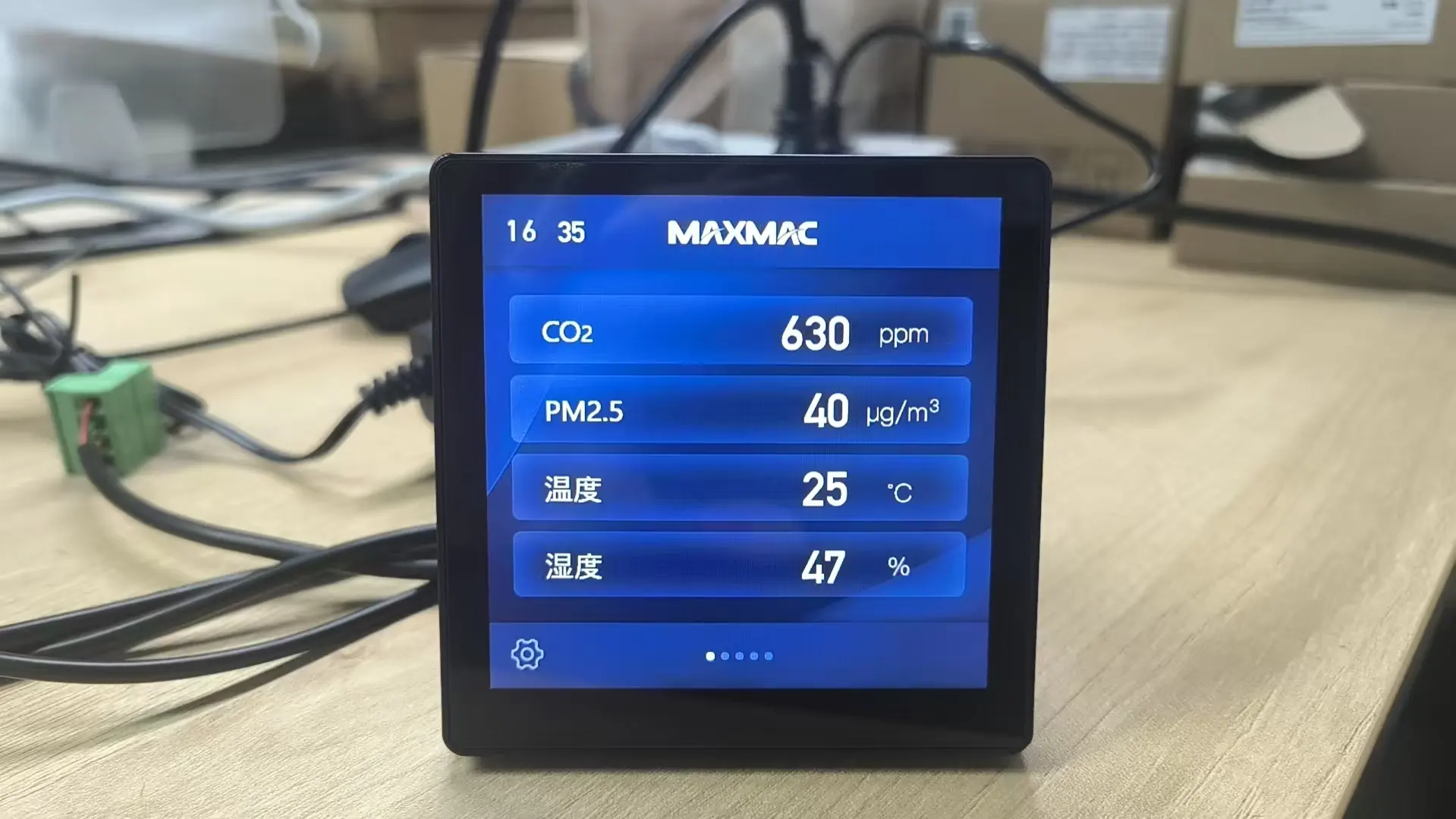

86 컨트롤러는 본질적으로 “공간 제어 노드”에 위치합니다. 침실, 거실, 서재, 회의실, 호텔 객실, 진료실, 교실 등 각 공간에는 원래부터 로컬 제어 인터페이스가 필요합니다. 공기 센서를 86 컨트롤러에 직접 통합한다는 것은 감지 기능이 자연스럽게 각 공간 내부로 내려온다는 의미이며, 이러한 구조는 몇 가지 매우 분명한 장점을 제공합니다.
이 통합 방식의 가장 큰 가치는 단순히 독립형 센서 하나의 설치 위치를 줄이는 데 있지 않습니다. 그보다 중요한 것은 센서가 본질적으로 “공간 내부”에 들어간다는 점입니다. 각 공간마다 컨트롤러가 필요하므로, 각 공간은 자연스럽게 하나의 공기 모니터링 포인트도 함께 갖게 됩니다. 설치는 더욱 자연스럽고, 벽면은 더 깔끔해지며, 배선과 시운전 역시 더 효율적으로 이루어질 수 있습니다.
더 중요한 것은 센서가 공간 내부에 직접 위치함으로써 측정되는 값이 해당 공간의 실시간 공기 상태 그 자체가 된다는 점입니다. 이는 덕트 데이터, 리턴 에어 평균값, 또는 다른 구역의 수치를 기반으로 간접 추정한 결과와는 근본적으로 다릅니다. 결과적으로 시스템은 각 공간의 CO₂, 온습도, VOC 및 기타 공기 파라미터 변화를 실제로 관측할 수 있게 되며, 이후의 연동 제어를 위한 보다 정확한 데이터 기반을 확보할 수 있습니다.
3. 핵심 장점 1: 공간 내부를 직접 감지하여 “평균값 오판”을 방지
많은 프로젝트에서 가장 큰 문제는 공기 모니터링이 전혀 없는 것이 아니라, “모니터링은 존재하지만, 정말 중요한 공간에 센서가 설치되어 있지 않다”는 점입니다. 시스템이 덕트, 리턴 에어 또는 공용 구역 데이터를 기반으로 작동할 경우, 시스템이 보는 것은 여러 공간이 합쳐진 상태이지, 특정 공간 자체의 문제는 아닙니다.
공기 센서를 86 컨트롤러에 통합하면, 시스템은 어떤 공간의 CO₂가 지속적으로 상승하는지, 어떤 공간의 습도가 높은지, 어떤 공간의 VOC가 비정상적으로 변동하는지, 그리고 어떤 공간이 지속적으로 쾌적 구간을 유지하는지를 직접 확인할 수 있습니다. 이로써 시스템은 더 이상 “전 공간 평균값”을 통해 국부 문제를 추정하지 않고, 특정 공간의 실제 공기질을 직접 인식하게 됩니다.
가정 사용자에게 이러한 능력은 매우 직관적으로 체감됩니다. 예를 들어 아이 방, 노부모 방, 주 침실, 서재는 각 공간의 중요도와 사용 방식이 서로 다릅니다. 사용자가 진정으로 중요하게 생각하는 것은 “집 전체 평균 수치가 괜찮다”가 아니라, 아이가 자는 방의 공기가 실제로 좋은지, 어르신이 쉬는 방이 편안한지, 서재에서 장시간 일할 때 이미 공기가 답답해진 것은 아닌지입니다.
4. 핵심 장점 2: 공간마다 하나의 컨트롤러, 자연스러운 구역 모니터링 및 구역 제어에 최적화
기존 방식으로 진정한 다공간 공기 모니터링을 구현하려면, 별도의 독립 센서 포인트를 여러 개 추가해야 하는 경우가 많습니다. 이는 설치 위치, 전원, 통신, 벽체 가공, 인테리어 정합성, 시스템 매핑까지 포함하여 프로젝트 복잡도를 크게 높입니다. 반면 86 컨트롤러에 센서를 통합하면 이러한 모든 과정이 자연스럽게 단순화됩니다.
각 공간에는 원래부터 컨트롤러가 필요하므로, 각 공간은 자연스럽게 하나의 공기 감지 노드를 갖게 됩니다. 이를 통해 시스템은 매우 자연스럽게 “공간별 맞춤 제어” 로직을 구성할 수 있습니다. 즉, 하나의 공간에 하나의 데이터 세트, 하나의 공간에 하나의 연동 규칙, 하나의 공간에 하나의 상태 표시가 가능해집니다.
이러한 구조는 진정한 구역 제어를 구현하는 데 특히 중요합니다. 더 이상 집 전체를 하나의 평균값으로 거칠게 조절하는 것이 아니라, 각 공간의 상태에 따라 어느 공간을 우선 환기할지, 어느 공간을 우선 제습할지, 어느 공간을 에너지 절감 대기 상태로 유지할지를 결정할 수 있습니다. 이를 통해 HVAC 및 환기 시스템은 “평균 제어”에서 “수요 기반 제어”로 업그레이드될 수 있습니다.
5. 핵심 장점 3: HVAC와 환기 시스템 로직을 실질적으로 연결하여 폐루프 형성
많은 시스템이 “공기질 연동 제어”를 구현했다고 말하지만, 실제로는 단순 트리거 로직에 머무는 경우가 많습니다. 예를 들어 CO₂가 높아지면 환기량을 약간 늘리고, 습도가 높아지면 제습을 잠시 가동하며, VOC가 변동하면 팬을 작동시키는 식입니다. 이것은 반응형 조건 제어에 가깝지, 완전한 폐루프라고 보기는 어렵습니다.

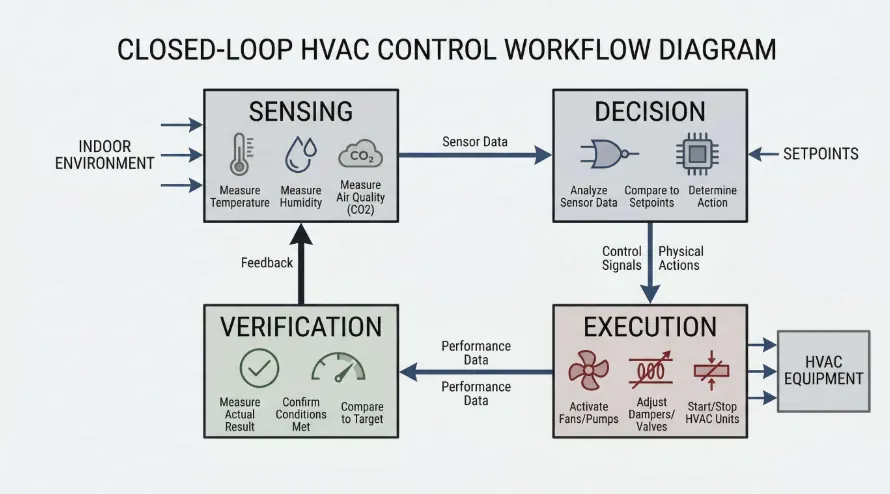

진정한 폐루프는 네 가지 단계를 포함해야 합니다: 감지, 판단, 실행, 검증입니다. 즉, 시스템은 먼저 공간 내부의 86 컨트롤러를 통해 실시간 공기 데이터를 수집하고, 이후 공간 유형, 시간대, 점유 상태, 임계값 전략, 변화 속도 등을 기준으로 판단합니다. 그다음 HVAC, 환기, 공기 정화, 팬코일, 밸브, 풍량 제어 장치를 구동하고, 마지막으로 다시 해당 공간의 데이터를 확인하여 조절이 실제로 효과를 냈는지 검증해야 합니다.
센서가 실제 공간 내부에 있을 때만, 시스템은 방금 환기량을 높인 것이 정말로 아이 방의 CO₂를 낮췄는지, 방금 제습을 시작한 것이 실제로 주 침실 습도를 쾌적 구간으로 되돌렸는지, 또는 방금 에너지 절감 모드로 낮춘 뒤에도 서재의 공기질이 악화되지 않았는지를 알 수 있습니다. 이것이 바로 결과 기반 폐루프이며, 단순한 장비 동작 폐루프와는 본질적으로 다릅니다.
6. 핵심 장점 4: 불필요한 자동 조절을 줄이고 에너지 낭비를 낮춤
기존의 평균값 기반 제어 로직에서는 보통 두 가지 문제가 발생합니다. 하나는 특정 공간의 공기질이 이미 악화되었는데도 평균값이 아직 크게 변하지 않아 시스템 대응이 늦어지는 경우입니다. 다른 하나는 국부적인 짧은 변동이 집 전체 수준의 제어를 유발하여 과도한 운전을 초래하는 경우입니다.
EPA의 공기 센서 배치 가이드는 실내 센서가 가능한 한 대표성 있는 호흡 영역 높이에 위치해야 하며, 국부 오염원, 공기청정기, 코너, 가구 차폐, 문과 창문, HVAC 송풍/리턴 덕트 인근 등 데이터 왜곡이 발생하기 쉬운 위치를 피해야 한다고 권고합니다. 다시 말해, 위치가 실제 사용 공간에 가까울수록 이후의 제어도 더 근거 있게 이루어질 수 있습니다. [외부 근거8]

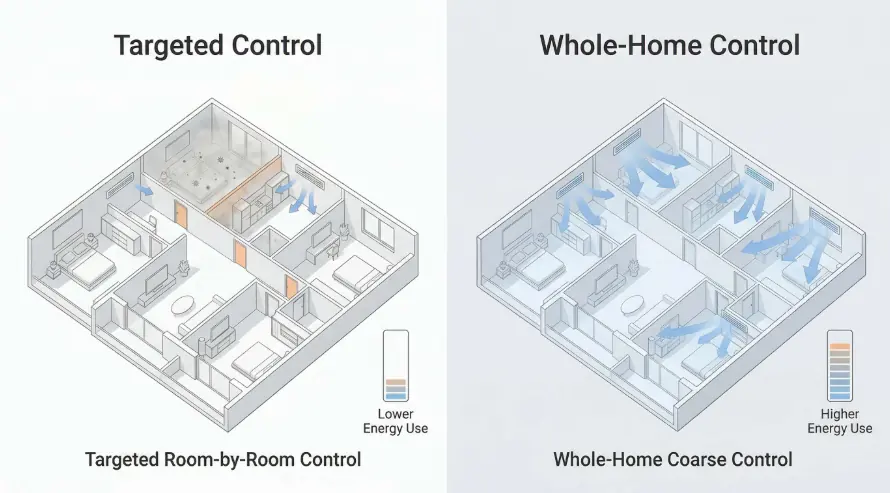

86 컨트롤러에 공기 센서를 통합하면, 시스템은 실제로 조절이 필요한 공간 또는 구역에만 더 정밀하게 동작을 제한할 수 있습니다. 이는 단순히 시스템을 “더 민감하게” 만드는 것이 아니라, 시스템이 “더 정확한 대상에 반응하도록” 만드는 것입니다. 그 결과, 쾌적성과 에너지 효율성을 동시에 확보할 수 있습니다.
7. 대표 적용 시나리오
시나리오 1: 아이 방 / 유아실. 아이 방은 야간에 문과 창문이 닫혀 있는 경우가 많고, 공간이 비교적 작으며, 체류 시간이 길고, 보호자가 함께 자거나 수유, 돌봄을 하는 상황도 자주 발생합니다. 이러한 공간에서는 CO₂와 온습도 변화가 낮 시간의 공용 공간보다 더 뚜렷하게 나타나는 경우가 많습니다. 시스템이 거실, 리턴 에어, 공용 구역의 평균값만 본다면, “집 전체는 괜찮아 보이지만 아이 방은 이미 답답한 상태”라는 상황이 쉽게 발생할 수 있습니다. 반면 센서가 아이 방의 86 컨트롤러에 통합되어 있으면, 시스템은 아이 방 자체의 공기 변화를 인식하고, 환기 또는 송풍 말단 장치를 직접 연동하여 해당 공간의 공기질을 우선적으로 보장할 수 있습니다.
시나리오 2: 침실 야간 수면. 침실은 대표적인 고체류·고폐쇄·완만한 변화 공간입니다. 야간 수면 시에는 방문이 닫혀 있고, 사람이 계속 호흡하며, 외부 간섭은 적기 때문에 CO₂가 점차 축적되는 경향이 있습니다. 공간 내부 센서는 이러한 변화를 지속적으로 추적할 수 있으며, CO₂ 또는 온습도가 설정 임계값에 도달하면 시스템은 필요에 따라 환기량을 높이거나 공조 시스템을 조정합니다. 공기가 다시 안정되면, 시스템은 보다 에너지 효율적인 운전 상태로 복귀할 수 있습니다.
시나리오 3: 서재 / 홈오피스. 서재의 특징은 인원이 많다는 점이 아니라, 사용이 집중되고 문이 닫히며 높은 집중력이 필요한 공간이라는 점입니다. 한 사람이 장시간 업무, 회의, 학습을 하는 동안 공간 내 CO₂와 쾌적성 지표는 생각보다 빠르게 변할 수 있습니다. 시스템이 거실이나 전체 리턴 에어 평균값만 기준으로 조절한다면 대응은 쉽게 늦어질 수 있습니다. 센서를 서재 컨트롤러에 통합하면, 시스템은 사람이 사용할 때 서재를 하나의 독립 공기 관리 단위로 인식하고, 사용하지 않을 때는 해당 공간을 위해 불필요하게 운전하지 않도록 할 수 있습니다.
시나리오 4: 호텔 객실 / 아파트 유닛. 호텔 객실은 86 통합형 공기 제어기와 매우 잘 맞는 대표적인 적용 환경입니다. 각 객실에는 원래부터 로컬 제어 단말이 필요하고, 객실마다 투숙 상태, 인원 밀도, 창문 개방 습관이 모두 다릅니다. 센서를 컨트롤러에 통합하면, 시스템은 “객실별”로 독립적인 로직을 구축할 수 있습니다. 공실 시에는 저에너지 대기 모드, 투숙 시에는 실제 공기 상태 기반 운전, 야간에는 CO₂와 습도 변화를 기반으로 자동 환기 및 공조 연동, 체크아웃 이후에는 기본 환기 및 절전 모드로 복귀하는 식입니다.
시나리오 5: 사무실 / 회의실. 회의실은 매우 높은 변동성을 가진 대표적인 공간입니다. 평소에는 비어 있다가 회의가 시작되면 많은 인원이 동시에 모여 CO₂가 빠르게 상승합니다. 리턴 에어 측 평균값만 본다면, 시스템은 회의실 변화에 늦게 반응할 가능성이 큽니다. 반면 회의실 86 컨트롤러에 공기 센서가 내장되어 있다면, 시스템은 해당 구역의 공기 부담을 빠르게 인식하고 환기량 또는 팬코일 운전을 즉시 연동하여, “수요가 발생한 공간에 우선 대응하는” 제어를 실현할 수 있습니다.
8. 제품 및 프로젝트 구현 측면에서 본 86 컨트롤러 통합형 공기 센서의 장점
제품 및 프로젝트 구현 관점에서 정리하면, 86 통합형 솔루션은 최소 다섯 가지의 매우 직접적인 가치를 제공합니다.
첫째, 설치 위치가 본질적으로 적절합니다. 컨트롤러는 원래 벽면, 공간 내부, 사용자의 활동 영역 근처에 위치하므로, 센서를 덕트 내부에 넣고 나서 공간 상태를 추정하는 방식보다 훨씬 직접적입니다.

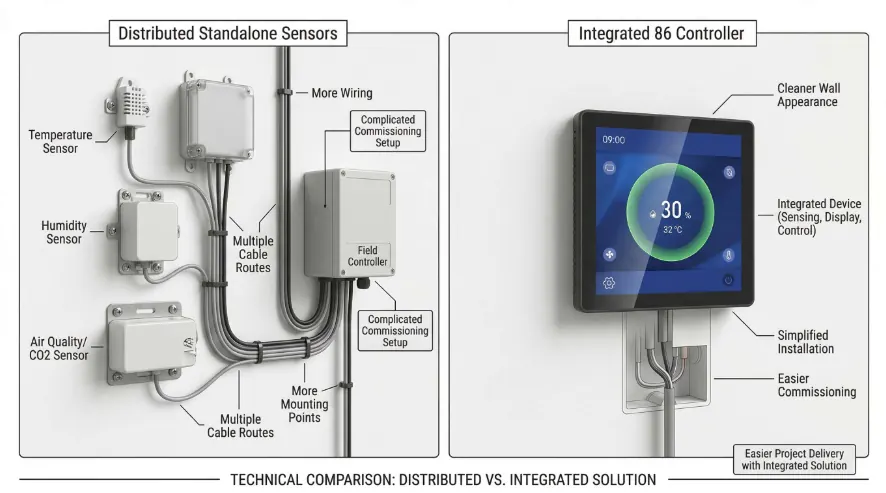

둘째, 포인트 수, 배선, 시운전을 줄일 수 있습니다. 컨트롤러와 센서가 일체형이 되면 각 공간마다 별도의 센서 설치 위치를 따로 찾을 필요가 없으며, 프로젝트 인도 결과물도 더 깔끔해지고, 벽면 디자인도 더 일관되게 유지됩니다.
셋째, 본질적으로 공간별 맞춤 전략에 적합합니다. 각 공간에 하나의 컨트롤러, 각 공간에 하나의 공기 데이터 세트, 각 공간에 하나의 연동 전략이 존재하므로, 후속 단계에서 센서를 추가 보완하는 방식보다 대규모 프로젝트 적용에 훨씬 유리합니다.
넷째, 가시화와 사용자 체감 측면에서도 더 유리합니다. 사용자는 공간 안에서 현재 공기 상태, 운전 모드, 연동 상태를 직접 확인할 수 있으며, 더 이상 “시스템은 기계실에서 조용히 조정되고 있지만 사용자는 왜 조정되는지 모르는” 상황이 아닙니다.
다섯째, 진정한 폐루프를 형성하기가 더 쉽습니다. 감지, 제어, 표시, 통신 기능이 모두 동일한 공간 노드에 있기 때문에, 시스템은 데이터 수집부터 실행 피드백까지의 통합 구현이 훨씬 수월해집니다.
맺음말
앞으로 고가치 HVAC 및 환기 시스템의 경쟁력은 단순히 “공기 센서가 있는가”에 있지 않을 것입니다. 중요한 것은 시스템이 실제로 특정 공간의 공기 상태를 인식할 수 있는지, HVAC와 환기 제어 로직을 연결할 수 있는지, 그리고 결과 중심의 진정한 폐루프를 형성할 수 있는지에 달려 있습니다.
공기 센서를 86 컨트롤러에 직접 통합하는 것은, 본질적으로 공기 모니터링 역량을 각 공간 노드로 내려보내는 시스템 아키텍처의 변화입니다. 이를 통해 시스템은 더 이상 덕트 내부 공기 상태만 아는 것이 아니라, 각 공간 안의 사람이 실제로 어떤 공기를 호흡하고 있는지를 이해할 수 있게 됩니다.
이는 공기질 인식을 더 정확하게 만들 뿐 아니라, 자동 조절을 더 근거 있게 하고, 에너지 사용을 더 효율적으로 만들며, 공간 단위의 체감 품질도 더욱 명확하게 드러나게 합니다. 쾌적성, 건강성, 에너지 절감, 지능형 연동을 모두 중시하는 프로젝트라면, 이것이 더 올바른 방향에 가까운 공기질 모니터링 솔루션이라고 할 수 있습니다.
외부 근거 링크 정리
[외부 근거1] USGBC: CO₂ sensors must be located in the breathing zone; return air ducts는 요구사항을 충족할 수 없음.
https://www.usgbc.org/node/2752139
[외부 근거2] Trane: 다구역 VAV 시스템에서 리턴 덕트 단일 CO₂ 센서는 평균값을 측정하므로 일부 공간은 환기 부족, 일부 공간은 과도 환기를 초래할 수 있음.
https://www.trane.com/content/dam/Trane/Commercial/global/learning-center/ashrae-articles/CO2-Based%20Demand-Controlled%20Ventilation%20with%20ASHRAE%20Standard%2062.1.pdf
[외부 근거3] 연구 자료: 센서 위치는 CO₂ 제어 성능에 영향을 미침.
https://escholarship.org/content/qt8n23p8c4/qt8n23p8c4.pdf
[외부 근거4] ScienceDirect: 서로 다른 위치의 CO₂ 센서는 개인 노출 및 공간 점유 대표성 측면에서 차이를 가짐.
https://www.sciencedirect.com/science/article/pii/S0378778823007697
[외부 근거5] 동일 Trane 문서: 다공간 개별 배치는 더 정밀하지만 비용이 더 높음을 설명.
https://www.trane.com/content/dam/Trane/Commercial/global/learning-center/ashrae-articles/CO2-Based%20Demand-Controlled%20Ventilation%20with%20ASHRAE%20Standard%2062.1.pdf
[외부 근거6] 동일 Trane 문서: 리턴 측 단일 평균값은 각 공간의 실제 상태를 대표하지 못함.
https://www.trane.com/content/dam/Trane/Commercial/global/learning-center/ashrae-articles/CO2-Based%20Demand-Controlled%20Ventilation%20with%20ASHRAE%20Standard%2062.1.pdf
[외부 근거7] Vaisala: 벽면 센서를 올바르게 설치하면 HVAC 반응 정확도를 높이고 에너지 소비를 줄일 수 있음.
https://www.vaisala.com/en/expert-article/how-install-wall-mounted-sensors-optimal-energy-efficiency-and-indoor-air-quality
[외부 근거8] EPA: 실내 센서는 가능한 한 호흡 영역 근처에 설치하고, 문·창문, HVAC 송풍구, 가구 차폐, 국부 오염원을 피해야 함.
https://www.epa.gov/air-sensor-toolbox/guide-siting-and-installing-air-sensors
