空気品質モニタリング、換気制御、温室栽培、産業安全、車内環境管理などの用途において、 CO₂センサーはすでに極めて重要なコア部品となっています。 製品選定にあたっては、測定レンジ、精度、応答速度、寿命などに注目する方が多い一方で、 製品を正しく理解する前提として、まず明らかにすべき問いがあります。 CO₂センサーは実際にどのように動作しているのかという点です。

本質的に言えば、CO₂センサーの役割は、周囲環境における二酸化炭素濃度の変化を、 システムが読み取り処理できる電気信号へ変換することにあります。 現在市場で最も広く採用され、かつ成熟した技術ルートのひとつが、 NDIR（Non-Dispersive Infrared：非分散型赤外線）です。

なぜ CO₂ は赤外線で検知できるのか？

二酸化炭素分子には重要な物理特性があります。 それは、特定の波長の赤外線を吸収するという性質です。 CO₂ を含むガス環境中を赤外線が通過すると、その波長帯に対応する赤外線エネルギーの一部が CO₂ 分子によって吸収されます。空気中の CO₂ 濃度が高いほど吸収される赤外線は多くなり、 逆に濃度が低いほど吸収量は少なくなります。

これが CO₂ 赤外線検知の基本ロジックです。 簡単に言えば、「どれだけの光を発し、最終的にどれだけの光を受け取ったか」を比較することで、 現在の空気中の CO₂ 濃度を判断しているのです。

CO₂による赤外線吸収原理のイメージ

NDIR CO₂センサーはどのように動作するのか？

一般的な NDIR CO₂センサーは、通常いくつかの主要要素で構成されます。 赤外線光源、ガスチャンバーまたは光路構造、光学フィルター、赤外線検出器、 そして信号処理・アルゴリズムユニットです。

その動作プロセスは、いくつかの段階で理解できます。 まず赤外線光源が特定波長帯の赤外線を放射します。 次にその光が対象ガス領域を通過します。 ガス中に CO₂ が存在する場合、赤外線エネルギーの一部が吸収されます。 その後、検出器が残った赤外線信号を受光し、 最後に制御回路がアルゴリズムによって信号を処理し、 通常 ppm 単位で CO₂ 濃度に換算して出力します。

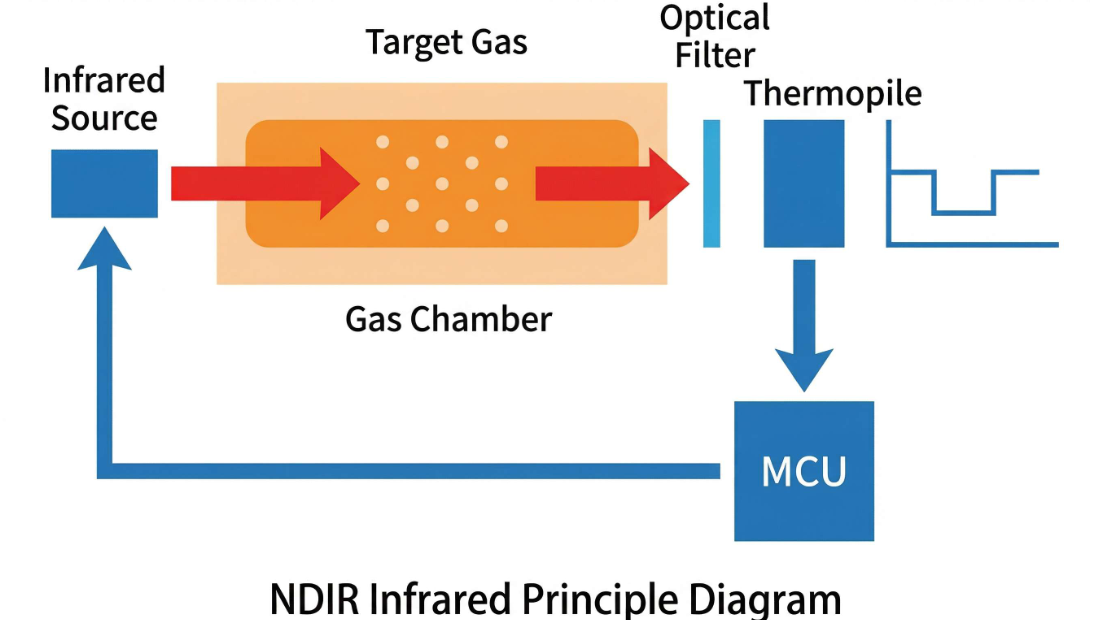

NDIR CO₂センサー構造のイメージ

つまり、外部から見ればユーザーが確認するのは濃度の数値ですが、 内部原理としては「赤外線吸収強度の測定と換算」が行われているということです。

なぜ NDIR が主流方式なのか？

CO₂ 検知分野において NDIR が主流となっている理由は、 長期にわたる安定測定に比較的適している点にあります。 検知は CO₂ が特定の赤外線波長を吸収する特性に基づいているため、 光学構造とアルゴリズムが適切に設計されていれば、 結果は一般により高い信頼性を持ちます。

NDIR CO₂センサー関連イメージ

さらに NDIR は、中長期の継続使用にも適しています。 特に、ビル用途、換気システム、温室、機器統合など、 連続運転が求められるシーンでは、その安定性の優位性がより明確になります。 多くの NDIR モジュールは、温湿度補償、圧力補正、ABC 自動ベースライン校正などを通じて、 長期運転時の一貫性をさらに向上させています。

なぜ CO₂センサーの値は変化するのか？

室内に長時間人がいると CO₂ 値が上昇し、窓を開けたり換気を開始したりすると値が下がる、 という経験を持つユーザーは少なくありません。 これはまさに、CO₂センサーが実際の環境変化を反映しているからです。

人の呼吸は継続的に CO₂ を放出します。 空間が閉鎖され換気が不足すると、CO₂ は徐々に蓄積していきます。 センサーは CO₂ による赤外線吸収量の増加を検知し、結果として算出される ppm 値も上昇します。 一方で、空気循環が改善され室内 CO₂ 濃度が低下すると、吸収量は減少し、読み値も低下します。

したがって、CO₂センサーは単に数値を表示する部品ではありません。 実際には、空間の換気状態と空気更新効率を反映する役割を担っています。 これが、HVAC、換気制御、室内空気品質モニタリングに広く採用されている理由でもあります。

原理を理解した上で、選定時に何を見るべきか？

注意すべきなのは、原理が同じであっても製品性能が同じとは限らないという点です。 同じ NDIR CO₂センサーであっても、製品ごとに多くの差が生じます。 例えば、光路構造設計が合理的か、校正アルゴリズムが成熟しているか、 温湿度補償が十分か、長期ドリフト抑制能力はどうか、 そしてインターフェースや統合方法が実プロジェクトの要件に適しているか、といった点です。

86ボックスコントローラー
本製品は MAXMAC 独自開発の 86 統合コントローラーで、当社の MS03-010 CO₂センサーモジュールを搭載しています。

つまり、NDIR はあくまで技術的な基盤にすぎず、 実際の製品体験を決定づけるのは、構造設計、アルゴリズム能力、 そしてエンジニアリング完成度の総合力なのです。

結論

CO₂センサーの中核的な動作原理は、決して複雑ではありません。 CO₂ が特定の赤外線をどの程度吸収するかを検知し、 それを現在環境中の二酸化炭素濃度へ換算するという仕組みです。 実際のアプリケーションでは、NDIR はその信頼性、安定性、成熟度により、 CO₂ 検知における最も主流な技術ルートのひとつとなっています。

ユーザーにとって、この原理を理解することは CO₂センサーの価値を正しく捉える助けになります。 一方で、エンジニアや開発者にとっては、原理理解はあくまで第一歩にすぎません。 実際の選定では、精度、寿命、補償メカニズム、統合方法、アプリケーション環境を 総合的に考慮する必要があります。
